Зона применения:

Презентационные входные группы, демонстрационные залы, клиентский сервис — панорамные складные ворота без нижней направляющей для автосалонов.
Входы с максимальной видимостью, пространства для мероприятий, зоны с панорамным остеклением — прозрачные складные ворота без нижней направляющей.

Заказать с монтажом

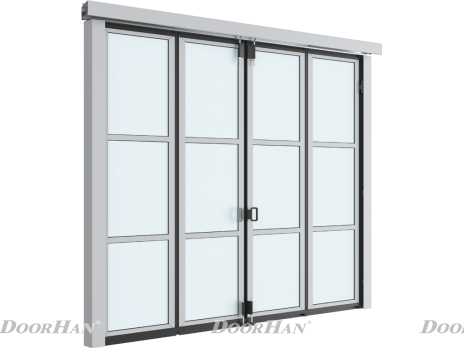

Промышленные складные панорамные ворота без нижней направляющей серии ifg-p, volgograd.doorhan.ru

Внешний вид

Дизайн

Цвета

Структура «под дерево»

RAL 9003 (белый, стандартный)

RAL 8014 (коричневый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 1014 (бежевый)

RAL 7004 (серый)

Нестандартный цвет по карте RAL

Комплектация

Базовая

Дополнительная

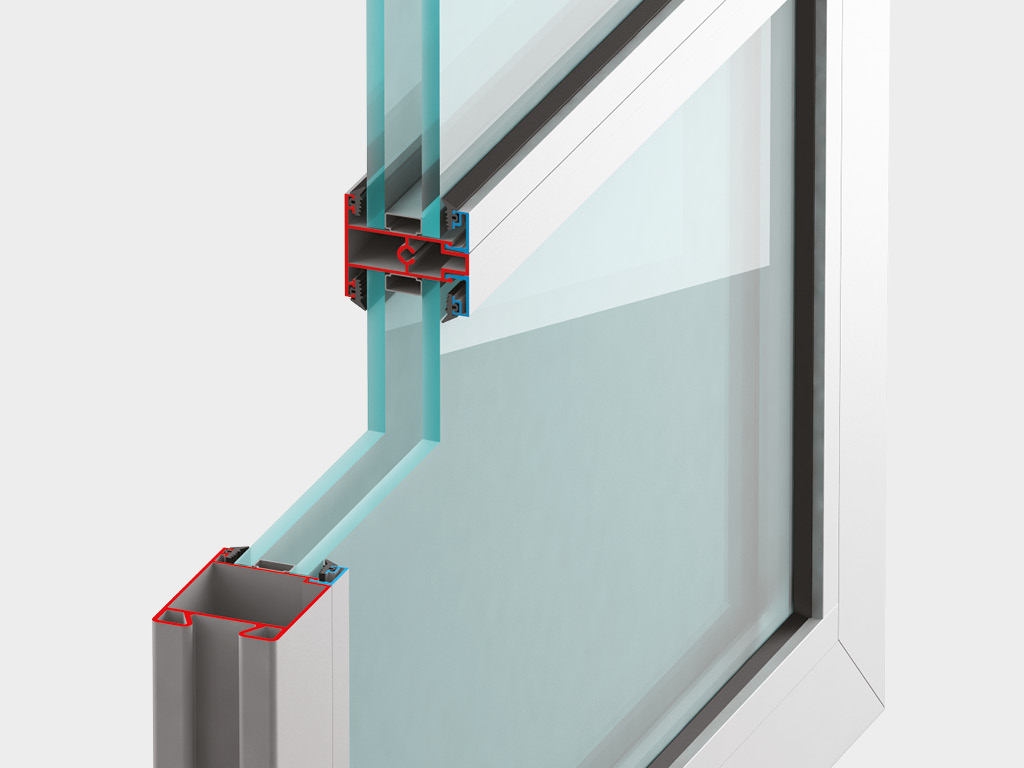

Несущий профиль придает жесткость и прочность конструкции ворот.

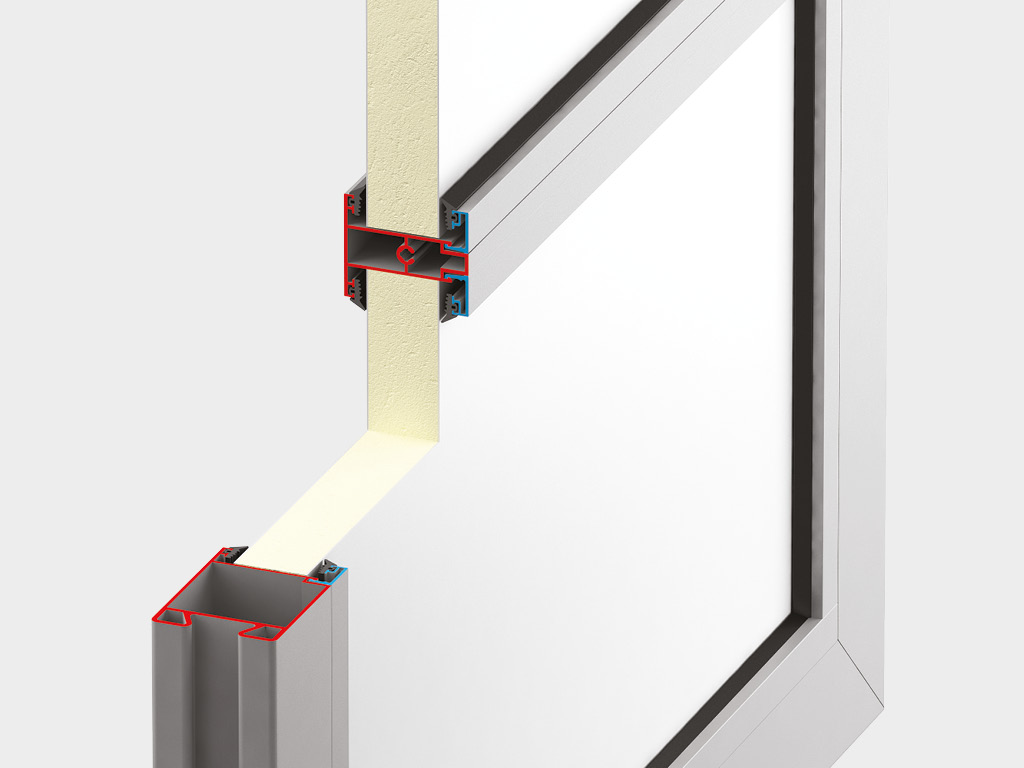

Штапиковая система позволяет ремонтировать полотно прямо на объекте, не демонтируя ворота.

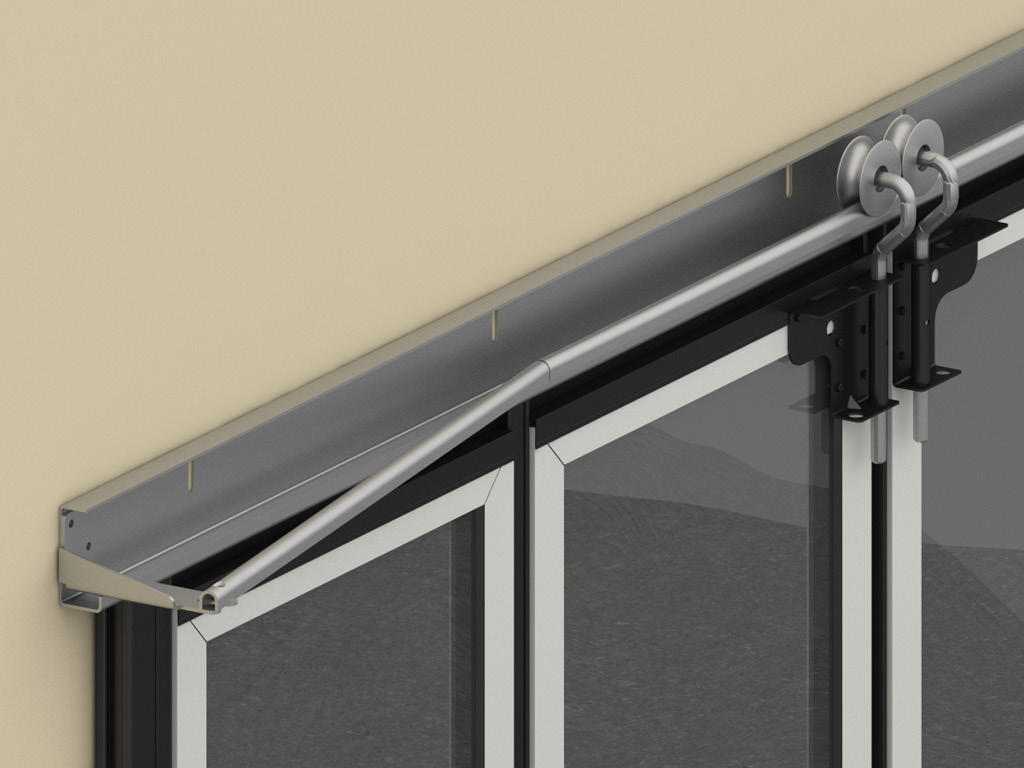

Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей.

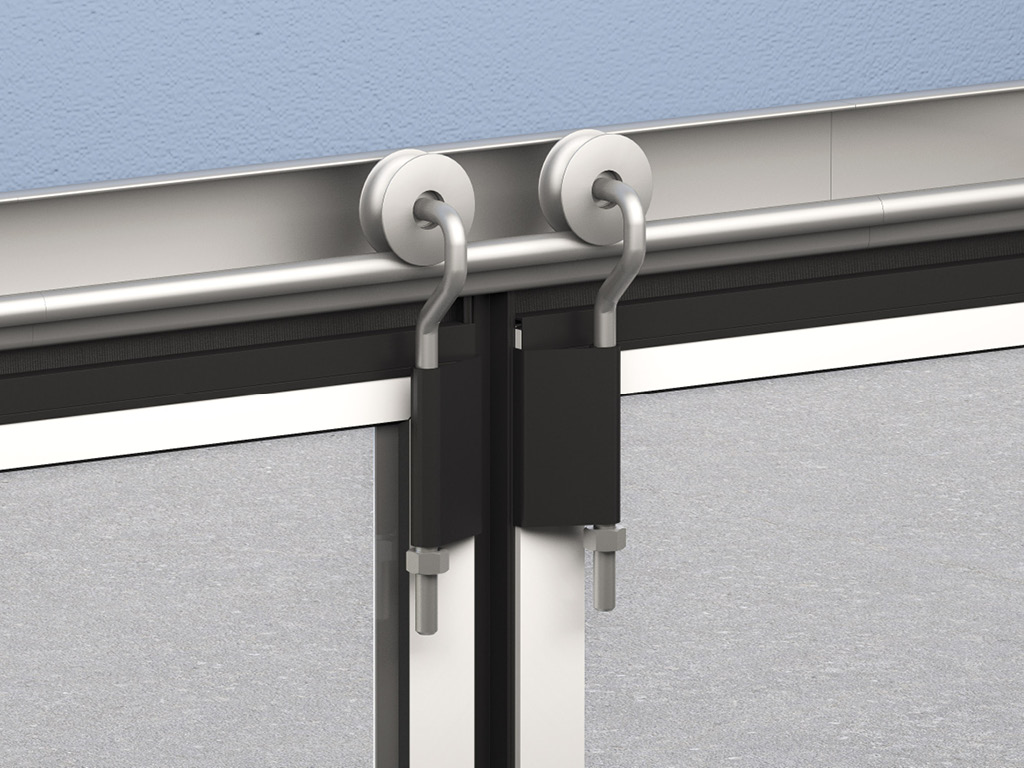

Роликовая опора обладает возможностью регулировки положения полотна.

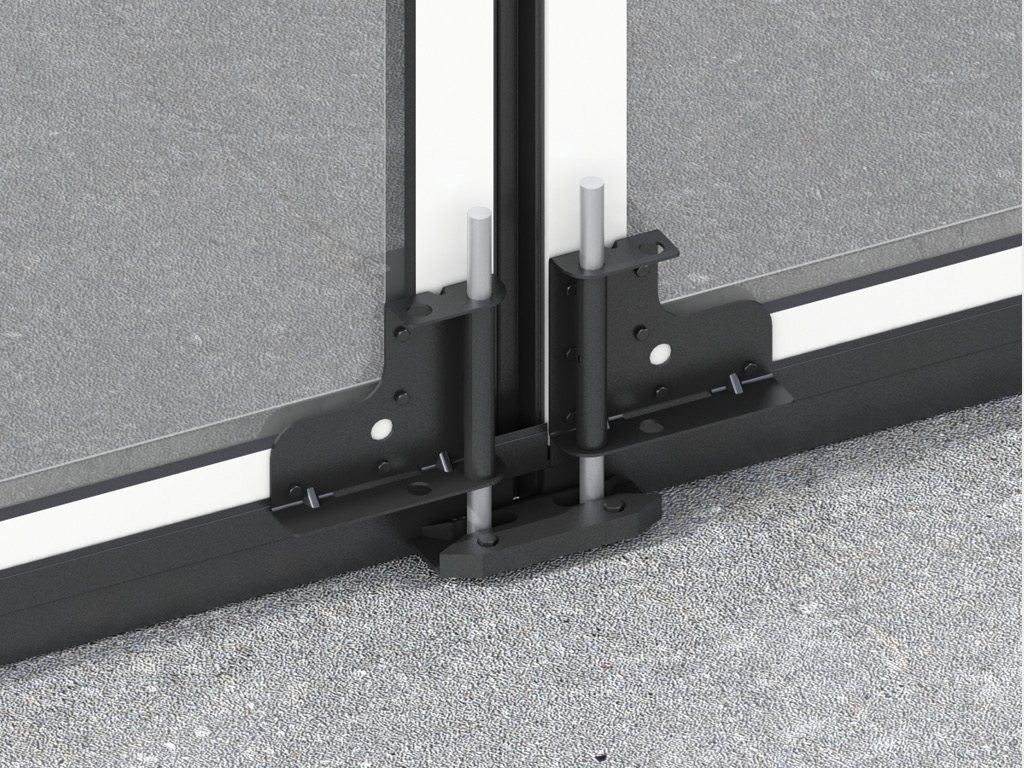

Центральный ловитель.

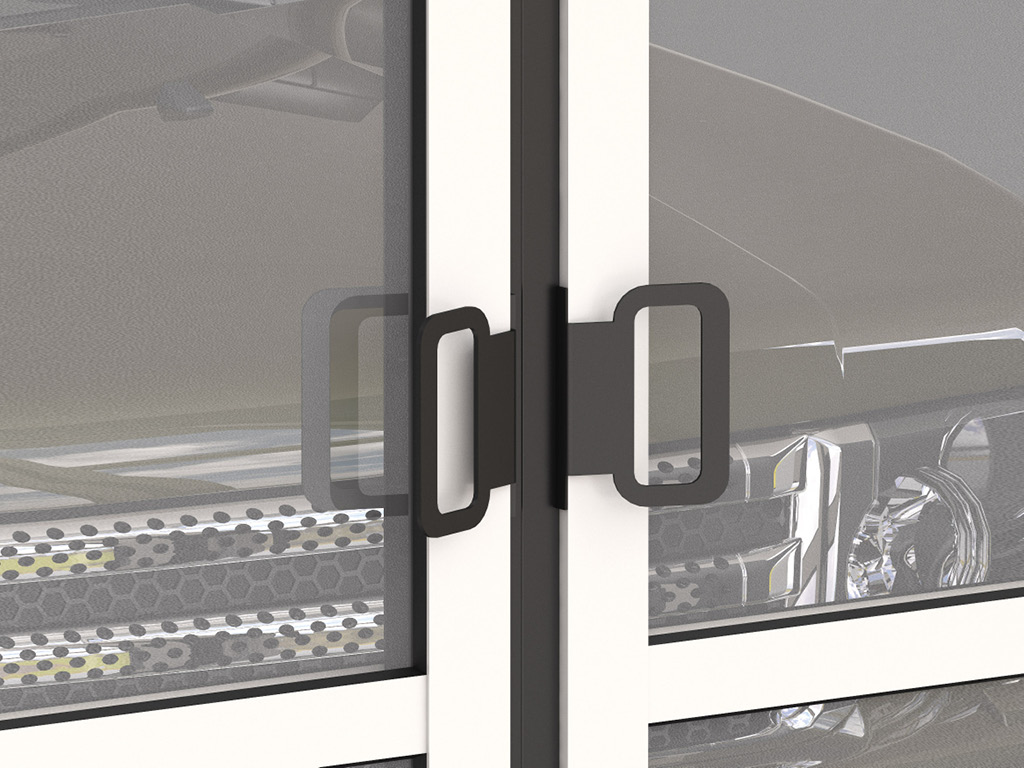

Ручка стальная для удобного открывания и закрывания ворот вручную.

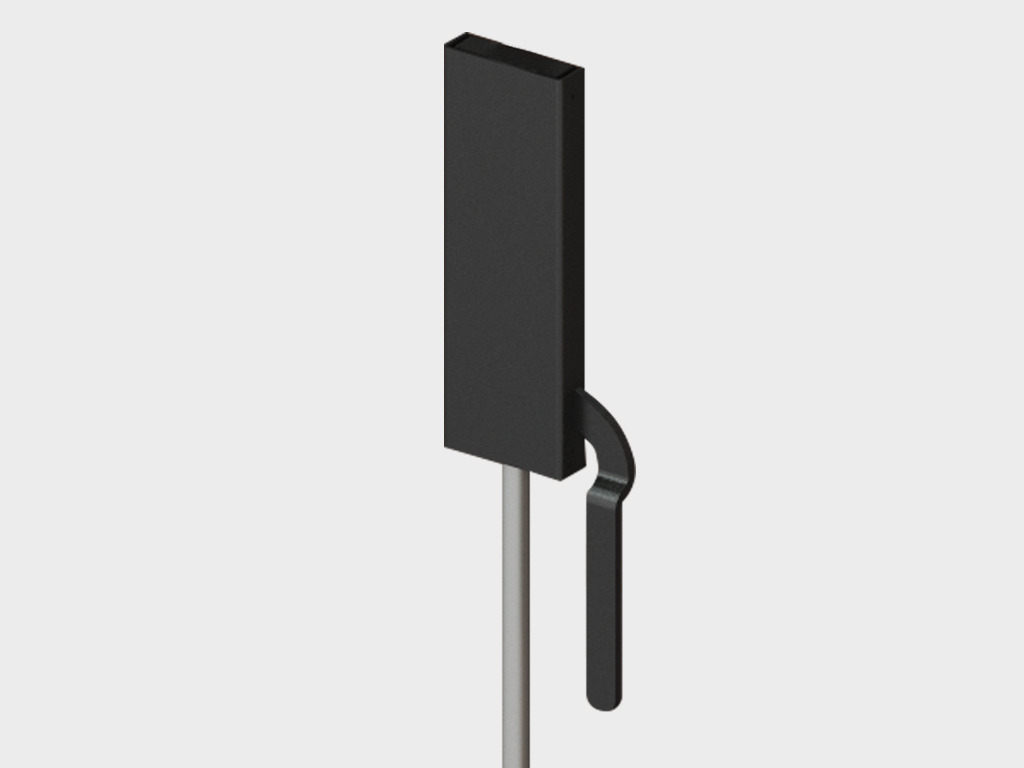

Задвижка ригельная для надежной фиксации ворот в закрытом положении.

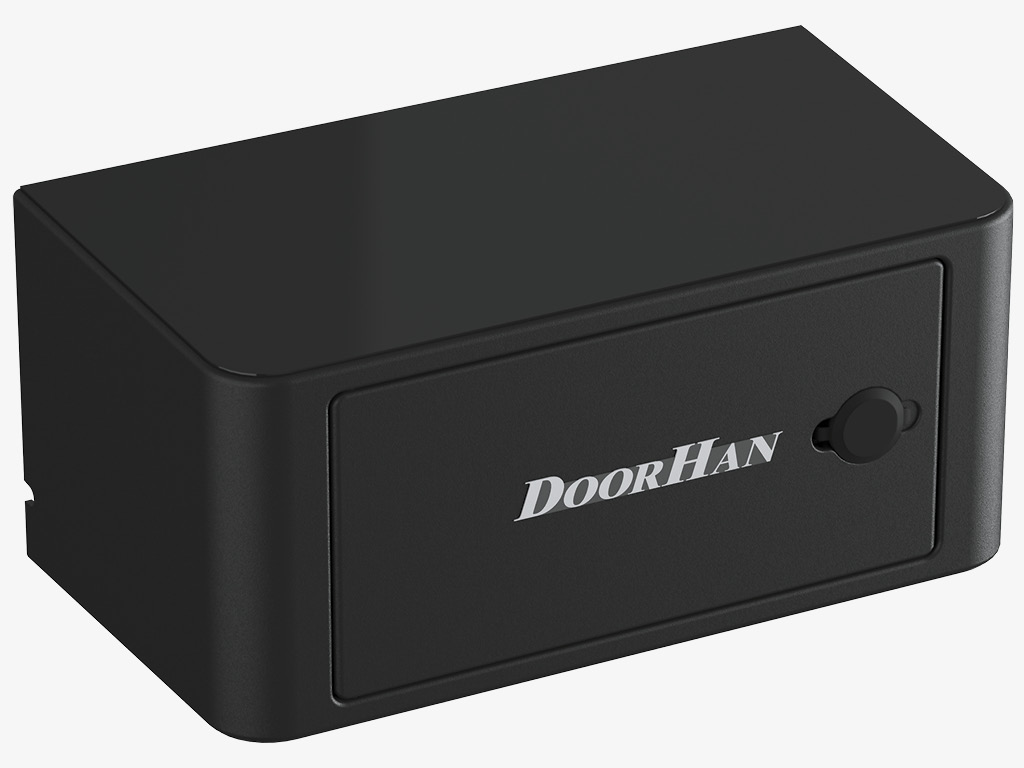

Привод серии arm-320pro (рычажный-320про). Устанавливается на схему открытия 2+2, комплект серии arm7-kit (рычажный7-комплект).

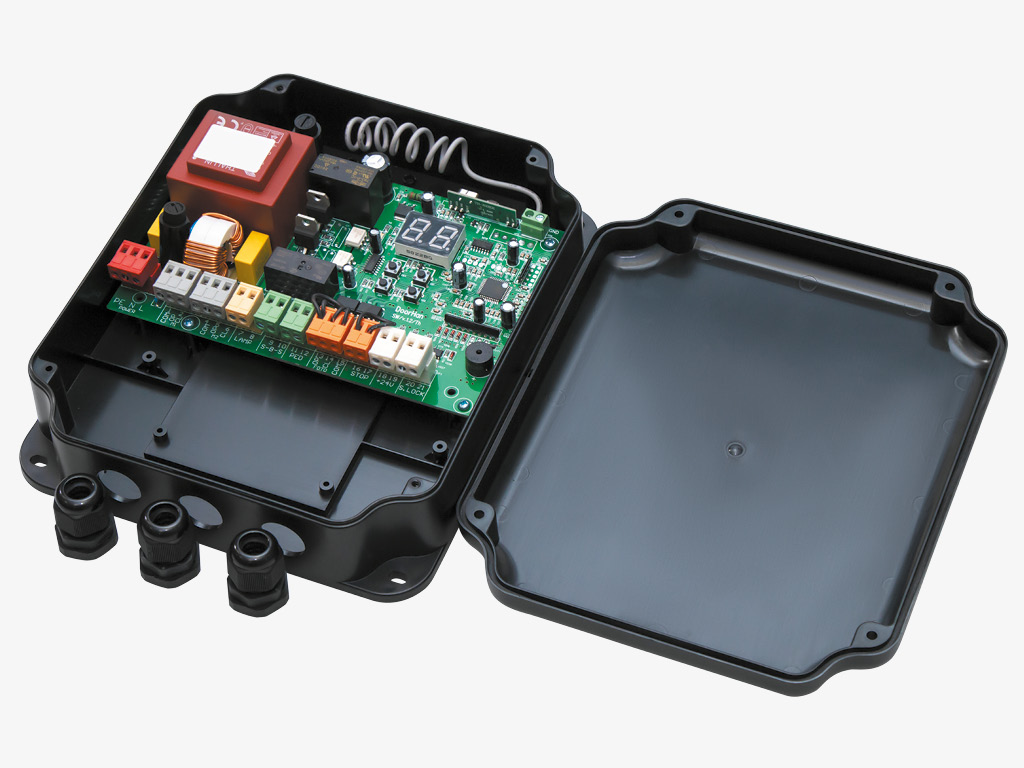

Блок управления предназначен для управления приводом.

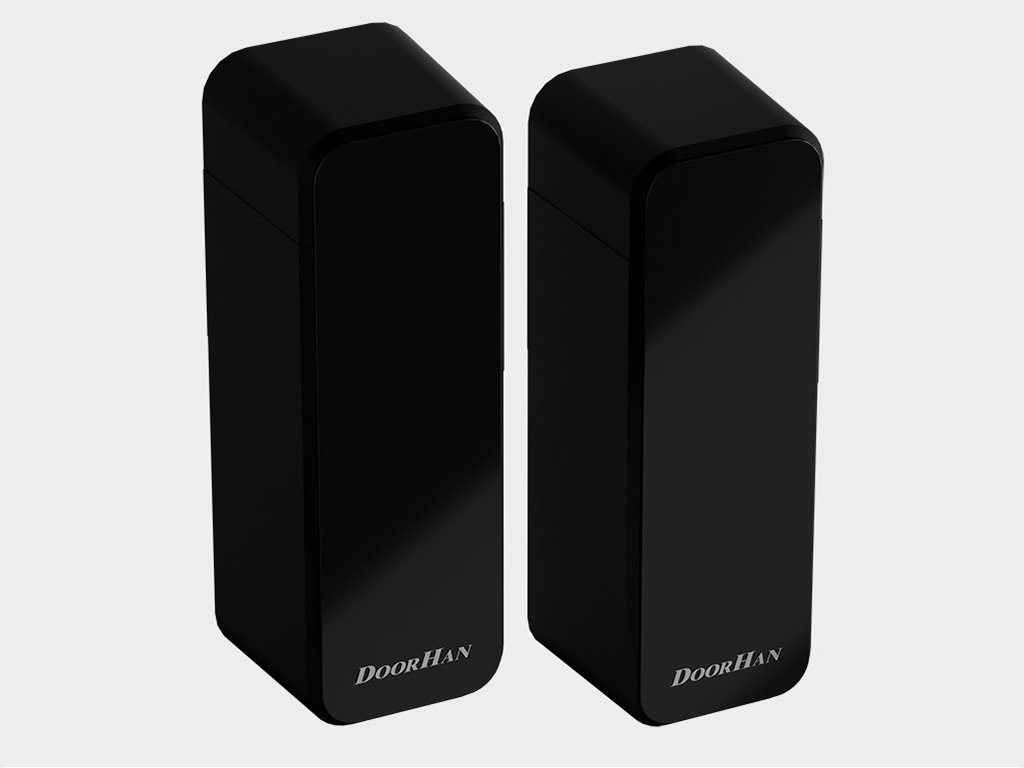

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов, состоящие из инфракрасного передатчика и приемника.

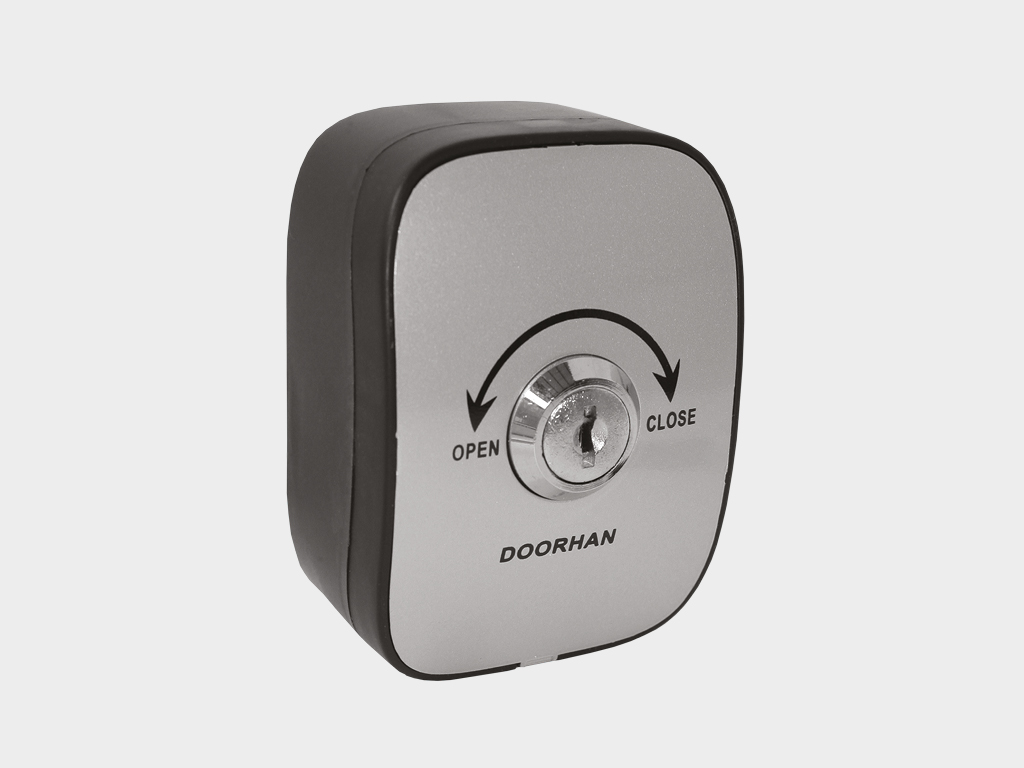

Ключ-кнопка для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

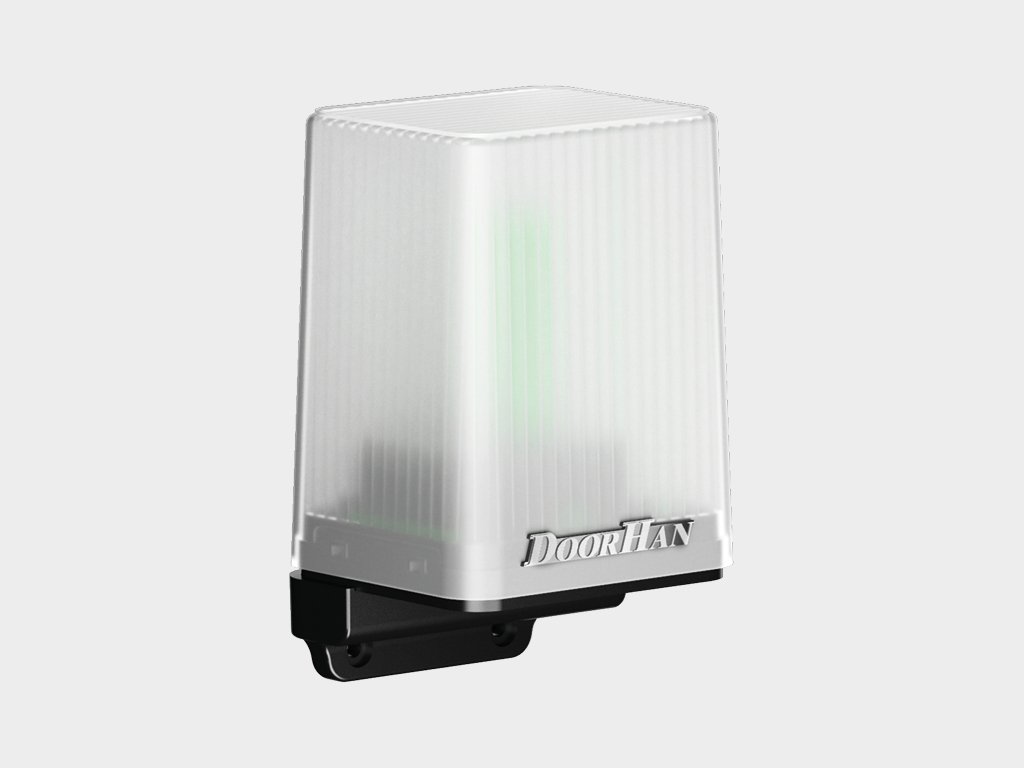

Сигнальная светодиодная лампа с антенной для оповещения о движении ворот.

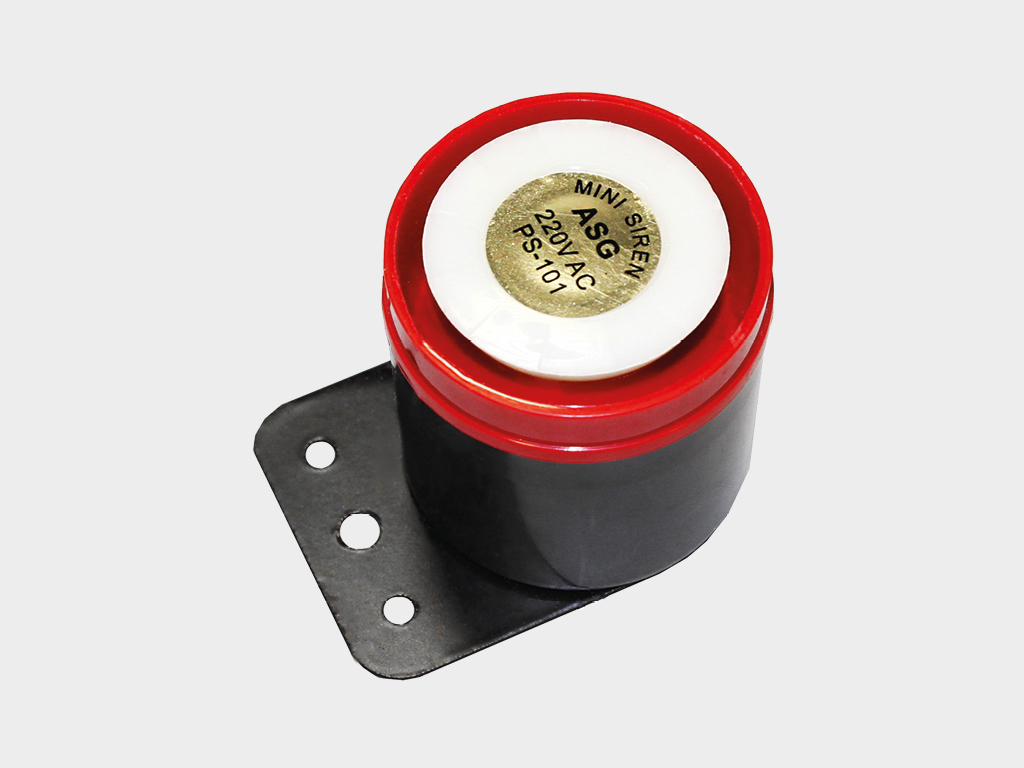

Сирена для звукового оповещения о движении ворот.

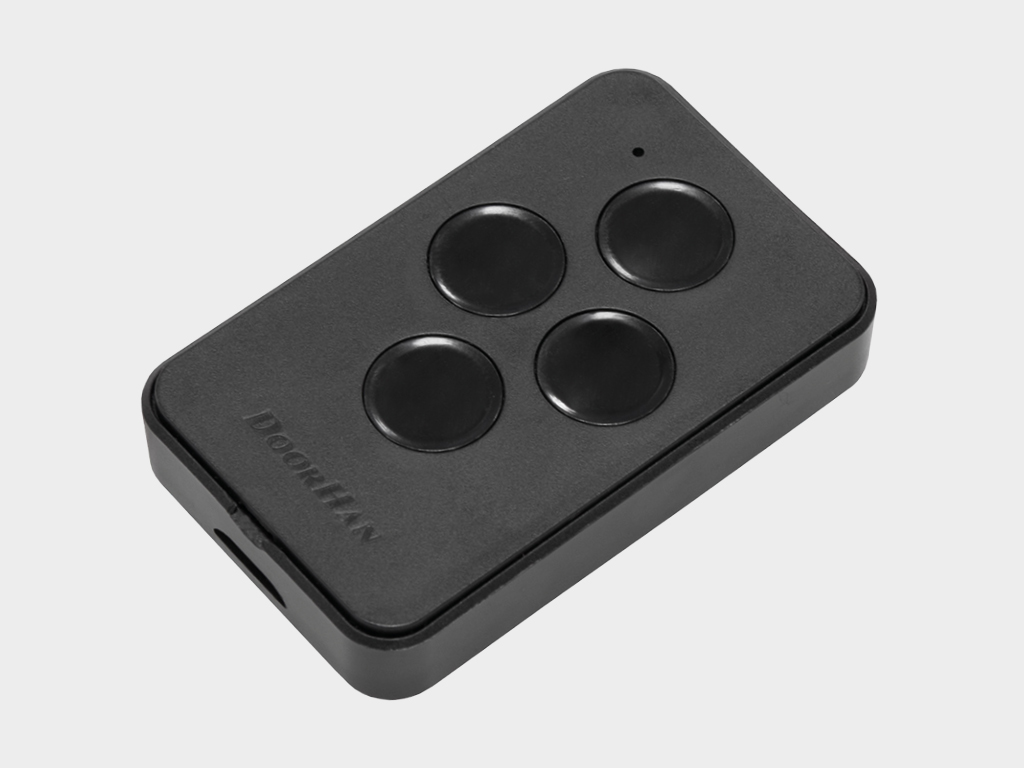

Пульт для дистанционного управления четырьмя автоматическими устройствами.

Техническое описание

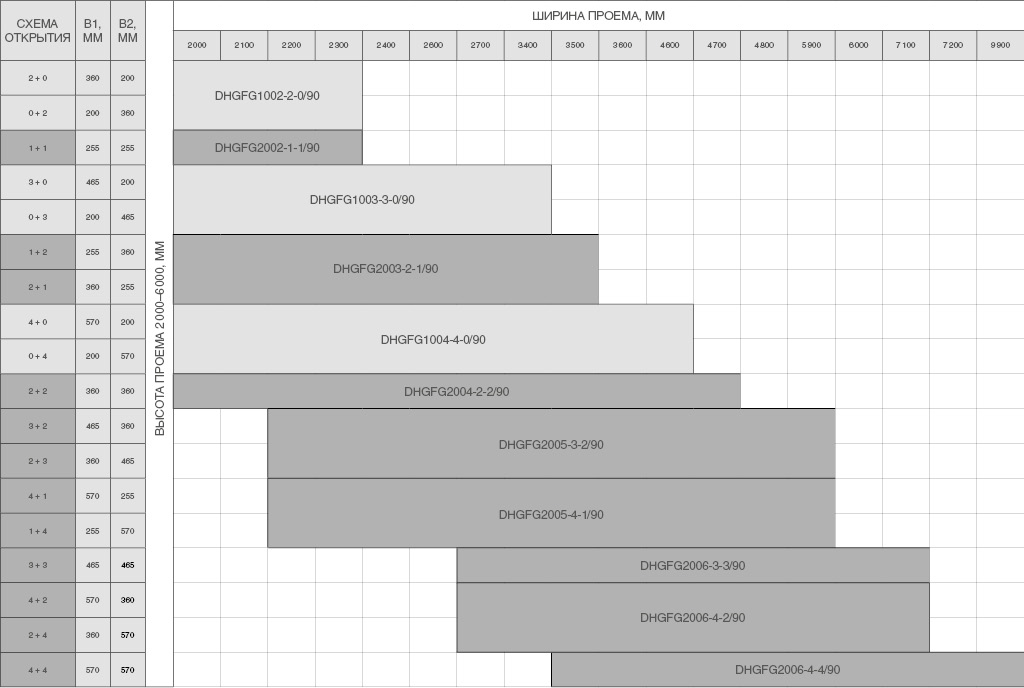

Размеры изделия

Размеры проема

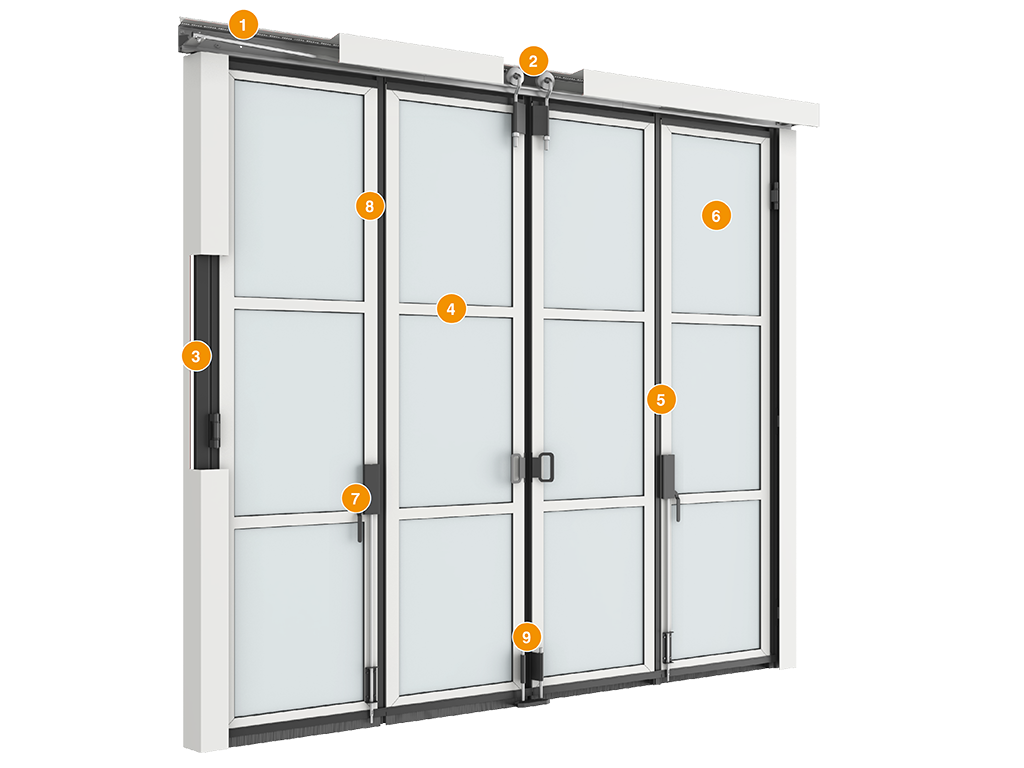

Конструкция

Конструктивные решения

Технические характеристики

Условия эксплуатации

Упаковка

Наименование

Значение

Ширина проема, мм

2 000–9 000

Высота проема, мм

2 000–6 000

Притолока, мм

От 150

Пристенки, мм

200, 255, 360, 465, 570 (в зависимости от схемы открывания)

Толщина панели, мм

Балка отклоняющая
Опора роликовая стальная
Стойка крепления полотна
Профиль алюминиевый промежуточный
Шиповой уплотнитель
Ударопрочный поликарбонат или сэндвич-панель
Задвижка ригельная вертикальная
Профиль алюминиевый основной
Ловитель

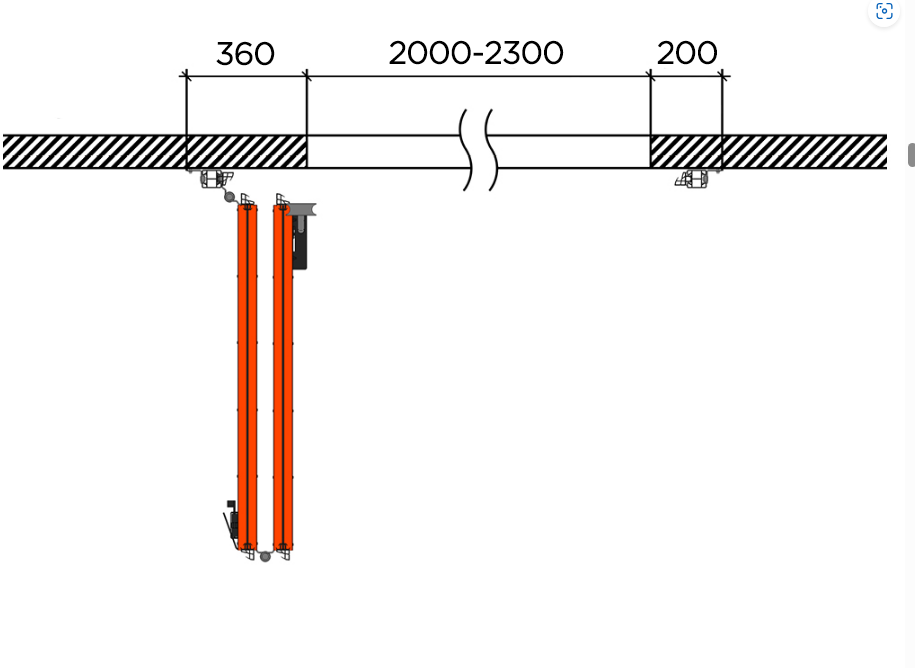

Схема открывания 2 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–2 300
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	200

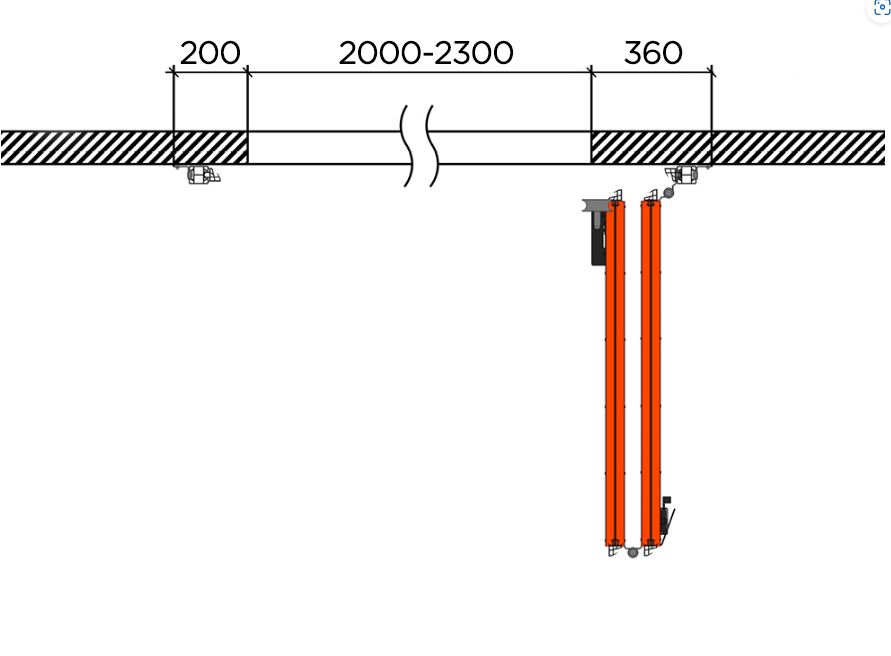

Схема открывания 0 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–2 300
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	200
b2, мм Правый пристенок	360

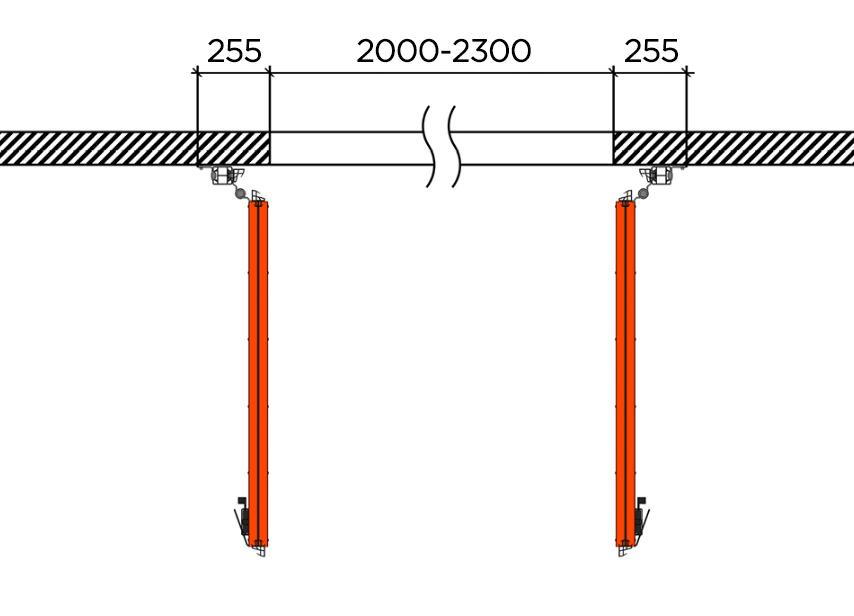

Схема открывания 1 + 1.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–2 300
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	255
b2, мм Правый пристенок	255

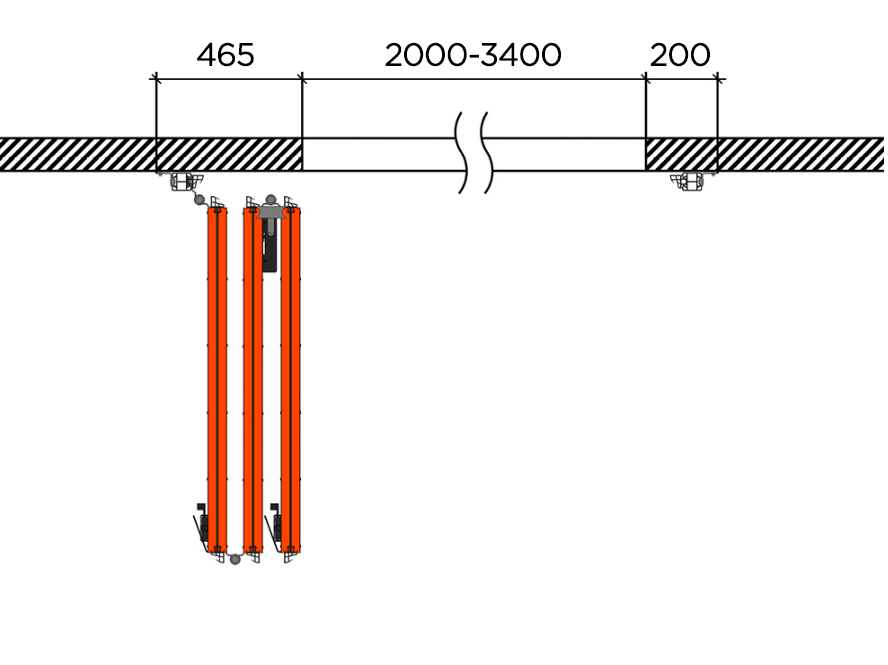

Схема открывания 3 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 400
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	465
b2, мм Правый пристенок	200

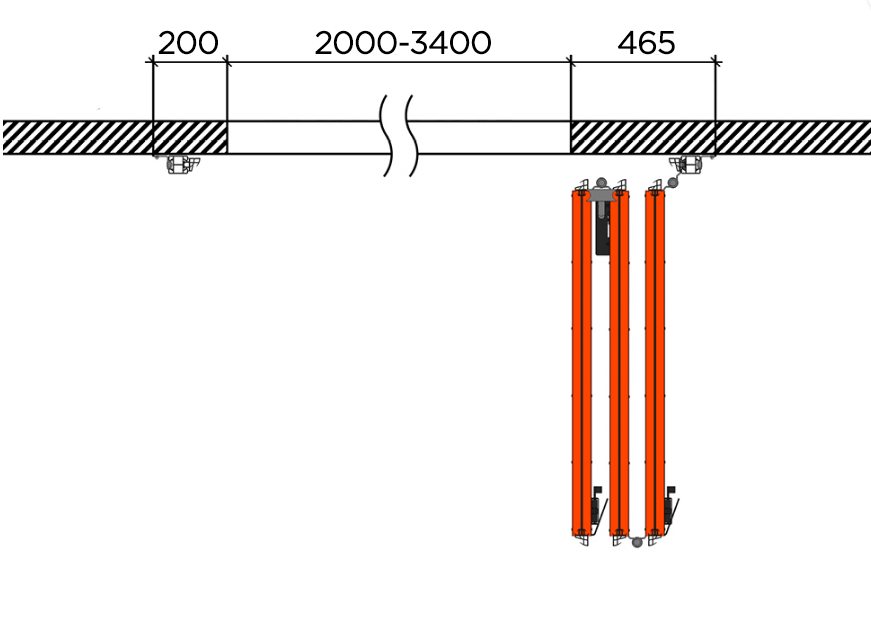

Схема открывания 0 + 3.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 400
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	200
b2, мм Правый пристенок	465

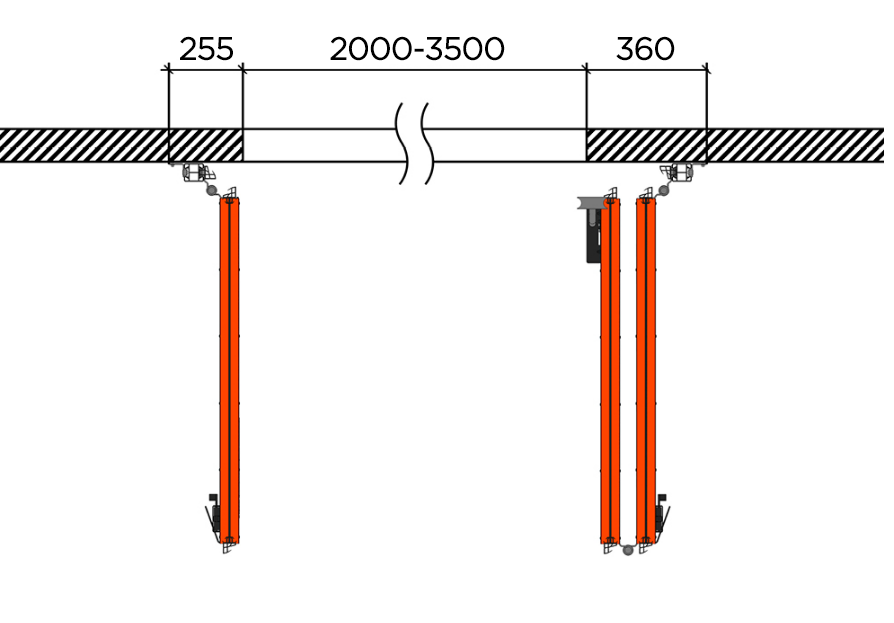

Схема открывания 1 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 500
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	255
b2, мм Правый пристенок	360

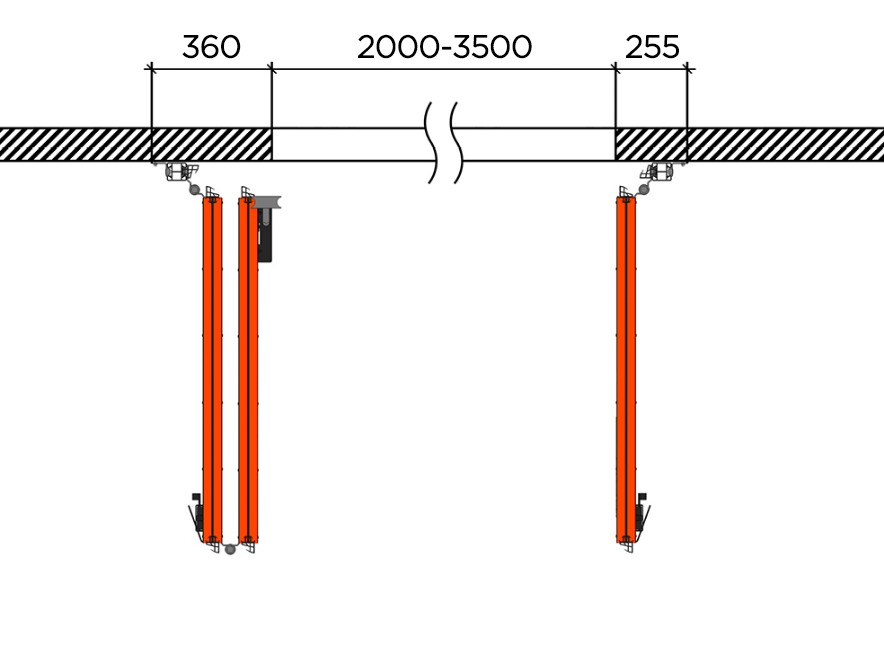

Схема открывания 2 + 1.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 500
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	255

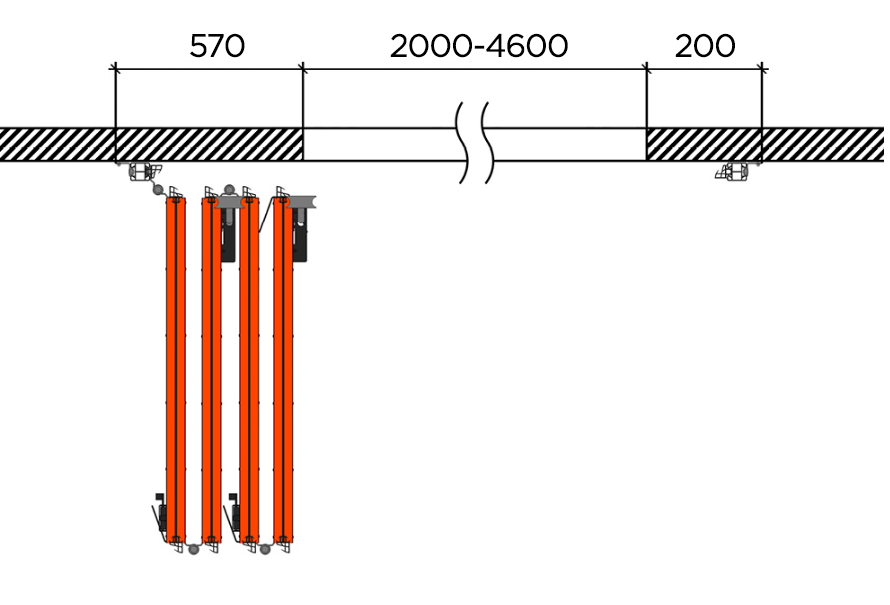

Схема открывания 4 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–4 600
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	200

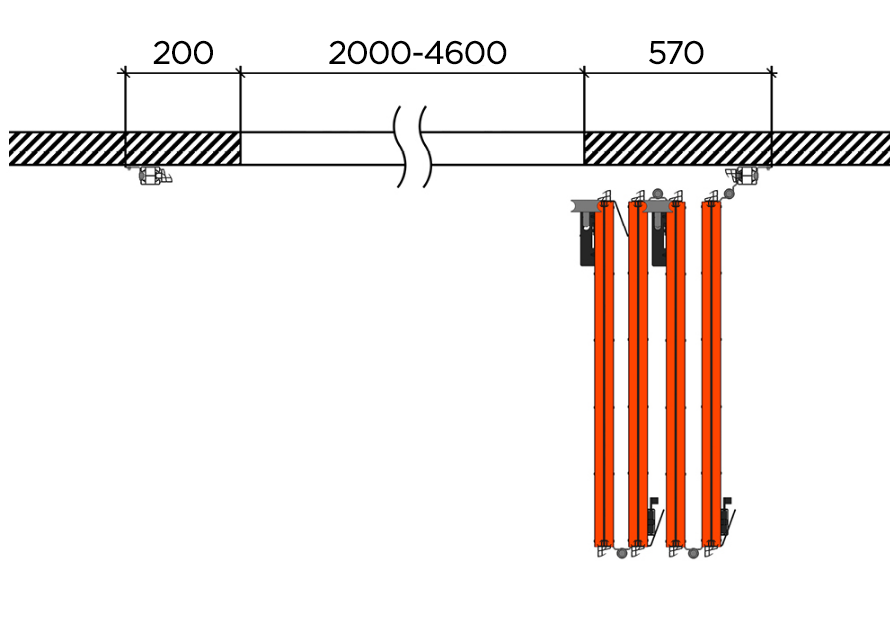

Схема открывания 0 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–4 600
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	200
b2, мм Правый пристенок	570

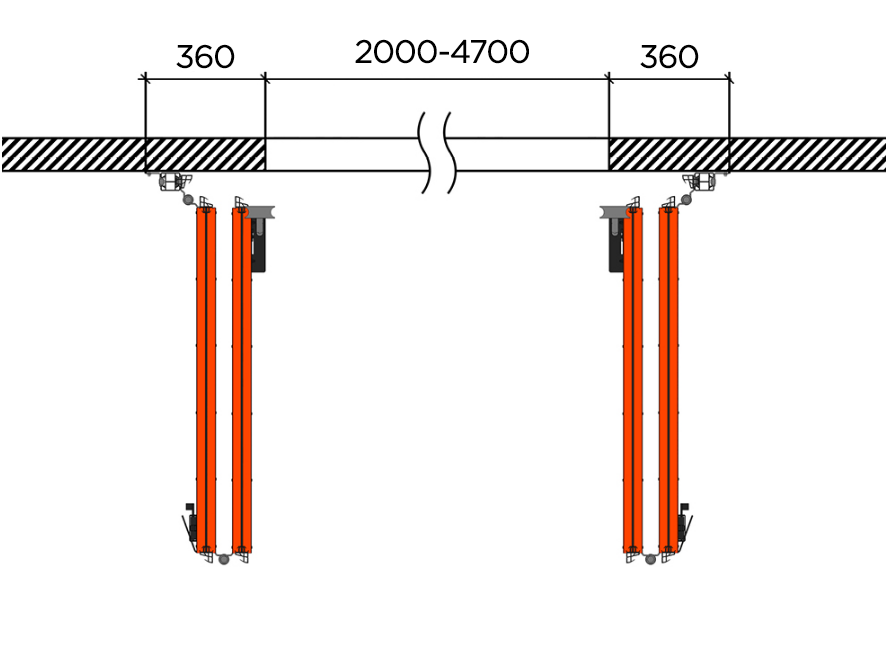

Схема открывания 2 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–4 700
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	360

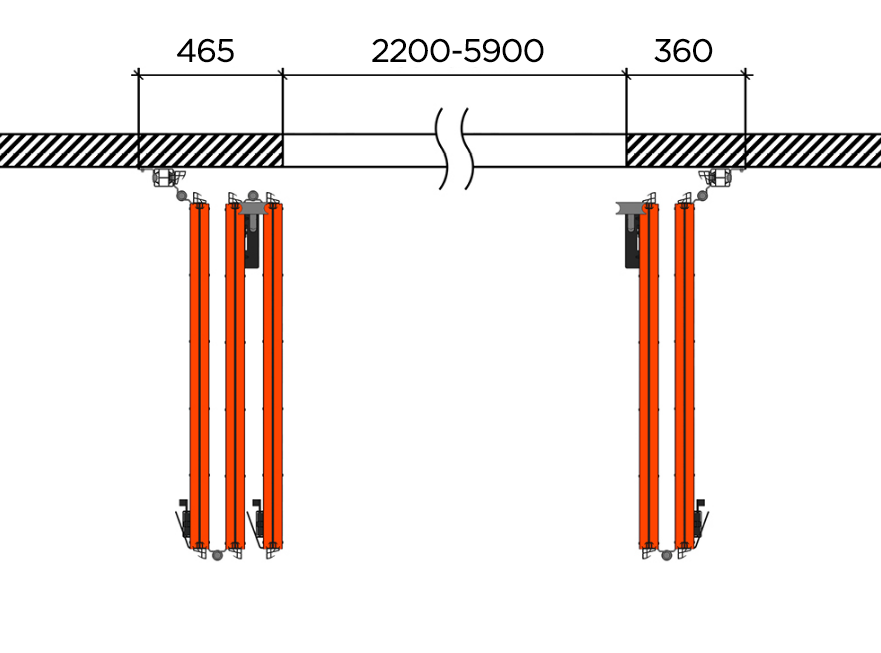

Схема открывания 3 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	465
b2, мм Правый пристенок	360

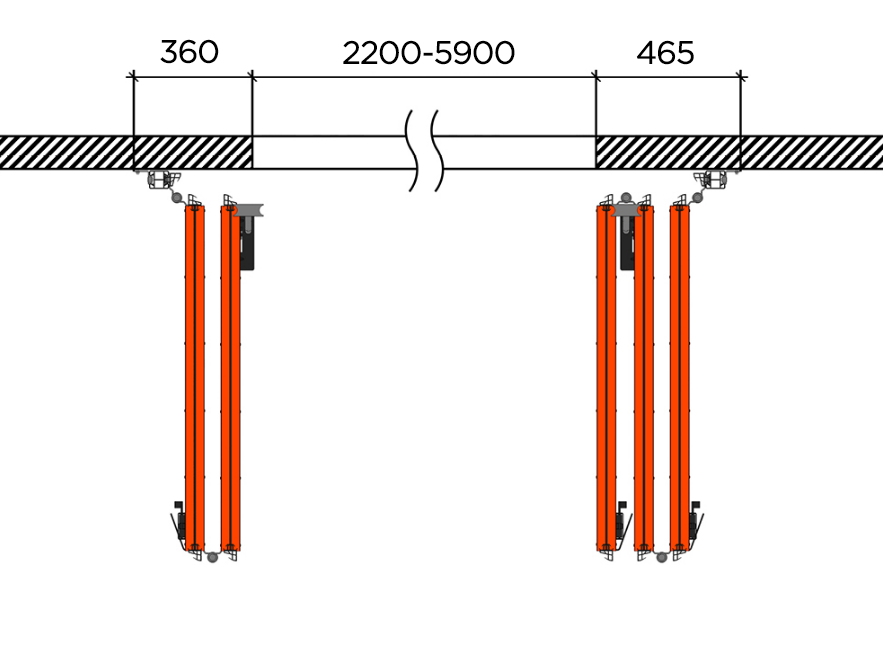

Схема открывания 2 + 3.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	465

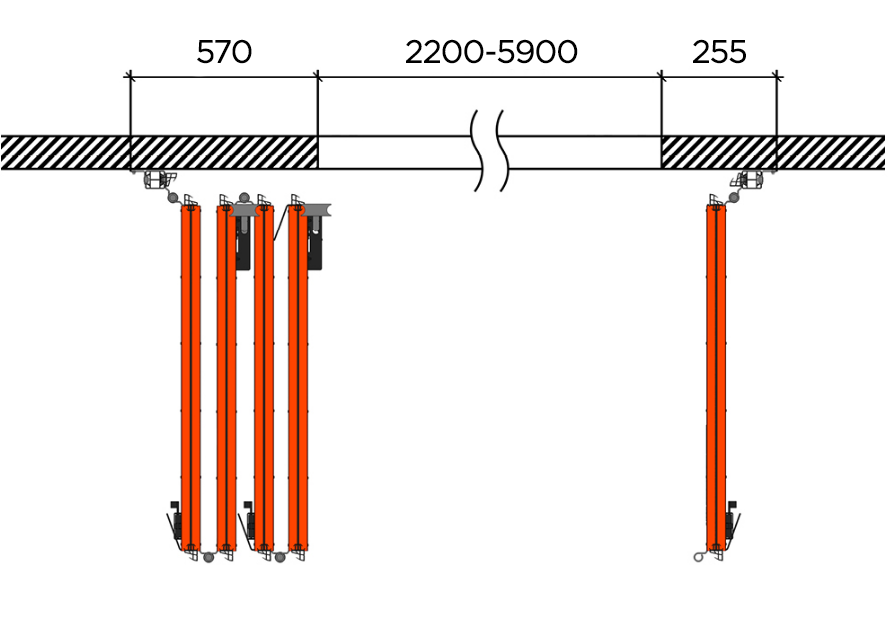

Схема открывания 4 + 1.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	255

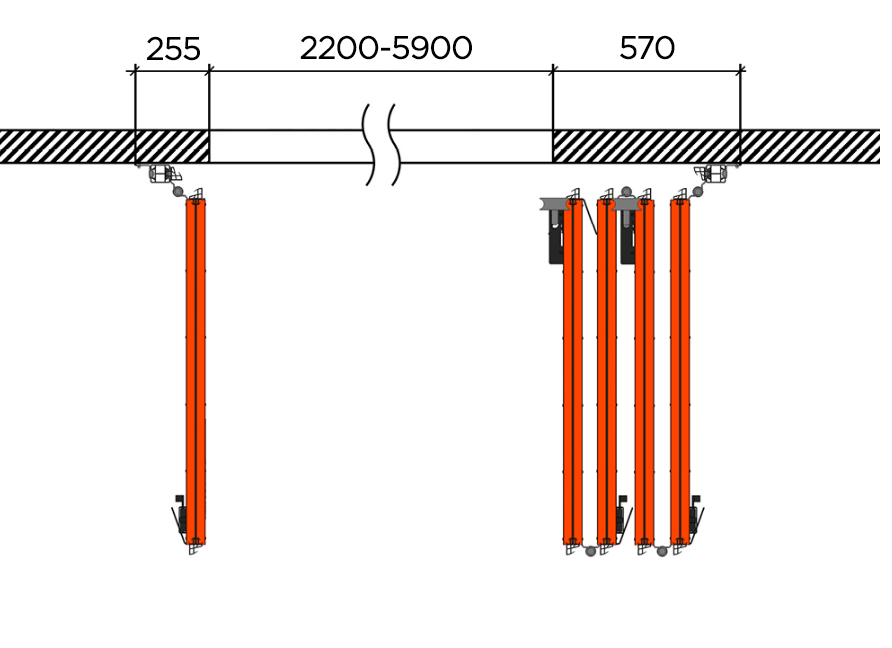

Схема открывания 1 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	255
b2, мм Правый пристенок	570

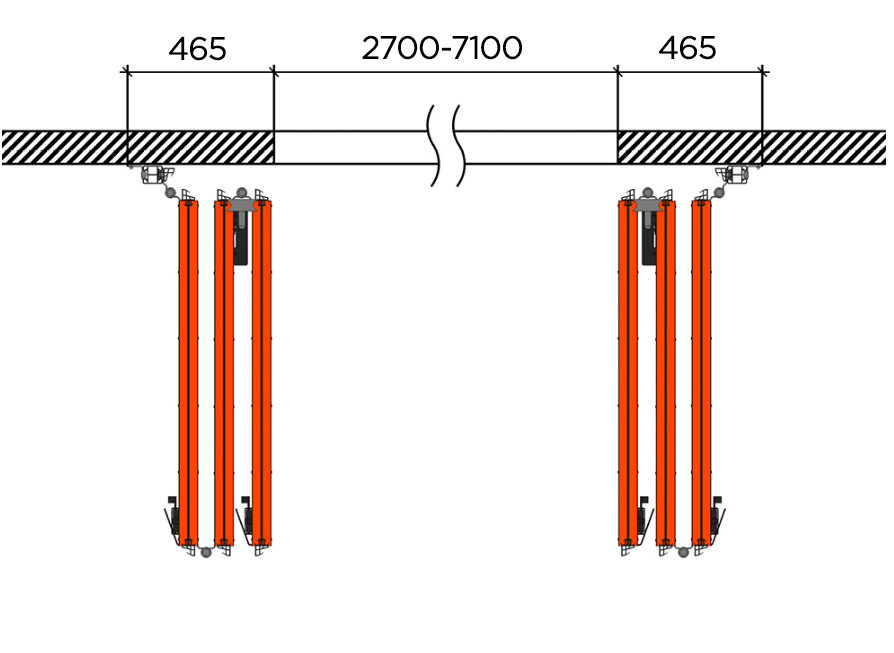

Схема открывания 3 + 3

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 700–7 100
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	465
b2, мм Правый пристенок	465

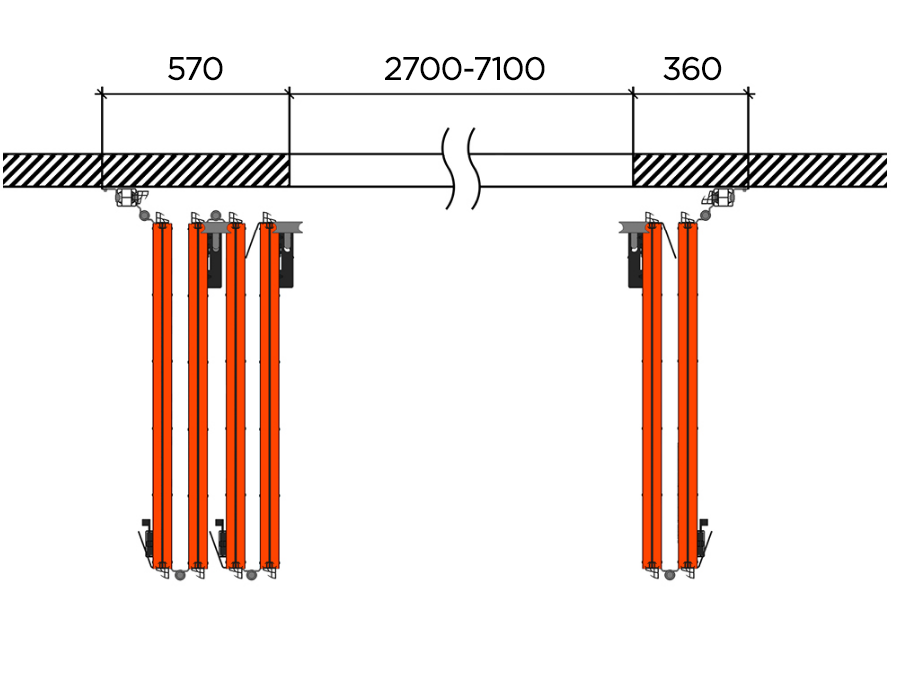

Схема открывания 4 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 700–7 100
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	360

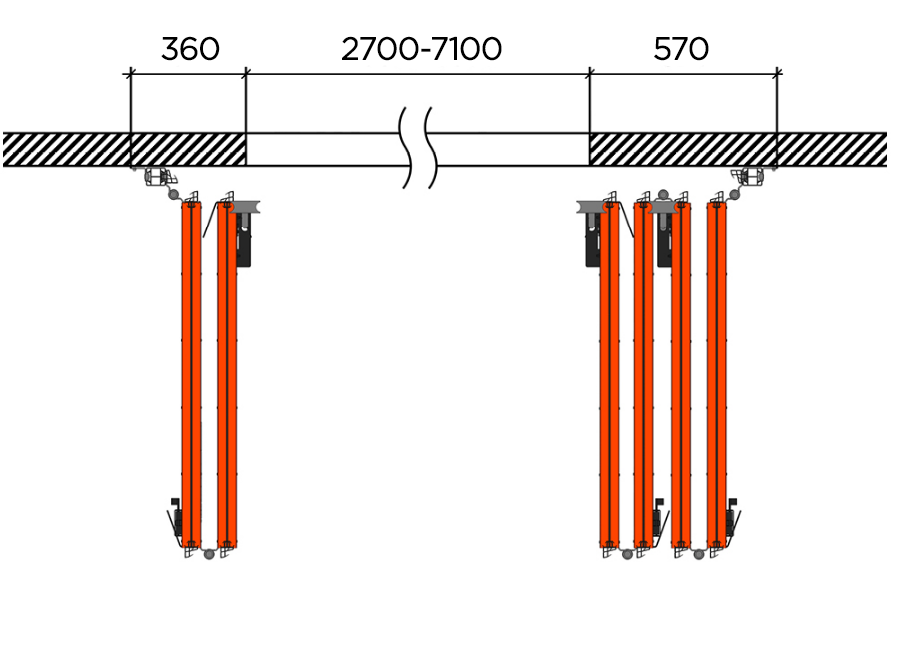

Схема открывания 2 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 700–7 100
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	570

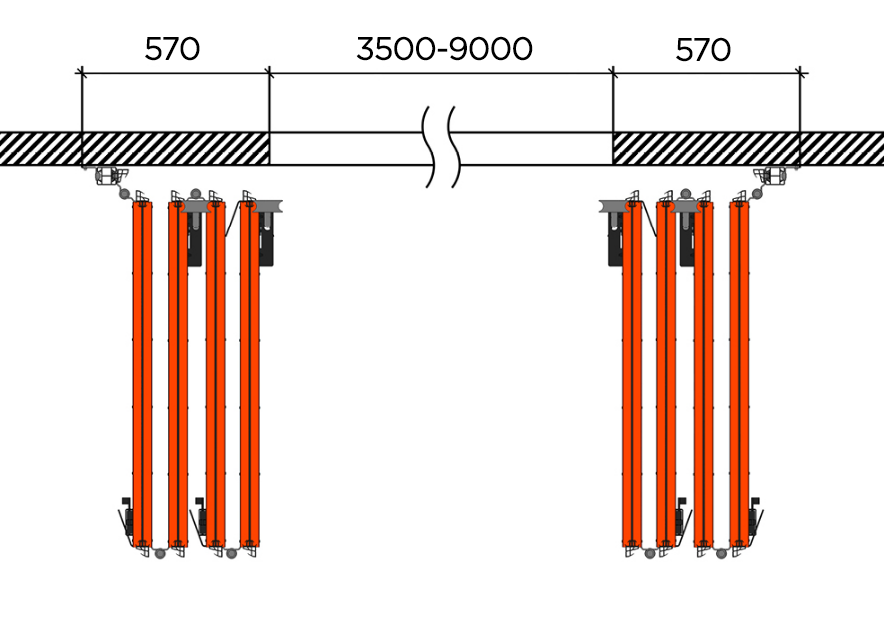

Схема открывания 4 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 500–9 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	570

Наименование	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (класс Г)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Минимальное количество циклов открывания/закрывания, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м²	25
Группа горючести по ГОСТ 30244-94	Г2 (умеренно горючие)
Группа воспламеняемости по ГОСТ 30402-96	В2 (умеренно воспламеняемые)

1. Для обеспечения надежной и бесперебойной работы панорамных складных ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.

2. Ручное открывание и закрывание ворот должно производиться только с помощью ручки.

3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

4. Не допускайте загрязнения направляющей и роликов.

5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Упаковка в дерево	Характеристики упаковки
Состав	Пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм	Зависит от длины панелей
Ширина, мм	Ширина панелей + 150 мм
Высота, мм	Зависит от количества панелей

Установка

Способы монтажа

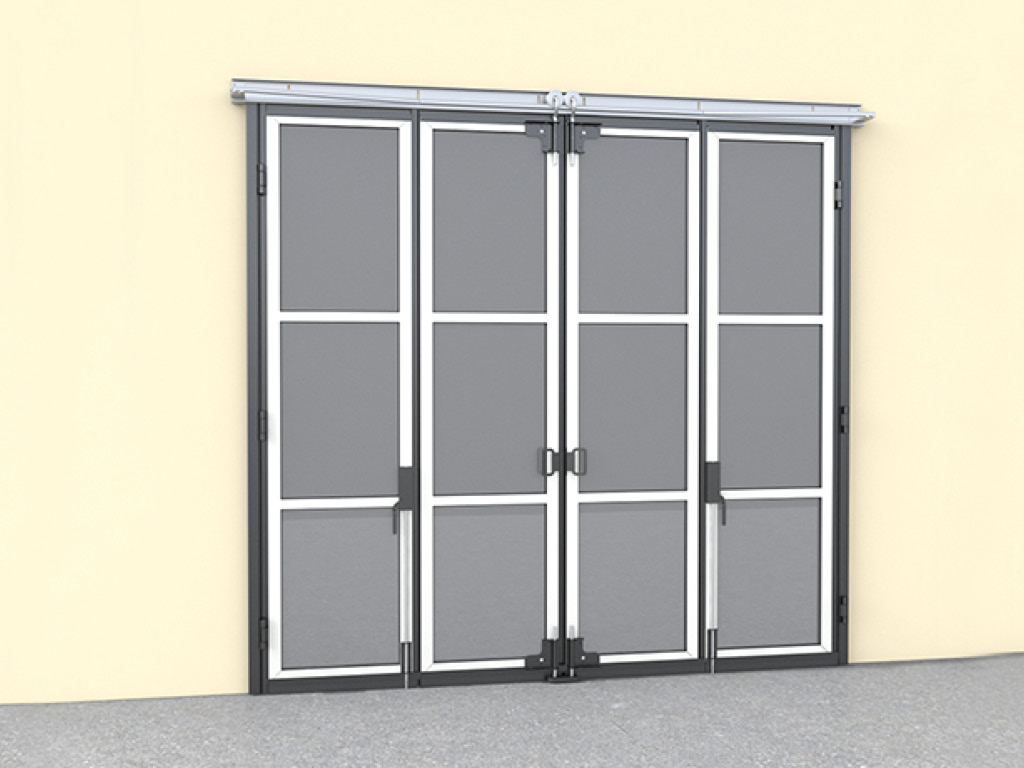

Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.

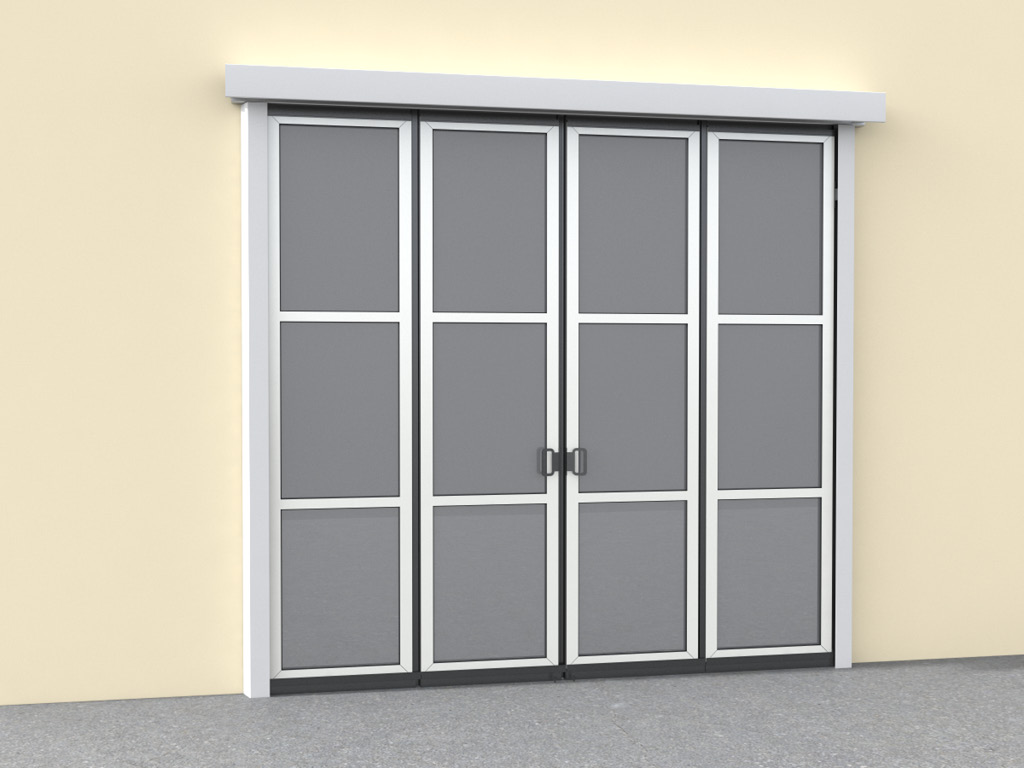

Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.
