Промышленные складные ворота с нижней направляющей серии ifg-lg купить в Волгограде по выгодной цене от производителя DoorHan

Зона применения:

Складские помещения, логистические терминалы, зоны погрузки и отгрузки, температурные зоны, распределительные центры с промышленными складными воротами.
Ангары частной и коммерческой авиации, зоны технического обслуживания, хранения и ремонта техники, въезды для спецтехники — складные ворота для ангаров с нижней направляющей.
Цеха предприятий тяжелой и легкой промышленности, загрузка сырья, отгрузка продукции, зонирование производственных помещений — складные промышленные ворота под ключ.
Въезды для сельхозтехники, зернохранилища, склады удобрений, зоны переработки продукции — ворота для агропромышленных комплексов.

Заказать с монтажом

Промышленные складные ворота с нижней направляющей серии ifg-lg, volgograd.doorhan.ru

Внешний вид

Дизайн

Цвета

Гладкая

RAL 9003 (белый, стандартный)

RAL 8014 (коричневый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 1014 (бежевый)

RAL 7004 (серый)

Нестандартный цвет по карте RAL

Комплектация

Базовая

Дополнительная

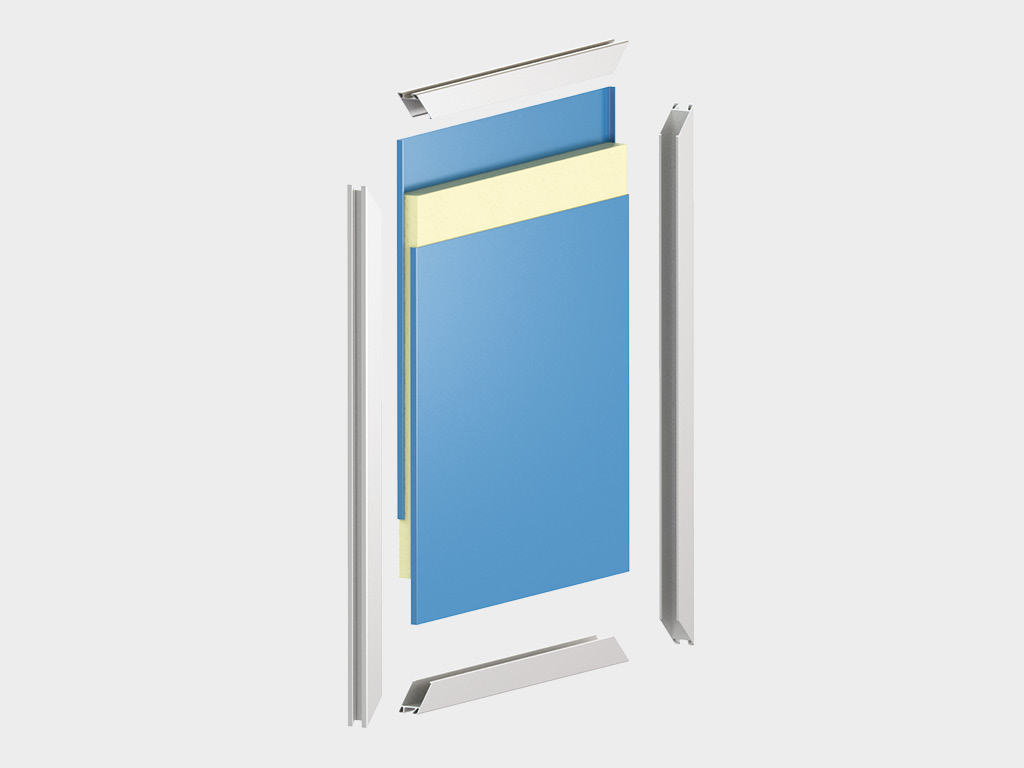

Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнителей.

Щеточный уплотнитель снизу полотна ворот для герметизации проема.

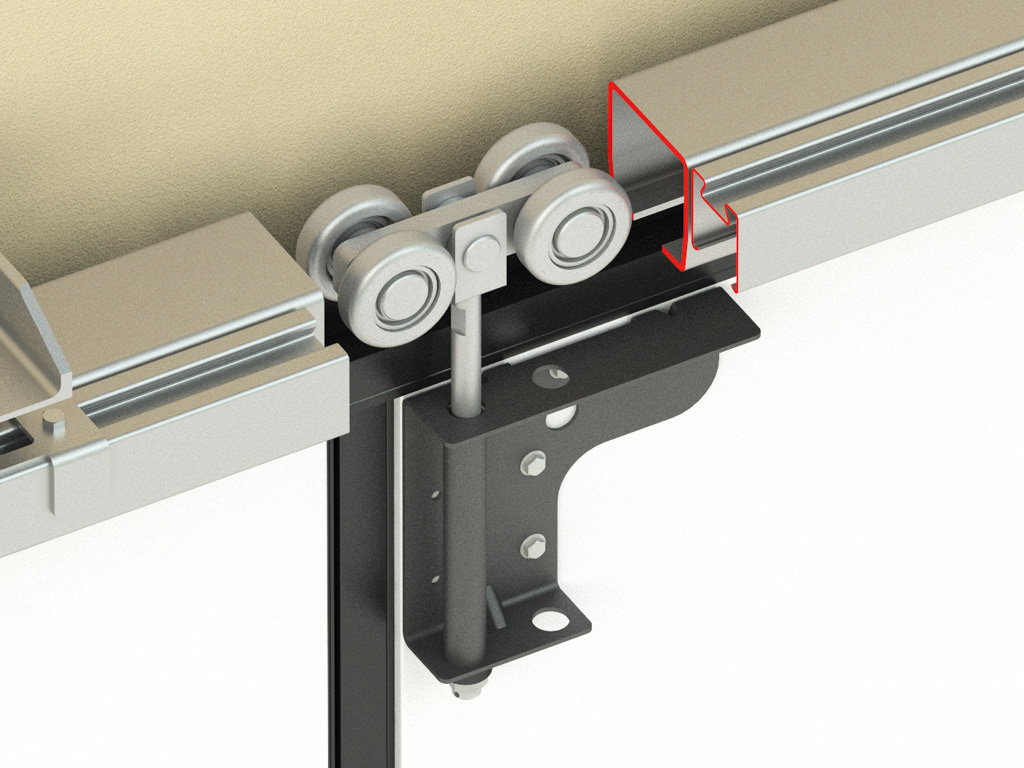

Роликовая опора из высококачественной стали менее подвержена истиранию, что повышает надежность эксплуатации ворот.

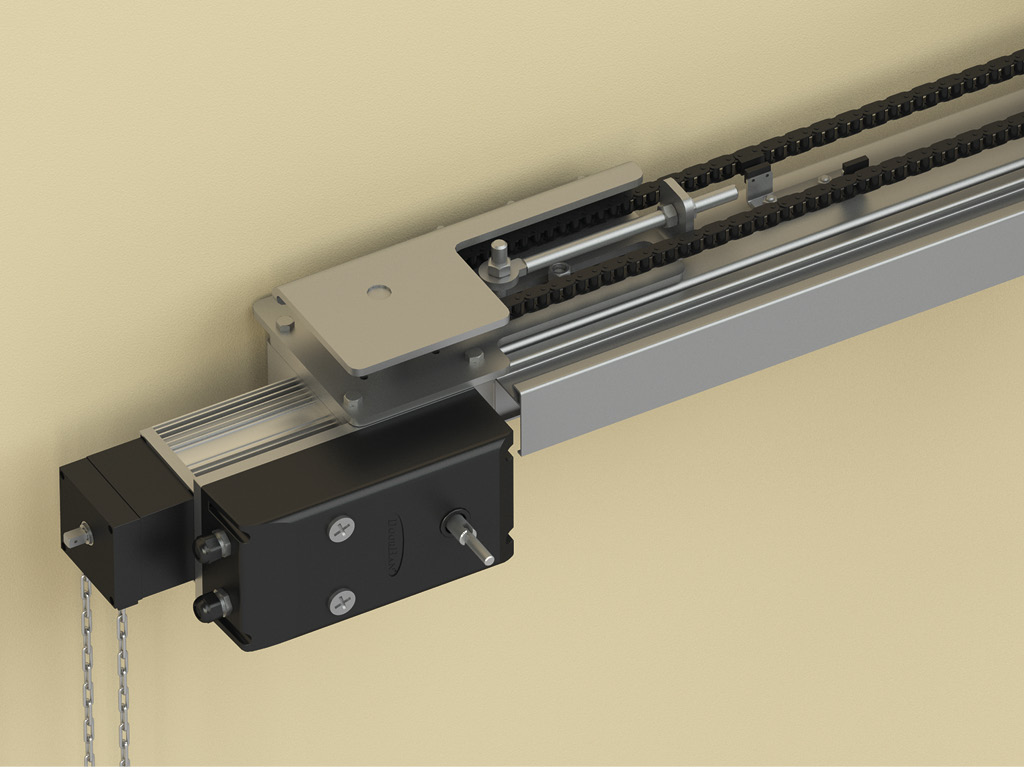

Кронштейн крепления привода позволяет отрегулировать натяжение цепи.

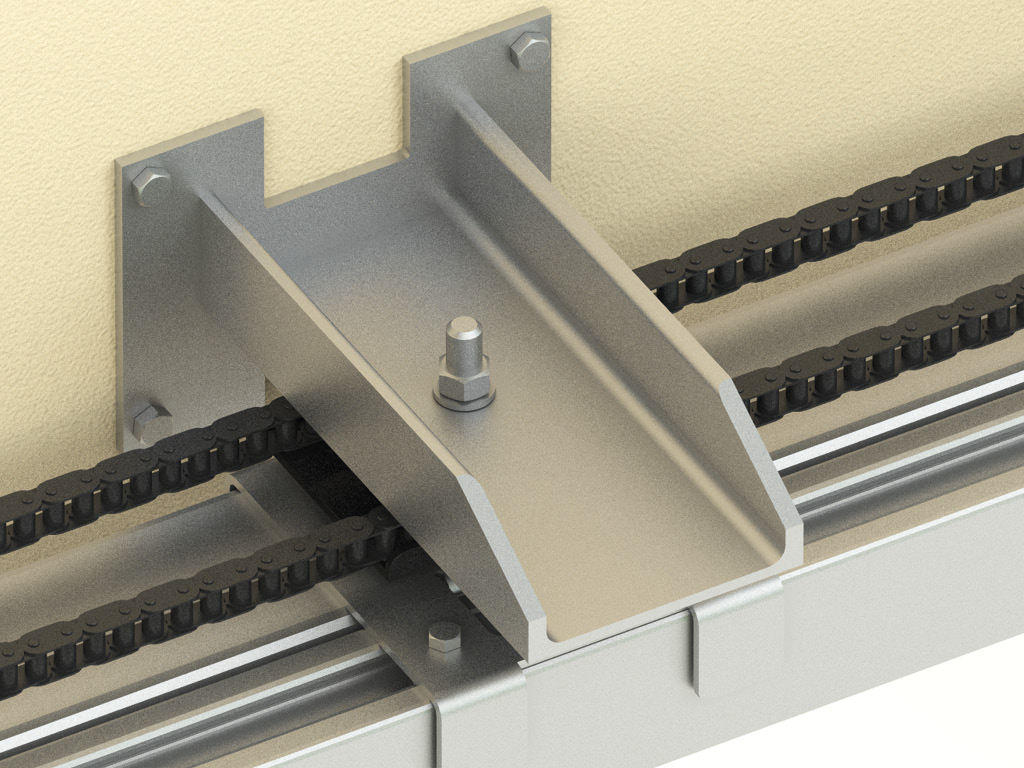

Усиленный кронштейн крепления балки выдерживает большие нагрузки.

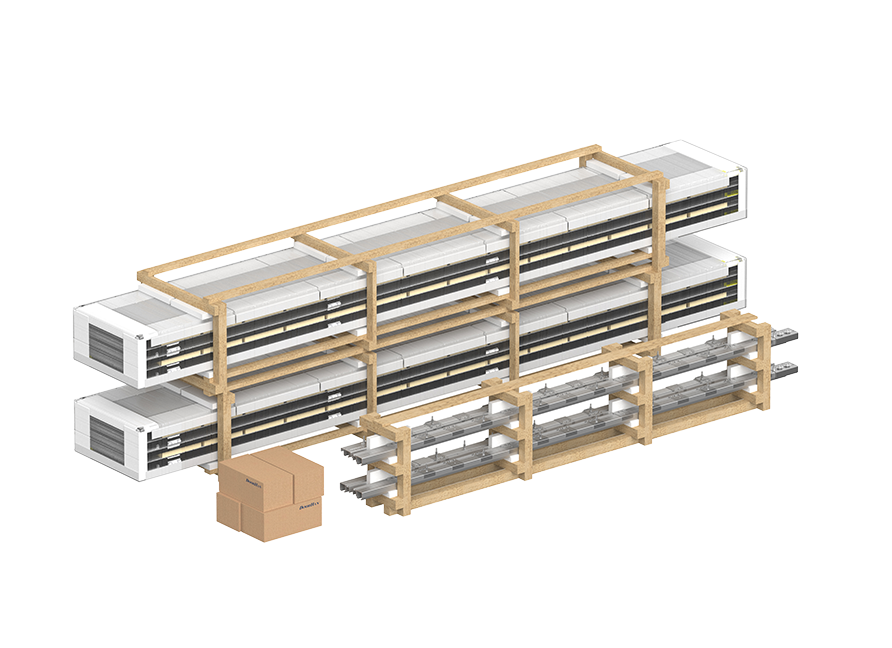

Полотно ворот упаковывается в компактную пачку панелей, соединенных между собой петлями. По периметру пачки полотна устанавливаются пенопластовые уголки. Затем пачка оборачивается воздушно-пузырчатой пленкой. Полотно и направляющие обрамляются деревянной обрешеткой.

Калитка в алюминиевой раме. Стандартный цвет рамы – RAL 9005 (черный).

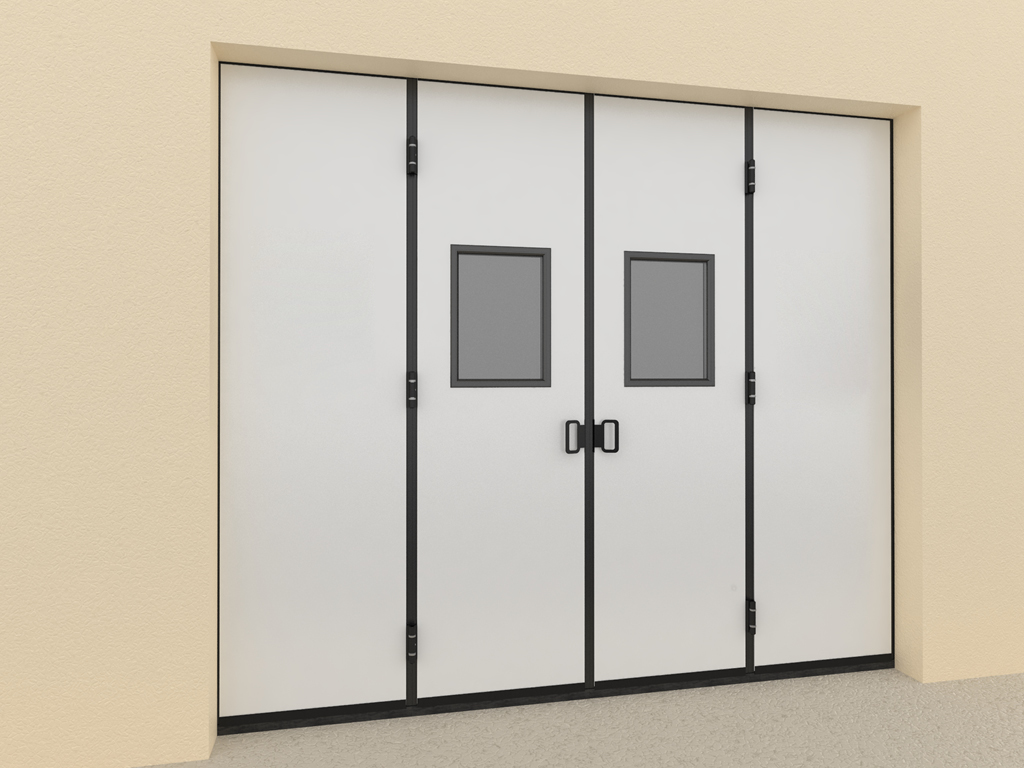

Окно в алюминиевой раме с заполнением прозрачным поликарбонатом толщиной 3 мм. Стандартный цвет рамы – RAL 9005 (черный).

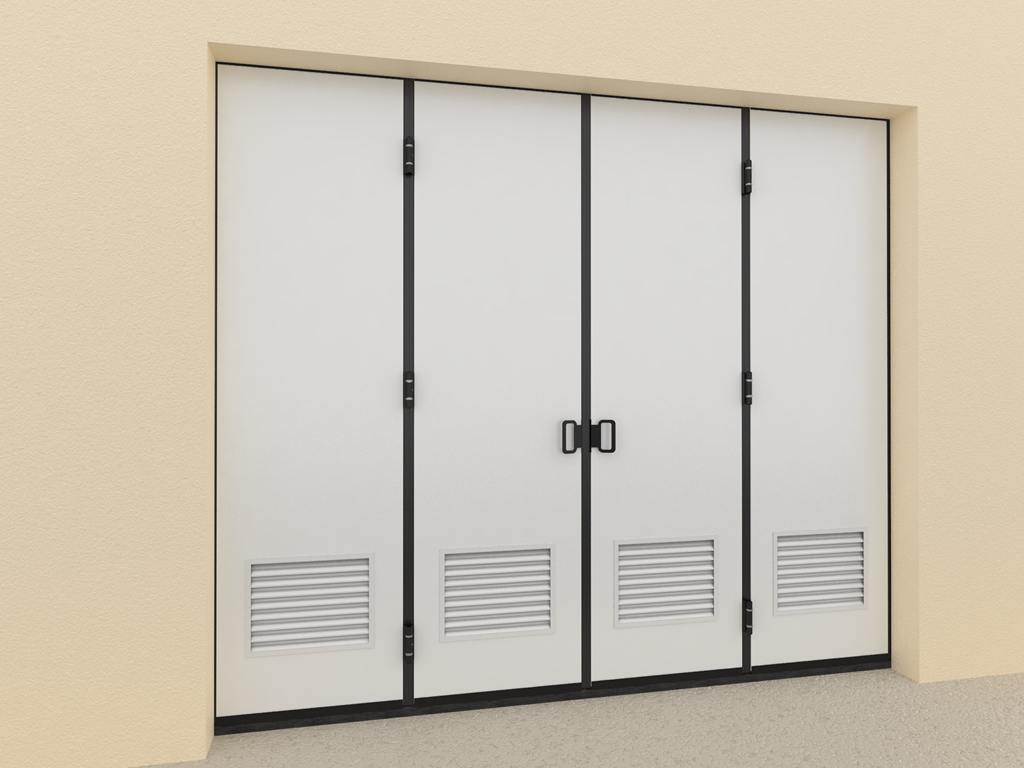

Вентиляционная решетка. Стандартный цвет – RAL 9003 (белый).

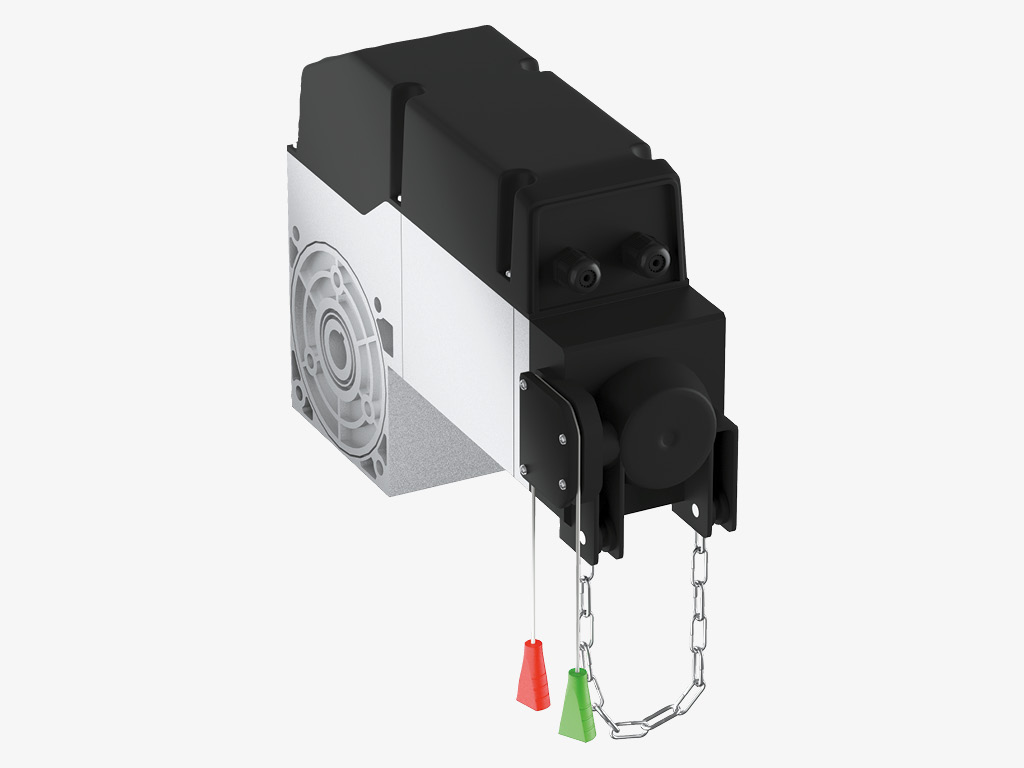

Привод серии shaft-120 или shaft-200. Подбирается в зависимости от площади проема.

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов, состоящие из инфракрасного передатчика и приемника.

Ключ-кнопка серии для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

Сигнальная светодиодная лампа с антенной серии lamp-pro для оповещения о движении ворот.

Сирена для звукового оповещения о движении ворот.

Пульт для дистанционного управления четырьмя автоматическими устройствами.

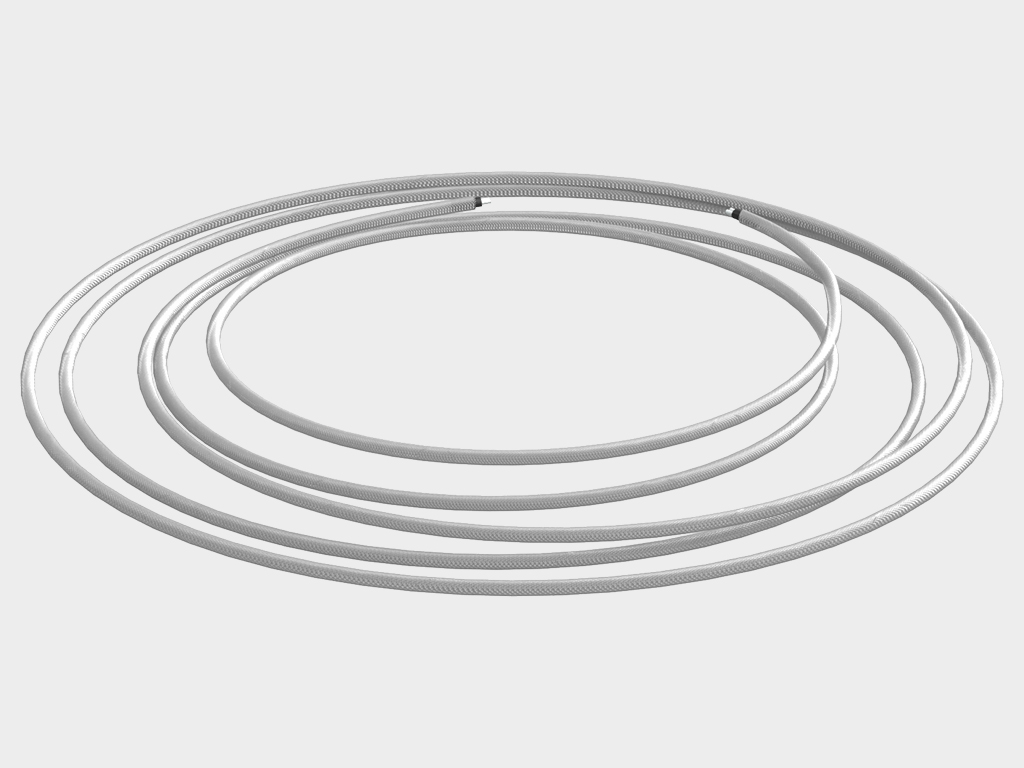

Кабель обогрева нижней направляющей.

Техническое описание

Размеры изделия

Размеры проема

Конструкция

Конструктивные решения

Технические характеристики

Условия эксплуатации

Упаковка

Наименование

Значение

Ширина проема, мм

3 400–30 000

Высота проема, мм

2 000–10 000

Притолока, мм

От 350

Пристенки, мм

От 120 (в зависимости от схемы открывания)

Толщина панели, мм

55 (для высоты проема 2–8 м), 65 (для высоты проема 8–10 м)

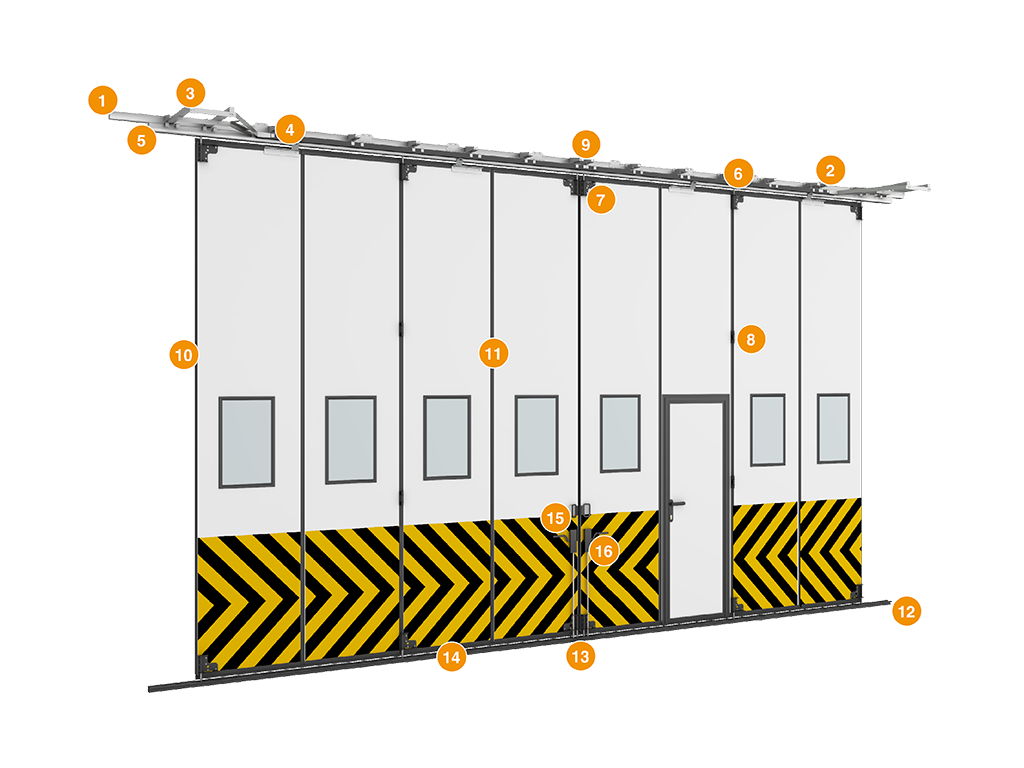

Кронштейн крепления привода с натяжителем
Кронштейн крепления к стене
Отклоняющая система с раскосами
Верхний направляющий ролик
Балка несущая стальная
Опора роликовая регулируемая
Кронштейн крепления роликовой опоры
Петля
Кронштейн крепления полотна ворот к цепи
Резиновый уплотнитель концевой
Резиновый уплотнитель шиповой
Нижний направляющий профиль
Ролик нижний
Щеточный уплотнитель
Ручка стальная
Вертикальная ригельная задвижка

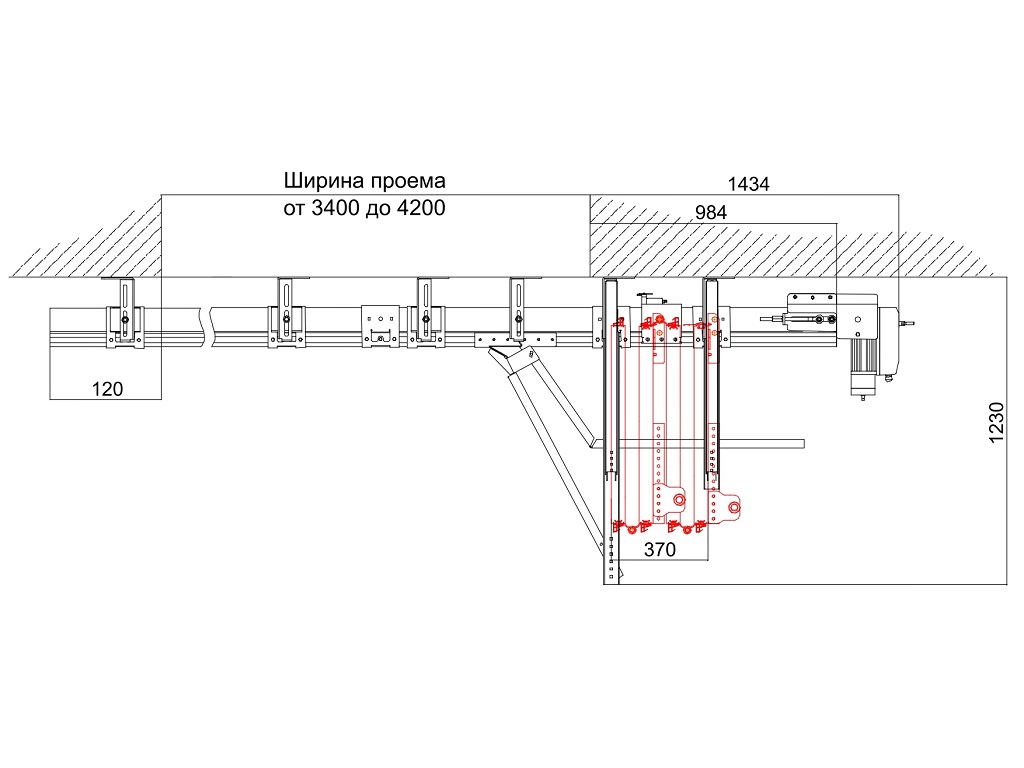

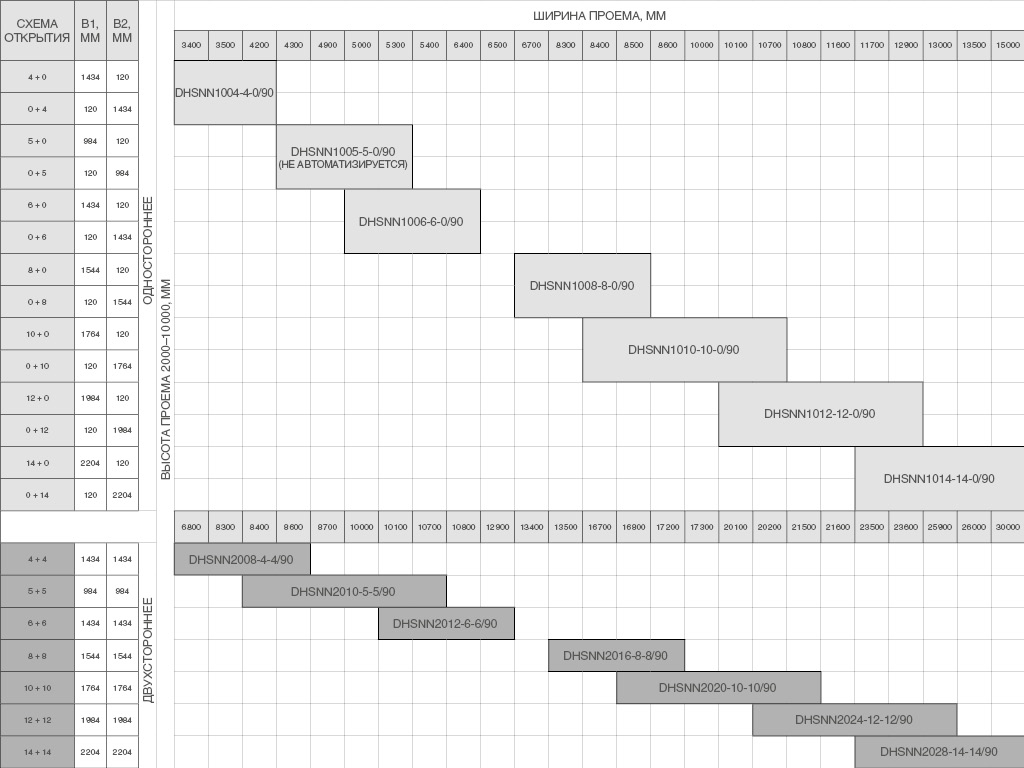

Схема открывания 0 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	3 400–4 200
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	984 (без привода), 1 434 (с приводом)

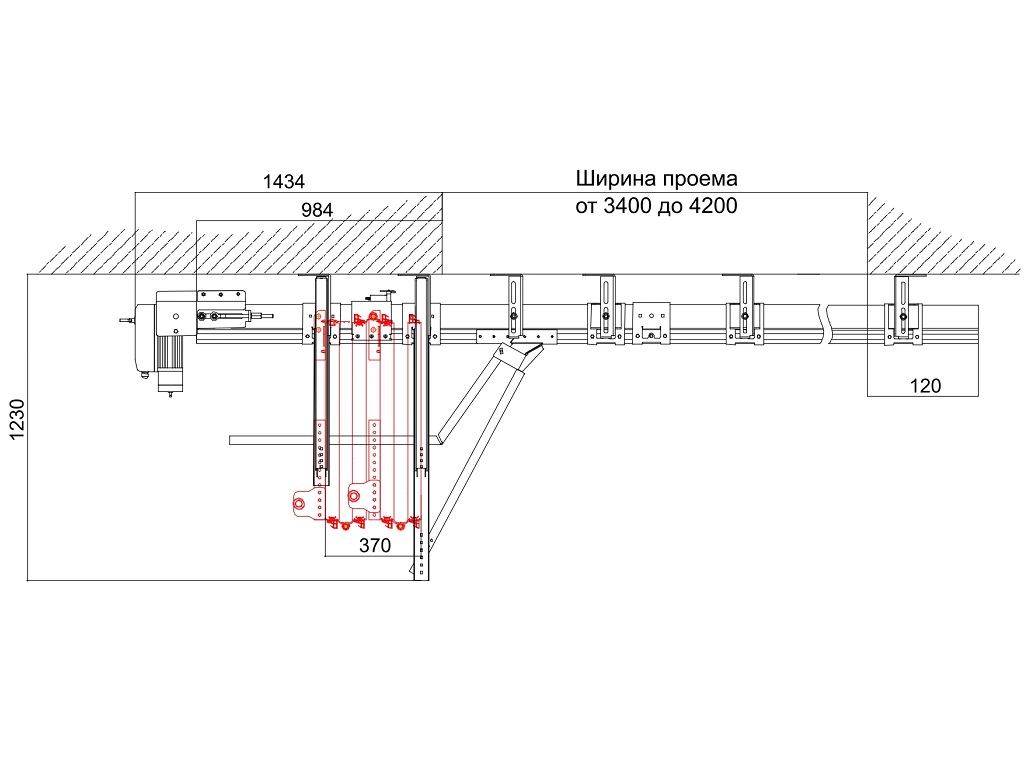

Схема открывания 4 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	3 400–4 200
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	984 (без привода), 1 434 (с приводом)
b2, мм Правый пристенок	120

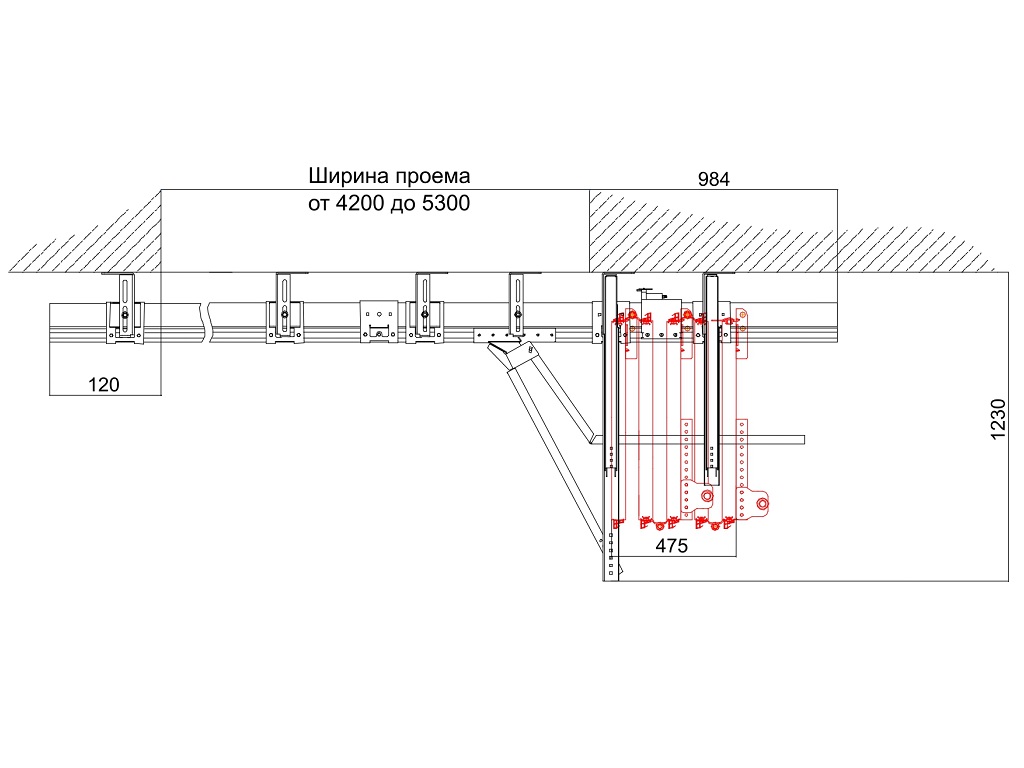

Схема открывания 0 + 5.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	4 200–5 300
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	984

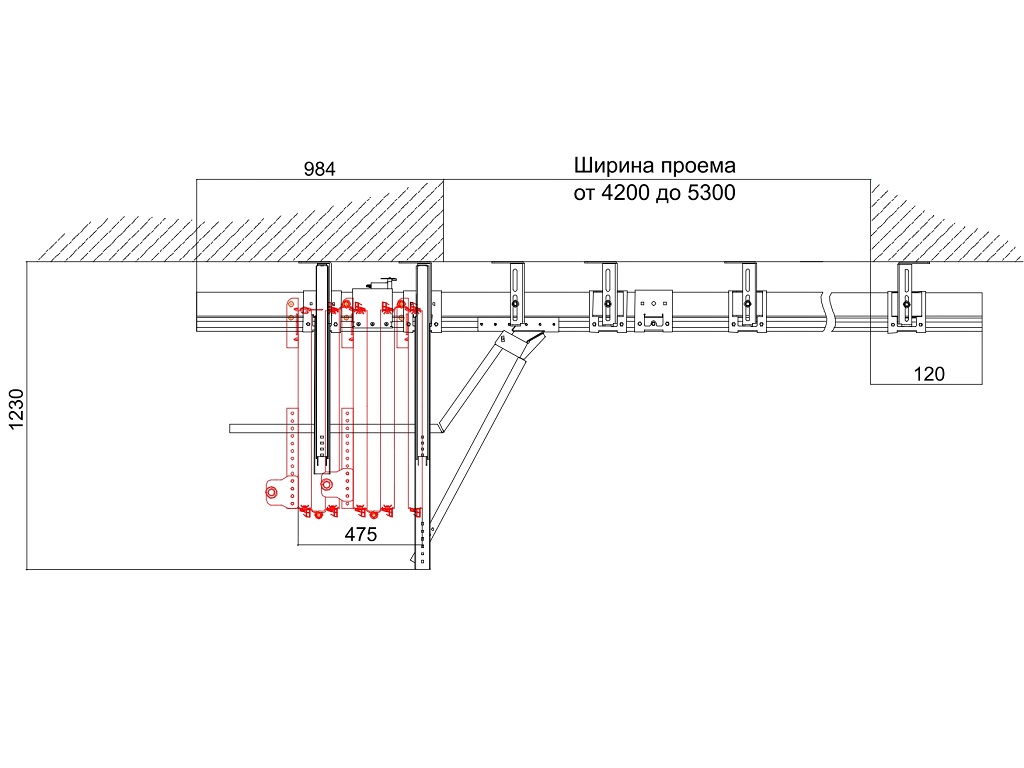

Схема открывания 5 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	4 200–5 300
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	984
b2, мм Правый пристенок	120

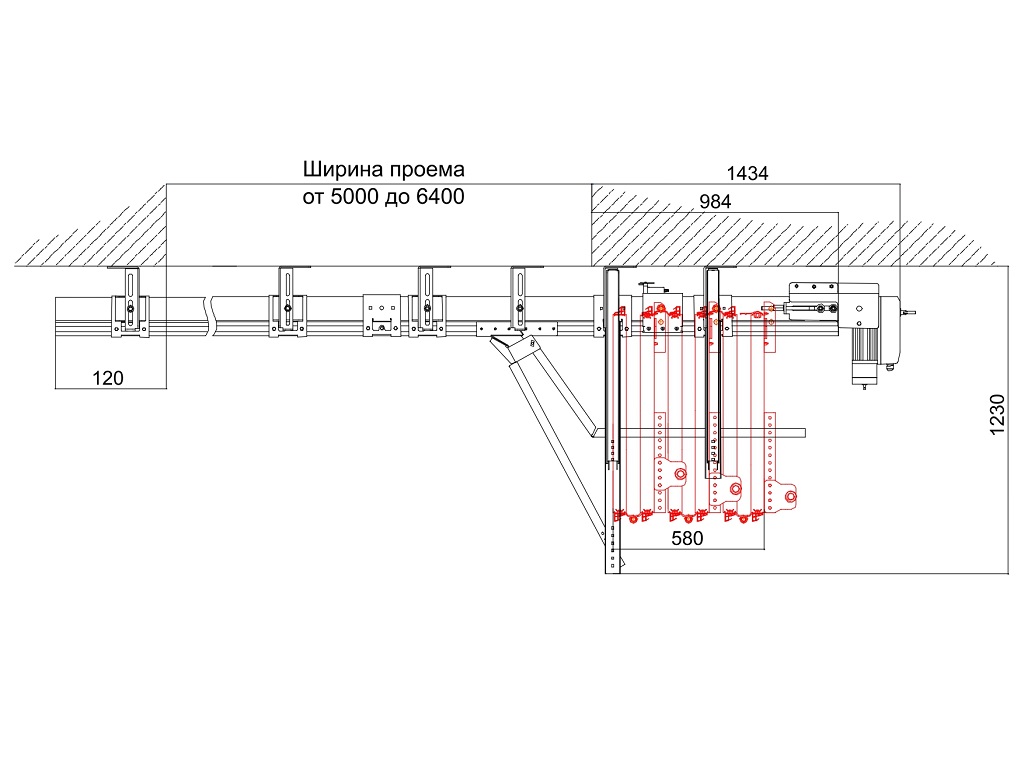

Схема открывания 0 + 6.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	5 000–6 400
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	984 (без привода), 1 434 (с приводом)

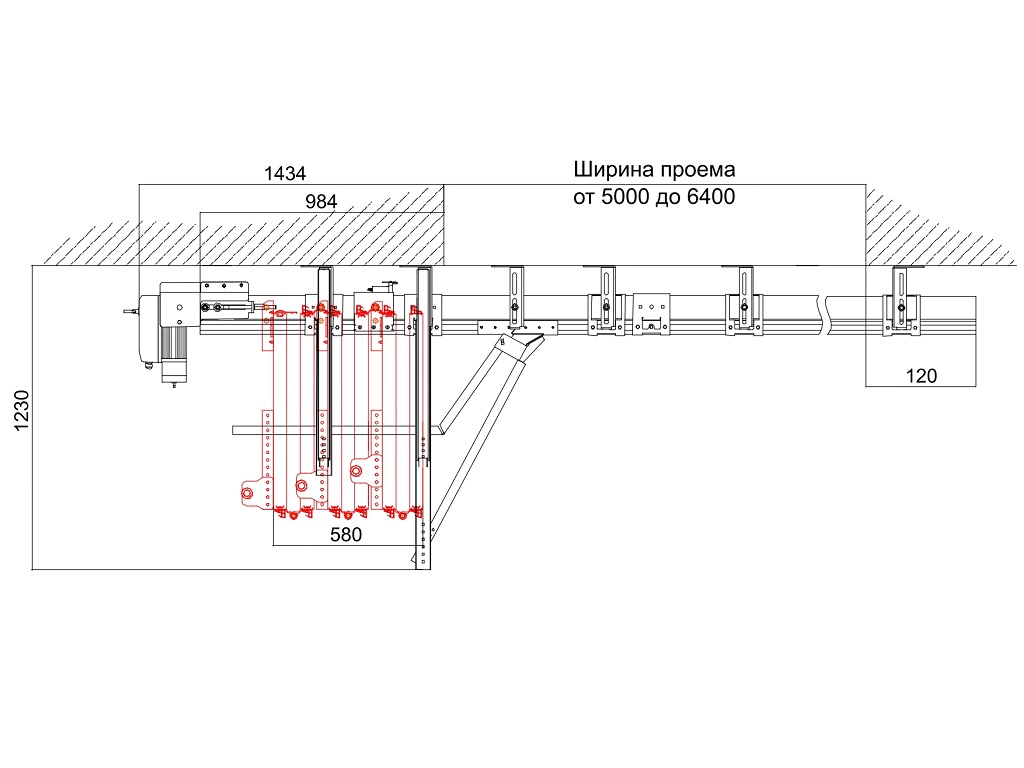

Схема открывания 6+0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	5 000–6 400
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	984 (без привода), 1 434 (с приводом)
b2, мм Правый пристенок	120

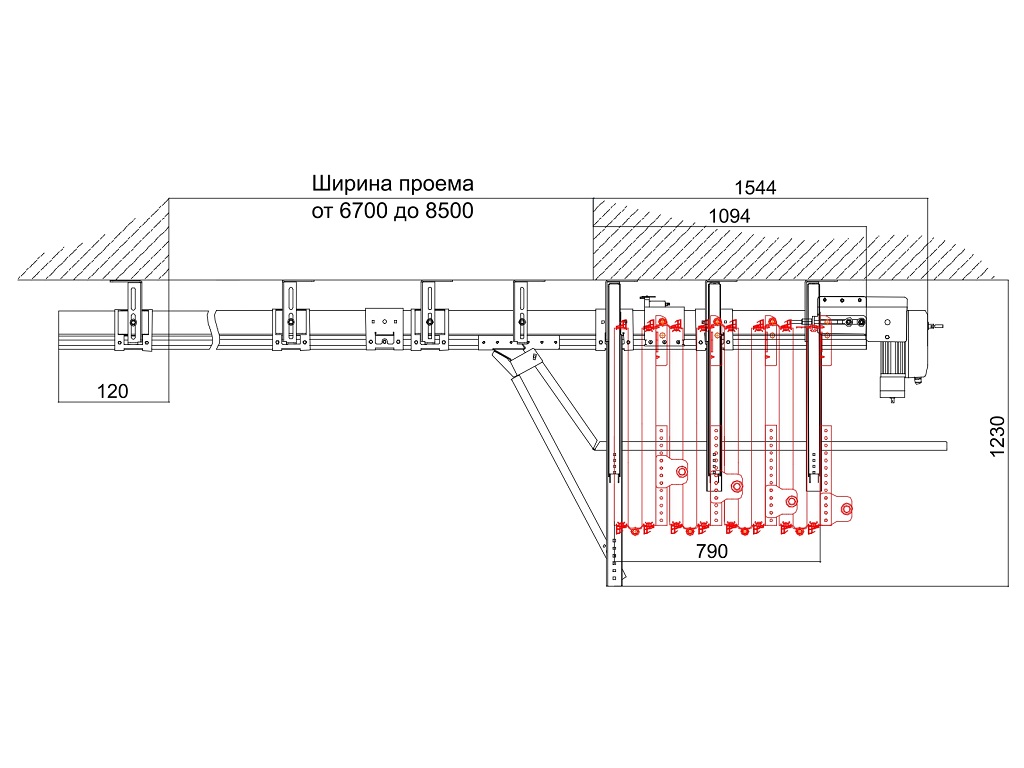

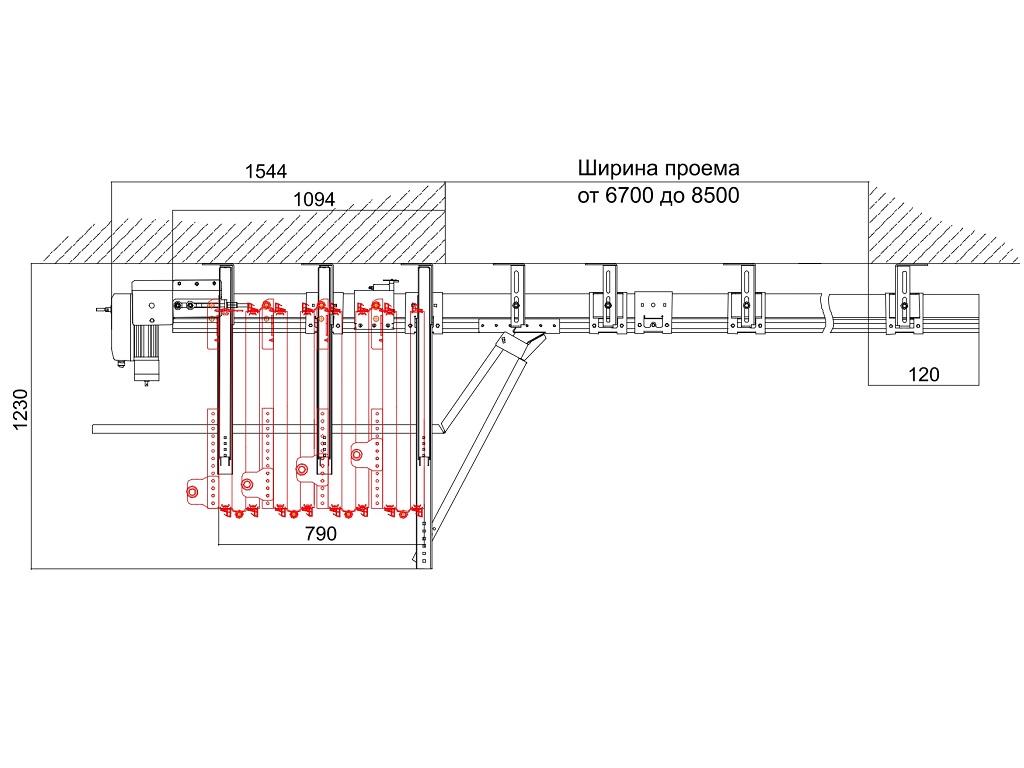

Схема открывания 0 + 8.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	6 700–8 500
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 094 (без привода), 1 544 (с приводом)

Схема открывания 8 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	6 700–8 500
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 094 (без привода), 1 544 (с приводом)
b2, мм Правый пристенок	120

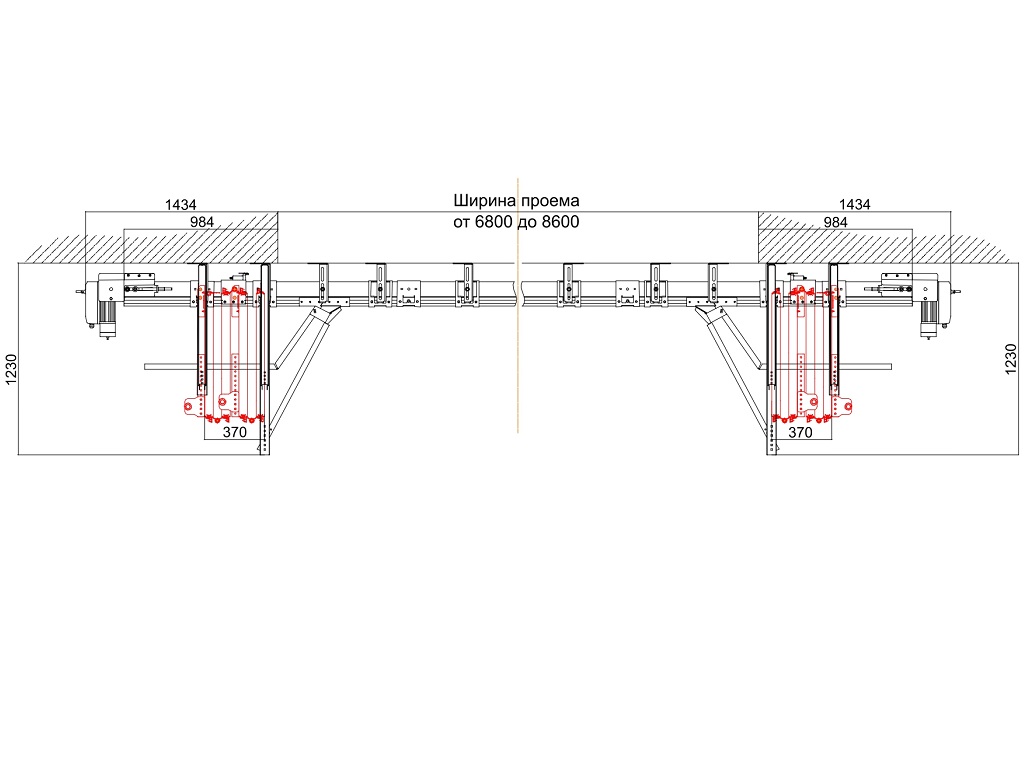

Схема открывания 4 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	6 800–8 600
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	984 (без привода), 1 434 (с приводом)
b2, мм Правый пристенок	984 (без привода), 1 434 (с приводом)

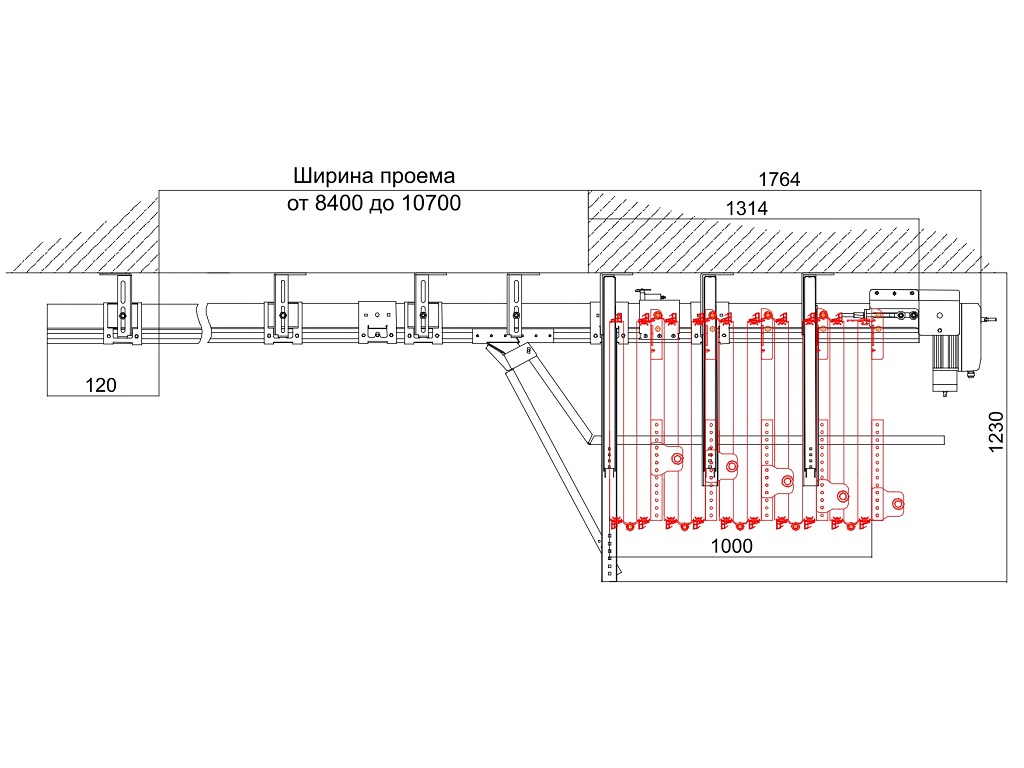

Схема открывания 0+10.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	8 400–10 700
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 314 (без привода), 1 764 (с приводом)

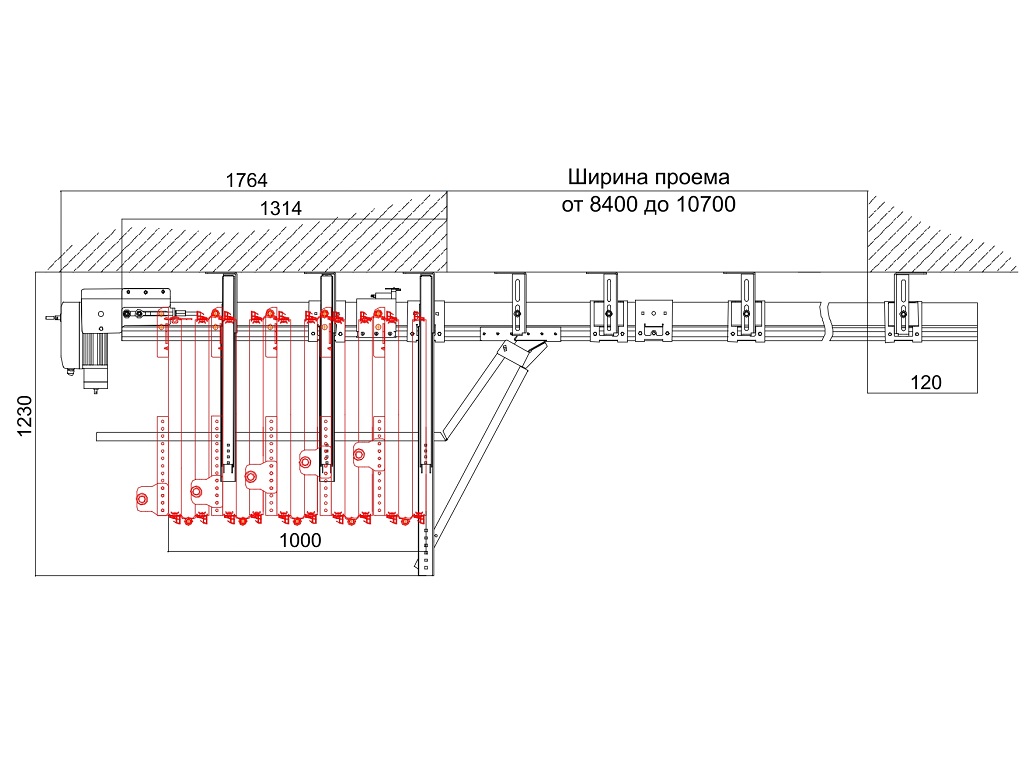

Схема открывания 10 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	8 400–10 700
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 314 (без привода), 1 764 (с приводом)
b2, мм Правый пристенок	120

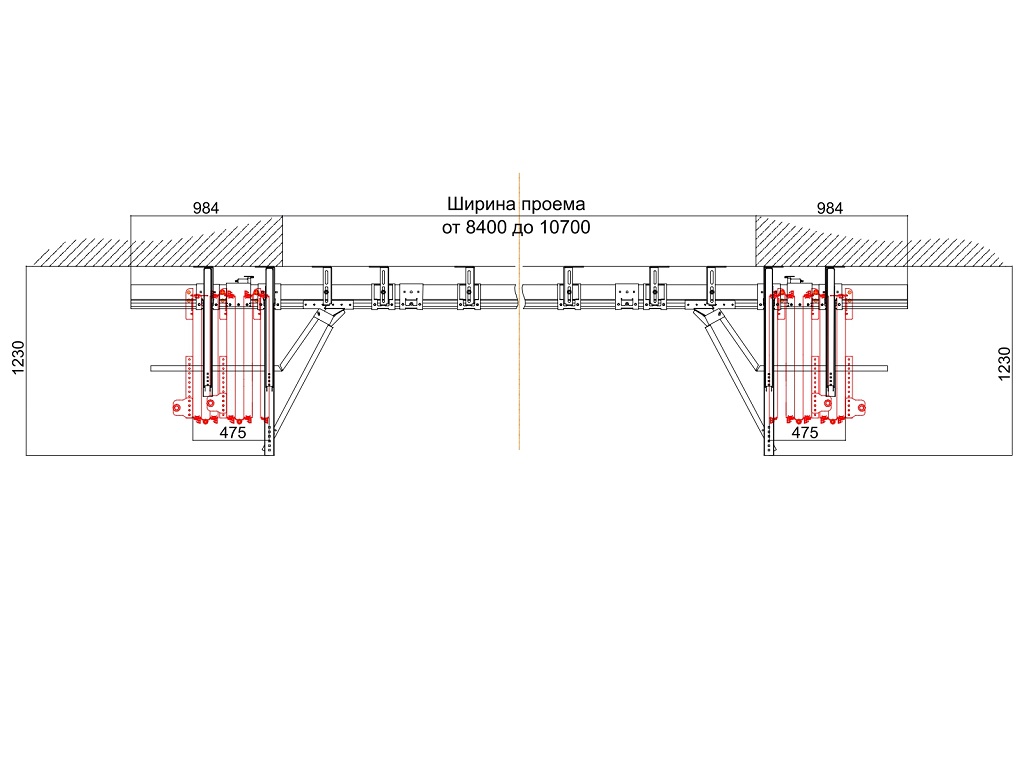

Схема открывания 5 + 5.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	8 400–10 700
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	984
b2, мм Правый пристенок	984

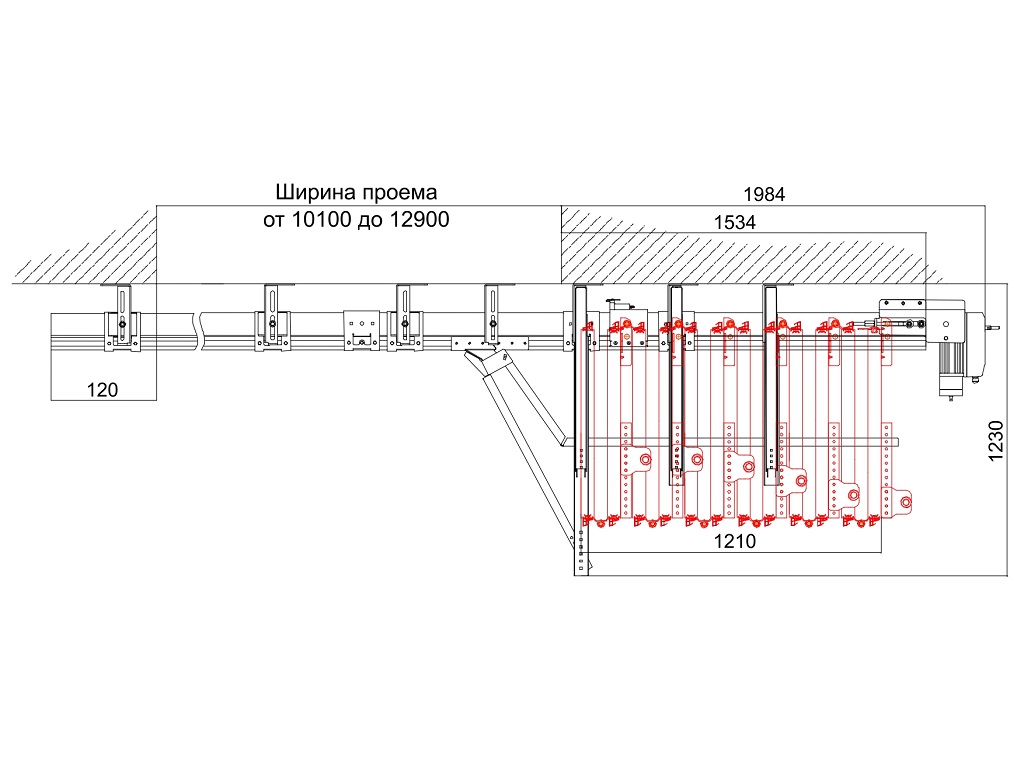

Схема открывания 0 + 12.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	10 100–12 900
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 534 (без привода), 1 984 (с приводом)

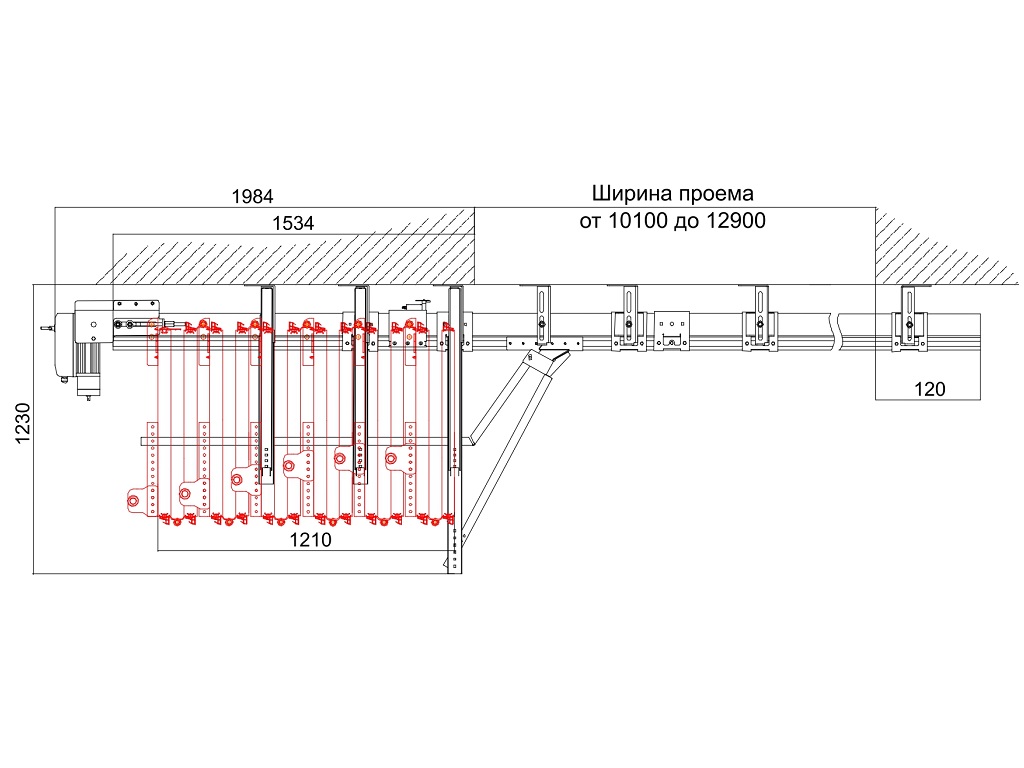

Схема открывания 12 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	10 100–12 900
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 534 (без привода), 1 984 (с приводом)
b2, мм Правый пристенок	120

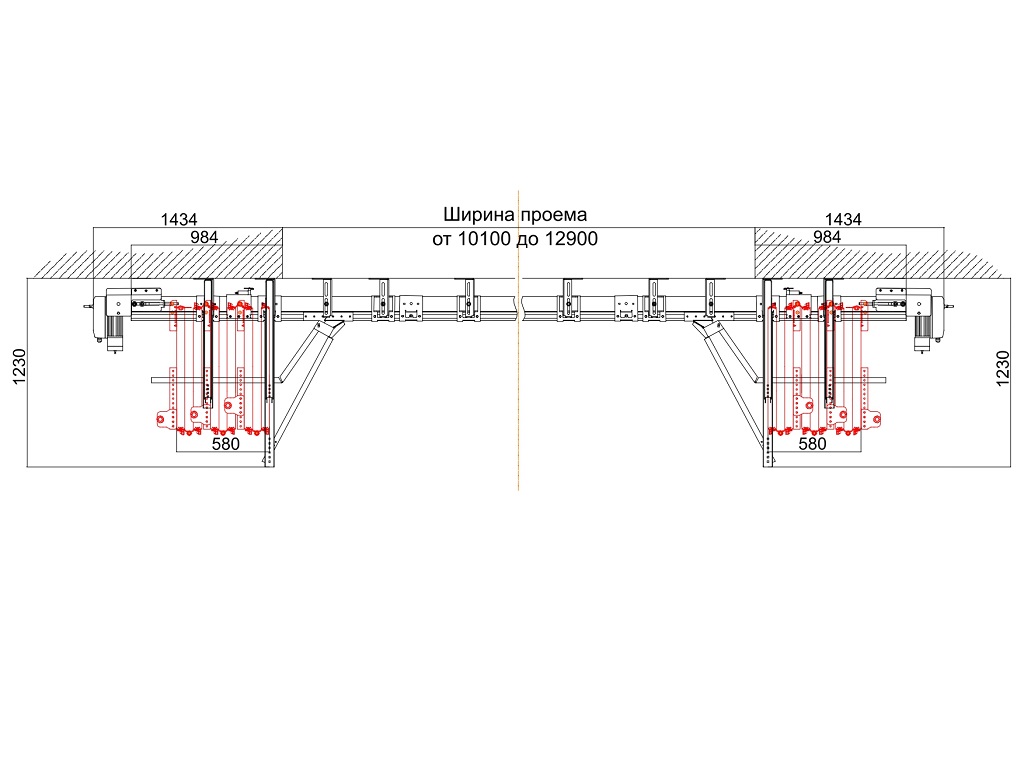

Схема открывания 6 + 6.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	10 100–12 900
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	984 (без привода), 1 434 (с приводом)
b2, мм Правый пристенок	984 (без привода), 1 434 (с приводом)

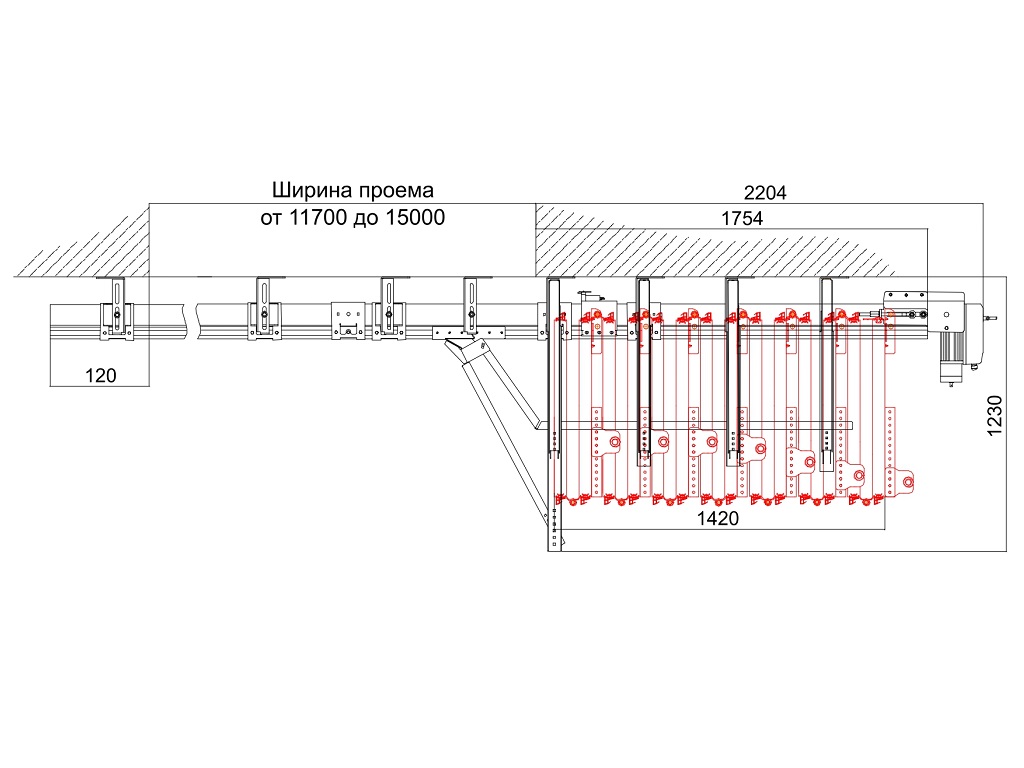

Схема открывания 0 + 14.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	11 700–15 000
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	120
b2, мм Правый пристенок	1 754 (без привода), 2 204 (с приводом)

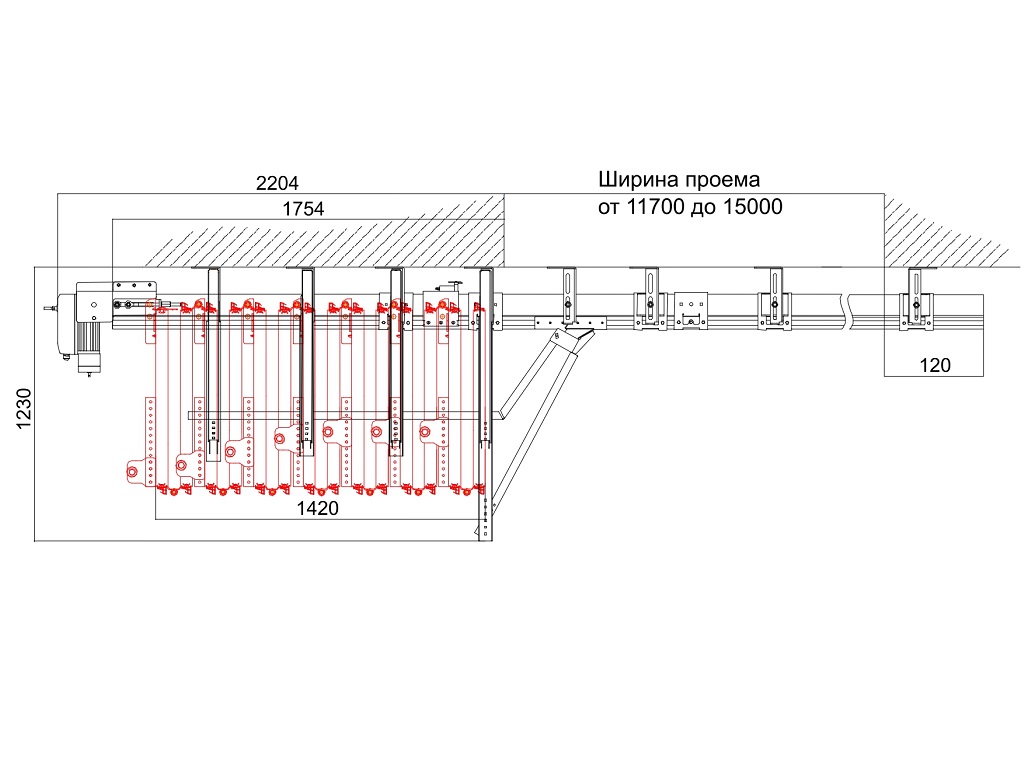

Схема открывания 14 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	11 700–15 000
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 754 (без привода), 2 204 (с приводом)
b2, мм Правый пристенок	120

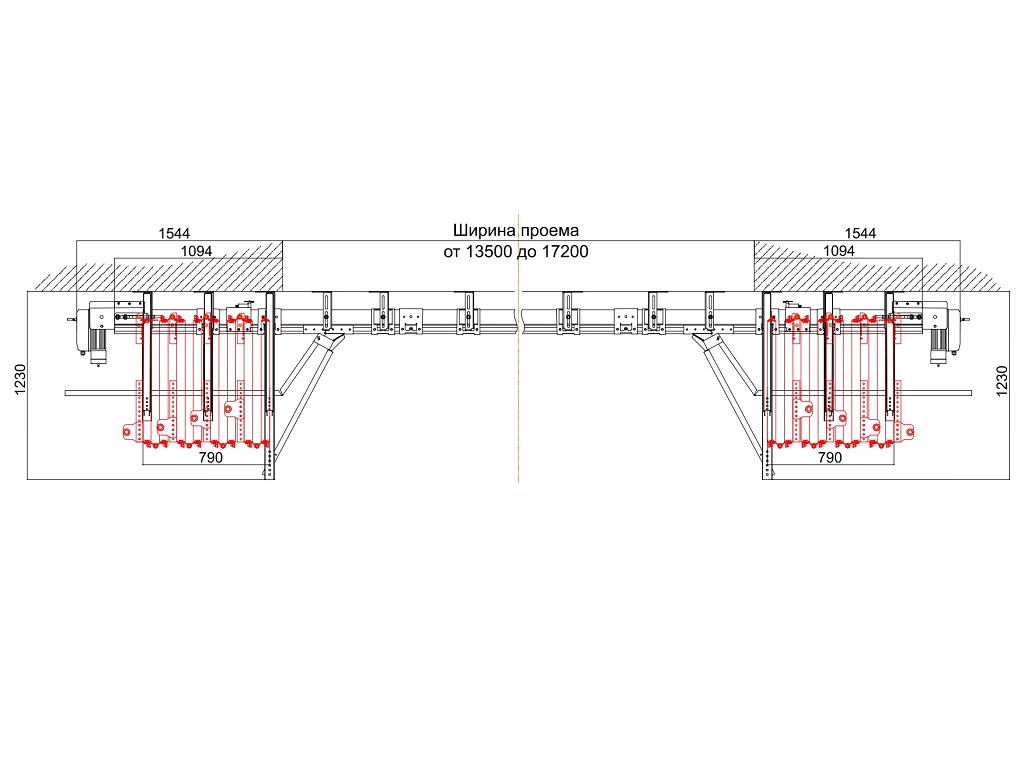

Схема открывания 8 + 8.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	13 500–17 200
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 094 (без привода), 1 544 (с приводом)
b2, мм Правый пристенок	1 094 (без привода), 1 544 (с приводом)

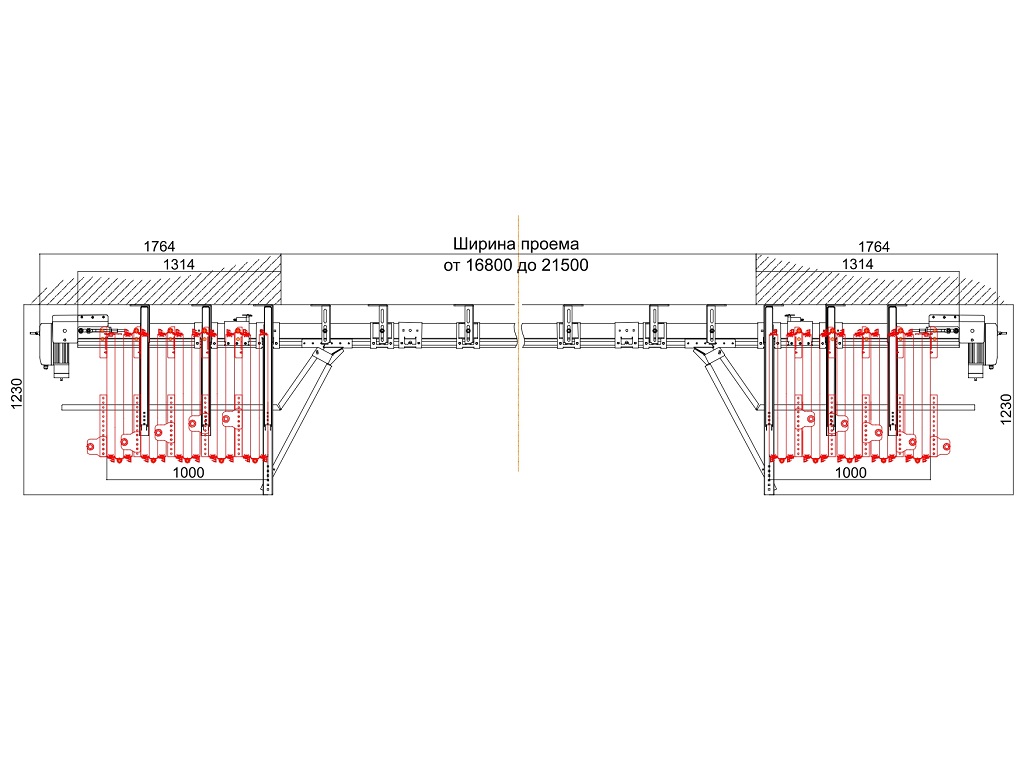

Схема открывания 10 + 10.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	16 800–21 500
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 314 (без привода), 1 764 (с приводом)
b2, мм Правый пристенок	1 314 (без привода), 1 764 (с приводом)

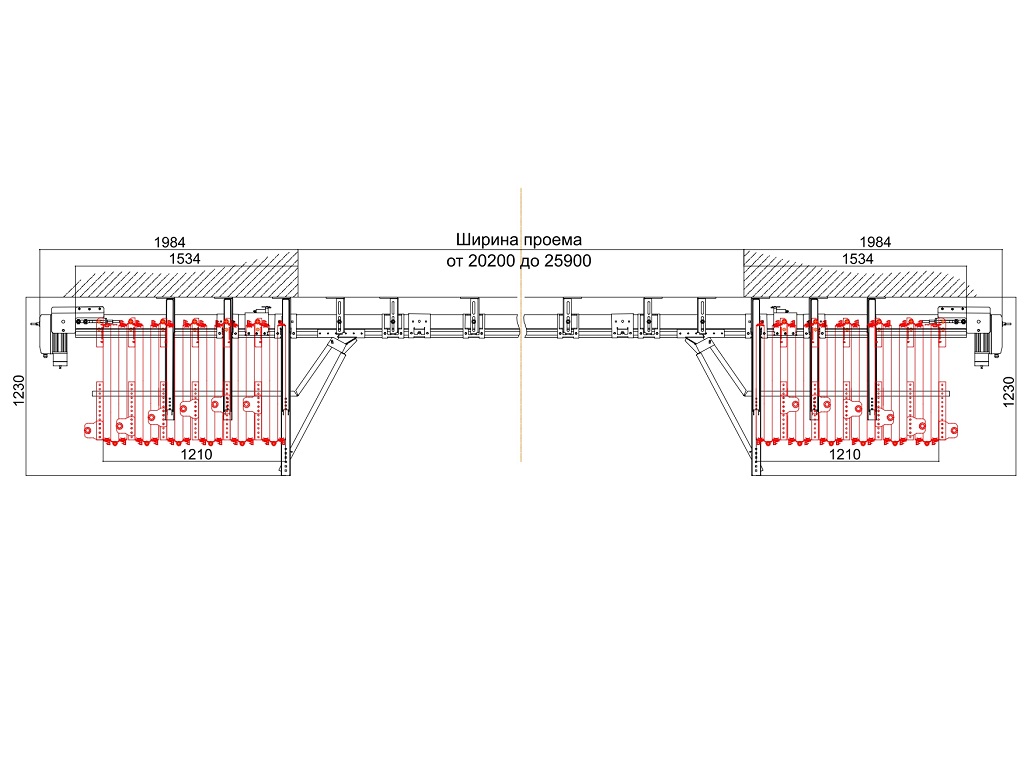

Схема открывания 12 + 12.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	20 200–25 900
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 534 (без привода), 1 984 (с приводом)
b2, мм Правый пристенок	1 534 (без привода), 1 984 (с приводом)

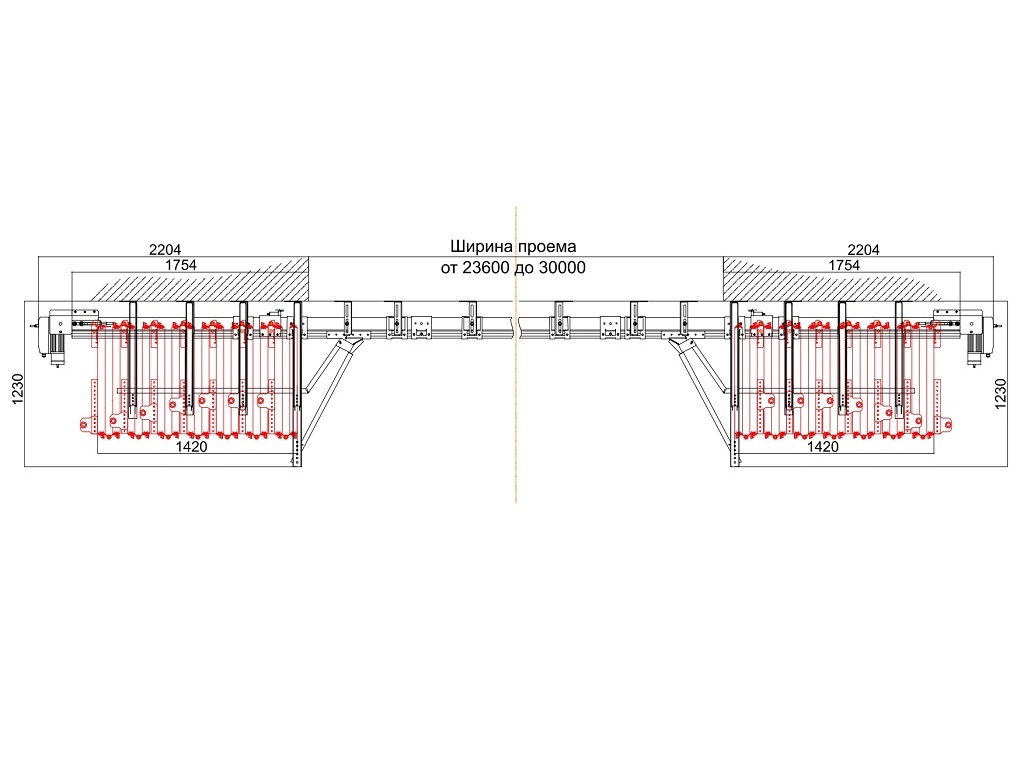

Схема открывания 14 + 14.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	23 600–30 000
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	1 754 (без привода), 2 204 (с приводом)
b2, мм Правый пристенок	1 754 (без привода), 2 204 (с приводом)

Наименование	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (класс Г)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65	При толщине сэндвич-панели 55 мм
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м²	25	При толщине сэндвич-панели 55 мм
Группа горючести по ГОСТ 30244-94	Г2 (умеренно горючие)	При толщине сэндвич-панели 55 мм
Группа воспламеняемости по ГОСТ 30402-96	В2 (умеренно воспламеняемые)	При толщине сэндвич-панели 55 мм

1. Для обеспечения надежной и бесперебойной работы складных ворот с нижней направляющей рекомендуется регулярно проводить их технический осмотр и обслуживание.

2. Ручное открывание и закрывание ворот должно производиться только с помощью ручки.

3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

4. Не допускайте загрязнения направляющей и роликов.

5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Упаковка в дерево	Характеристики упаковки
Состав	Пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм	Длина упаковки зависит от длины сэндвич-панелей
Ширина, мм	Ширина упаковки равна ширине сэндвич-панелей + 150 мм
Высота, мм	Высота упаковки зависит от количества сэндвич-панелей

Установка

Способы монтажа

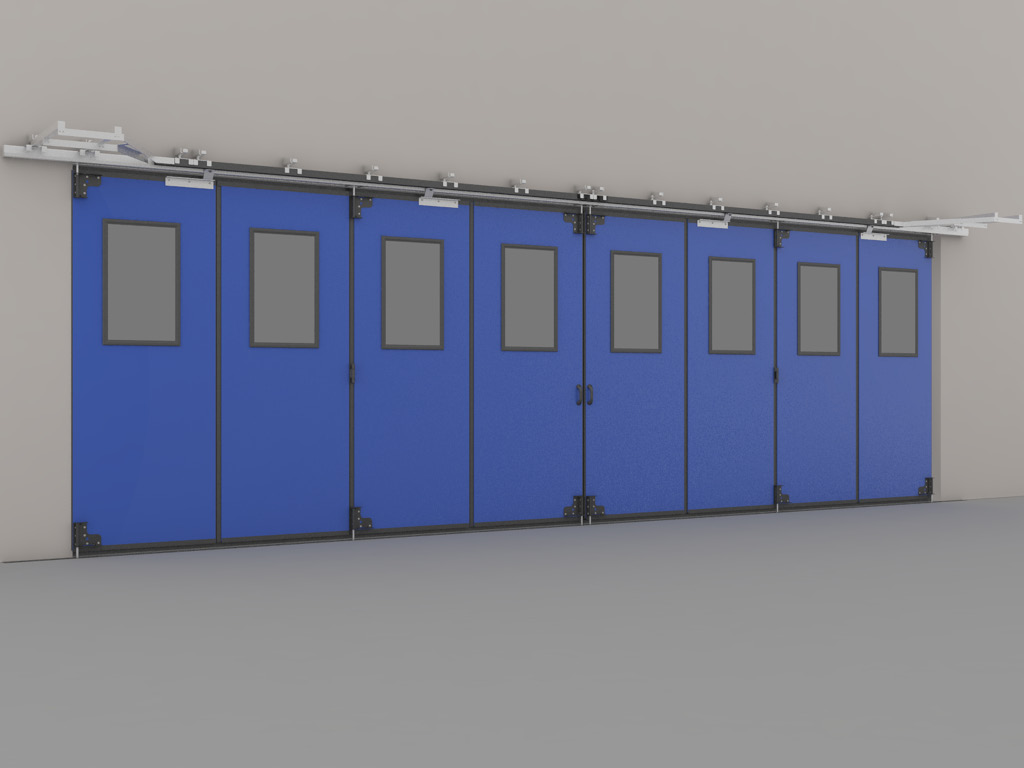

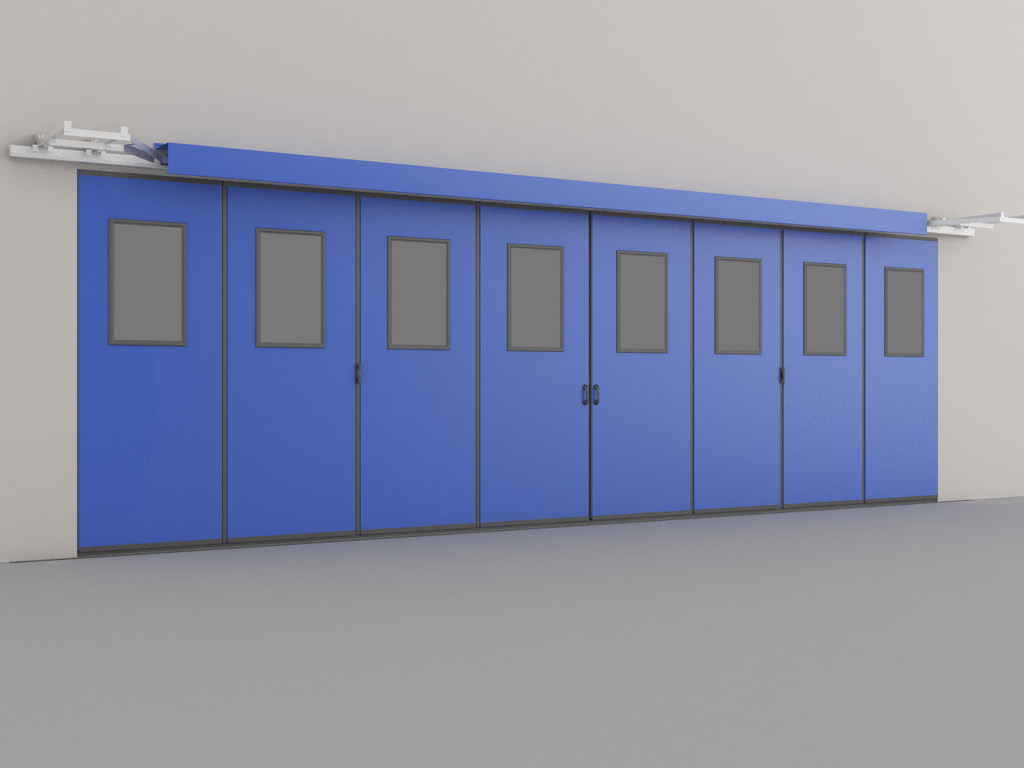

Монтаж на внутренней стороне стены рекомендуется, если позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.

Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.

Документация

Чертежи

Паспорта и сертификаты

Инструкции

Ворота промышленные складные с нижней направляющей. Схема открывания 0 + 6

PDF

DWG

Ворота промышленные складные с нижней направляющей. Схема открывания 10 + 0

PDF

DWG

Ворота промышленные складные с нижней направляющей. Схема открывания 10 + 10

PDF

DWG

Ворота промышленные складные с нижней направляющей. Схема открывания 12 + 12

PDF

DWG

Ворота промышленные складные с нижней направляющей. Схема открывания 14 + 14

PDF

DWG

Ворота промышленные складные с нижней направляющей. Схема открывания 4 + 4

PDF

DWG

Ворота промышленные складные с нижней направляющей. Схема открывания 5 + 5

PDF

DWG

Ворота промышленные складные с нижней направляющей. Схема открывания 6 + 0

PDF

DWG

Ворота промышленные складные с нижней направляющей. Схема открывания 6 + 6

PDF

DWG

Ворота промышленные складные с нижней направляющей. Схема открывания 8 + 0

PDF

DWG

Ворота промышленные складные с нижней направляющей. Схема открывания 8 + 8

PDF

DWG

Схема подключения приводов серии shaft-120 (вал-120)

PDF

Паспорт «Ворота промышленные складные с нижней направляющей»

PDF

Сертификат «Ворота для зданий и сооружений. Серийный выпуск»

PDF

Сертификат «Изделия комплектующие для ворот металлических т. м. DoorHan для зданий и сооружений»

PDF

Инструкция по монтажу складных ворот с нижней направляющей

PDF

Сервисная книжка «Складные ворота с нижней направляющей»

PDF

Схема подключения концевых выключателей и дополнительных элементов автоматики
