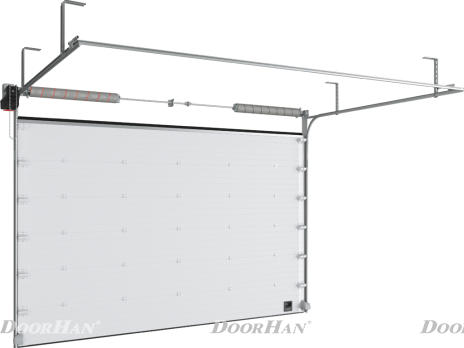

Промышленные секционные ворота из стальных сэндвич-панелей с торсионным механизмом isd01 купить в Волгограде по выгодной цене от производителя DoorHan

Промышленные секционные ворота из стальных сэндвич-панелей с торсионным механизмом isd01 устанавливаются в проемы цехов, складов, производственных зданий, терминалов и других объектов, где они должны отвечать более жестким требованиям в отличие от бытовых серий. Изделия обладают усиленной конструкцией, которая обеспечивает их стабильную работу при высоких эксплуатационных нагрузках. Ворота надежные, герметичные и теплые. Панели изготовлены без «мостика холода».

Зона применения:

Предприятия, закрытые учреждения, склады, где необходимо надежное и комфортное перекрытие проема
Отели, автосалоны, торговые центры
Больницы, театры, выставочные центры

Заказать с монтажом

Промышленные секционные ворота из стальных сэндвич-панелей с торсионным механизмом isd01, volgograd.doorhan.ru

Внешний вид

Дизайн

Тип поверхности

Цвета

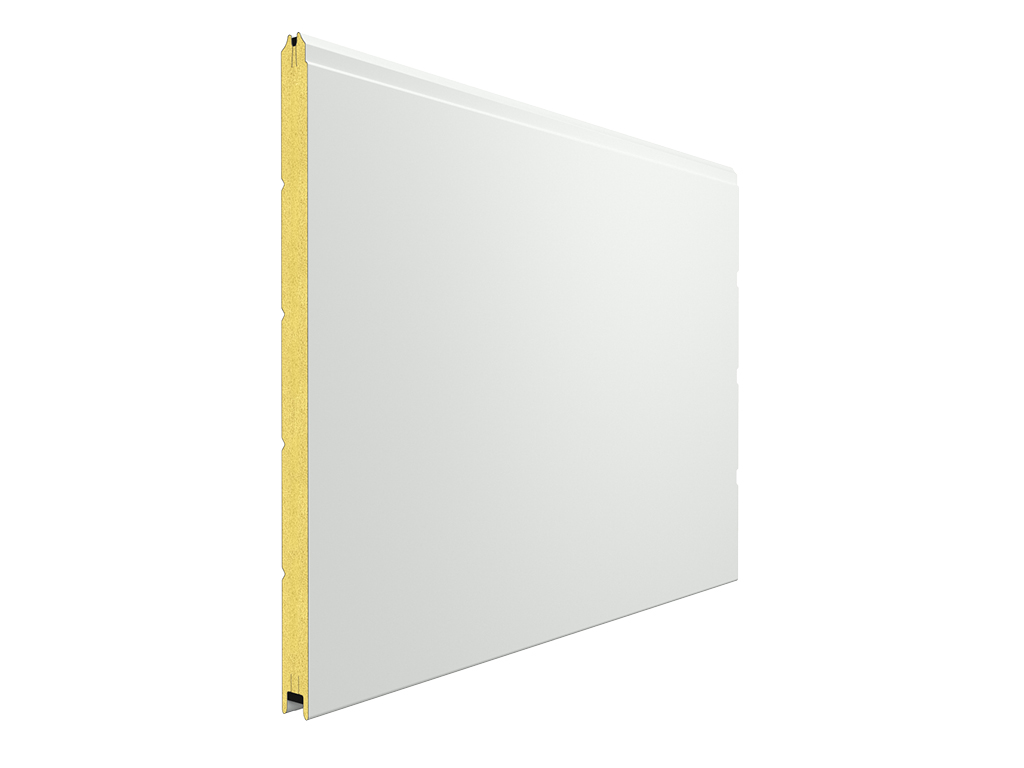

Доска (внешняя сторона, стальная панель)

Верхняя полоса (внешняя сторона, стальная панель)

Горизонтальная полоса (внешняя сторона, стальная панель)

Широкая центральная полоса (внешняя сторона, стальная панель)

Волна (внешняя сторона, стальная панель)

Горизонтальная полоса (внутренняя сторона панели)

Под дерево (внешняя сторона панели)

Стукко (внутренняя сторона панели)

RAL 9003 (белый)

RAL 9006 (серебристый)

RAL 7004 (серый)

RAL 1014 (бежевый)

RAL 6005 (зеленый)

RAL 5005 (синий)

RAL 7016 (антрацит)

RAL 7016 («мороз», наценка)

RAL 3000 (красный)

RAL 3005 (бордовый)

RAL 8017 (коричнево-красный)

RAL 8017 («мороз», наценка)

RAL 7024 (графит)

Золотой дуб

Венге

Нестандартный цвет по карте RAL (наценка)

Комплектация

Базовая

Дополнительная

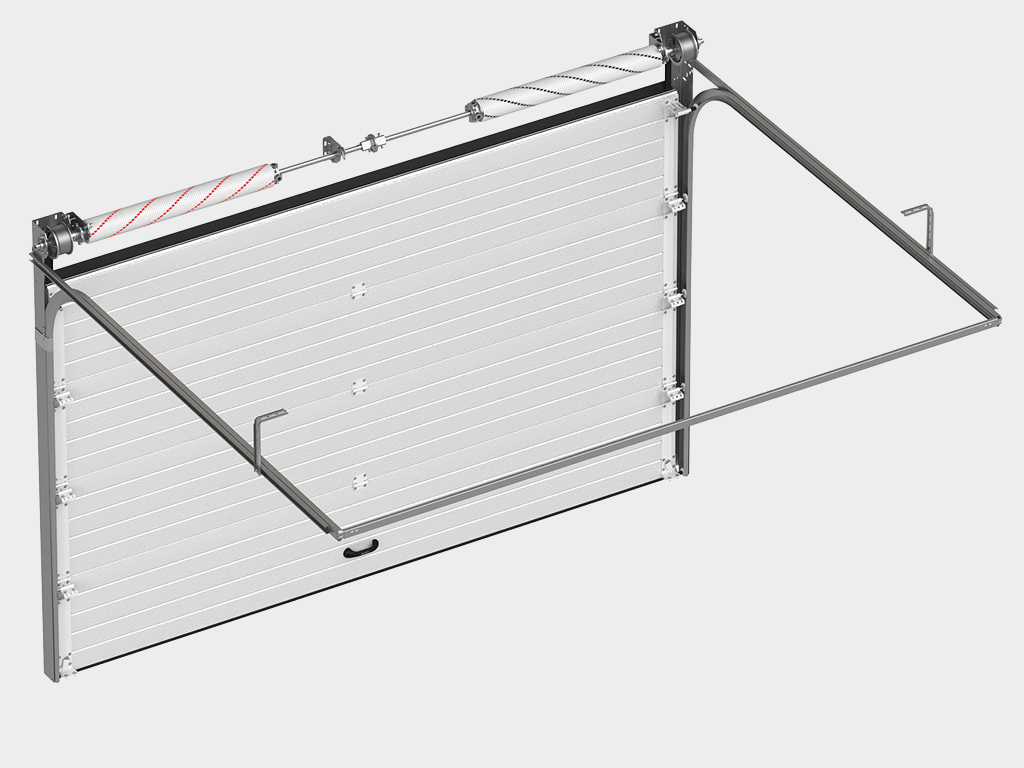

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.

Торсионный механизм рассчитан на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.

Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.

Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.

Специальная конструкция окон (размером 627 × 327 или 607 × 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита – 2 130 мм.

Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).

Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.

Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.

Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.

Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.

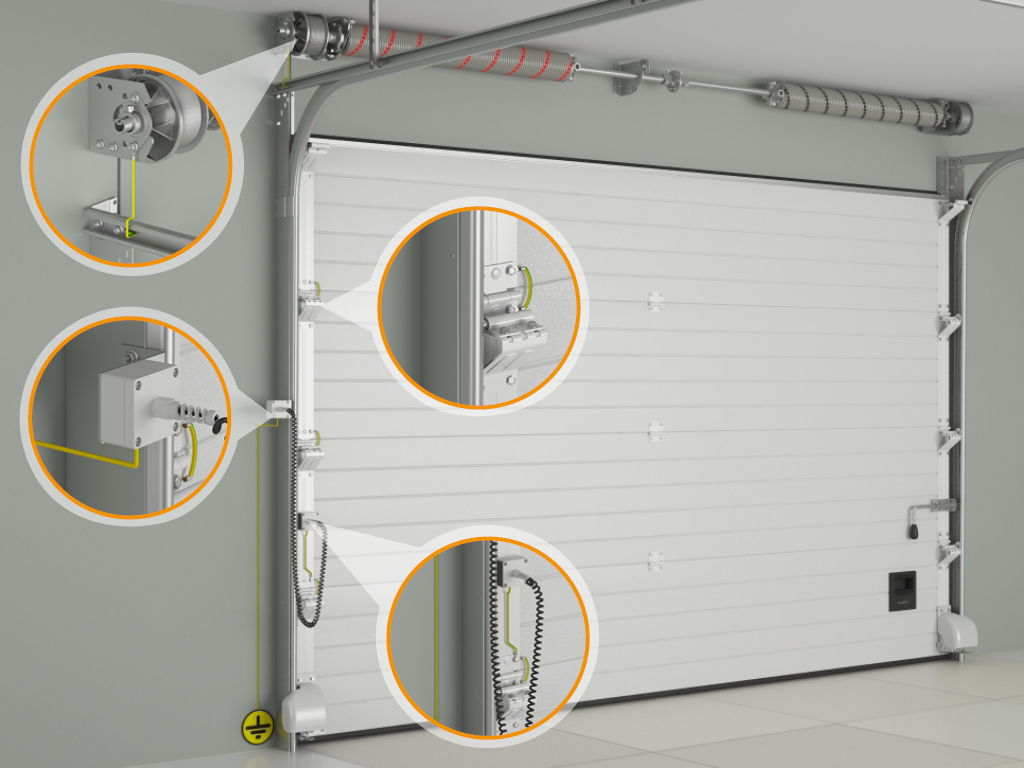

Искронедающее исполнение секционных ворот находит применение в промышленных помещениях со взрывоопасными средами. Конструктивные решения, используемые в данной модификации ворот позволяют исключить появление искр при эксплуатации, а так же предотвратить накопление опасных электростатических зарядов в узлах конструкции.

Техническое описание

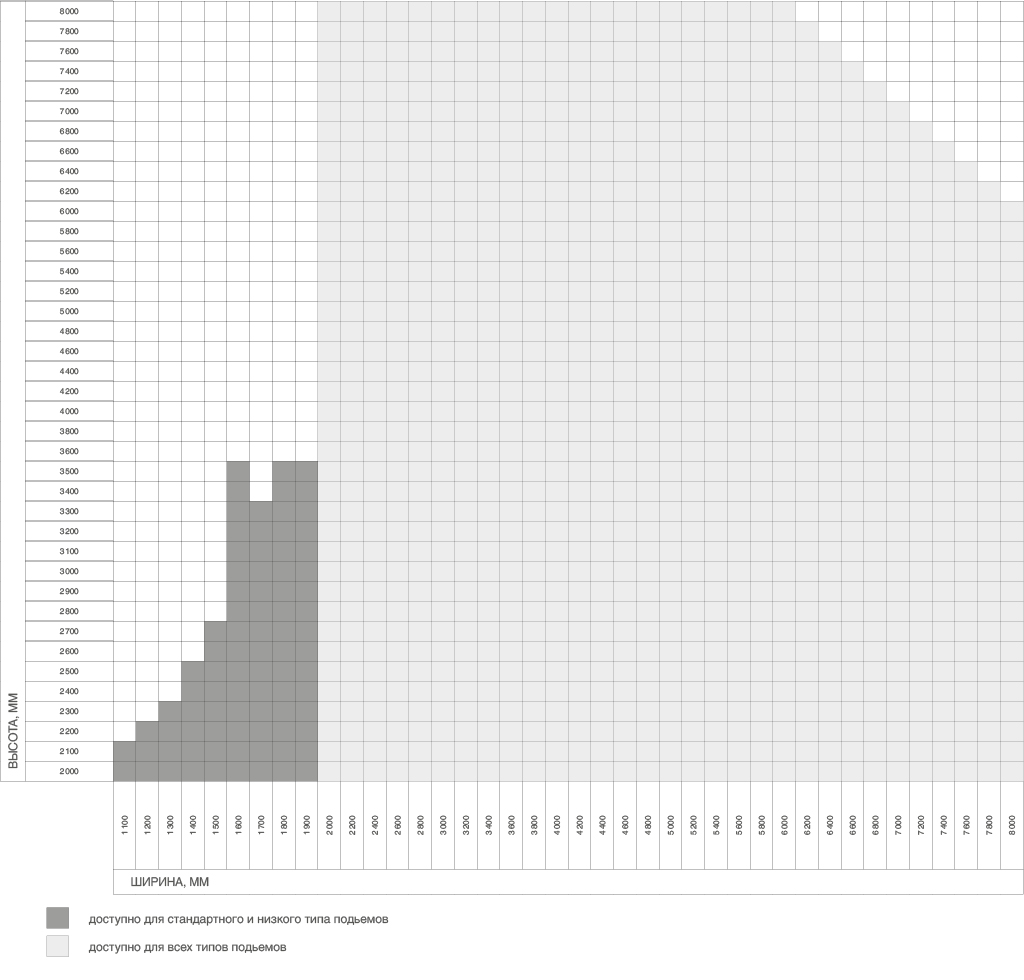

Размеры изделия

Размеры проема

Конструкция

Конструктивные решения

Технические характеристики

Условия эксплуатации

Упаковка

Наименование

Значение

Высота проема, мм

2 000–8 000

Ширина проема, мм

1 100–8 000

Притолока, мм

От 150

Пристенки, мм

От 120

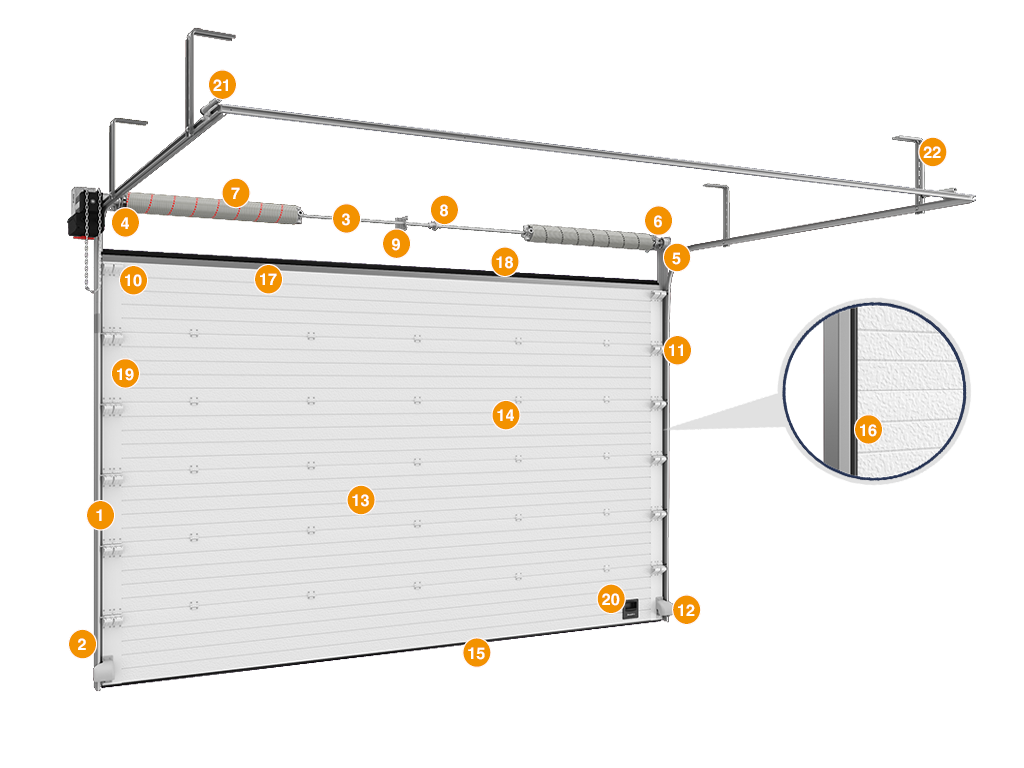

Вертикальная направляющая
Угловая стойка
Вал цилиндрический
Устройство защиты от обрыва пружины
Барабан
П-образный кронштейн
Балансирующий пружинный механизм (торсионная пружина)
Муфта соединительная
Внутренний опорный кронштейн
Верхняя опора с держателем ролика
Боковая опора с держателем ролика
Устройство защиты от разрыва троса
Сэндвич-панель
Внутренняя петля
Нижний профиль и уплотнитель
Уплотнитель боковой
Верхний профиль
Верхний уплотнитель
Боковая крышка для панелей с отверстиями для крепления
Ручка «ступенька»
Пружинный амортизатор
Кронштейн крепления к потолку

Низкий подъем, барабан спереди.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	До 190 – без потолочного привода, ширина проема до 4 500; до 235 – без потолочного привода, ширина проема более 4 500; до 10 – с потолочным приводом, ширина проема до 4 500; до 70 – с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан спереди (стандартный комплект направляющих серии rktn).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 552
A2, мм Высота горизонтальной направляющей	А - 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	До 245 – без потолочно привода, ширина проема до 4 500; до 300 – без потлочного привода, ширина проема более 4 500; до 60 – с потолочным приводом, ширина проема до 4 500; до 125 – с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан сзади.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150; ≥ 160 (с потолочным приводом)
B, мм Ширина проема	B
A, мм Высота угловой стойки	При h > 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60
Ab, мм Высота оси вала и барабана	При h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (без привода); 40...60 (с потолочным приводом)

Стандартный наклонный подъем.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 300
E, мм Длина горизонтальных направляющих	Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Высокий подъем.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	По умолчанию h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Высокий подъем, барабан снизу.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	1 330 ≤ HL ≤ h - 150
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	H + 400...600 + 280
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	≥ 300
Q, мм Зона расположения привода на вал	≥ 500

Наклонный высокий подъем.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Наклонный высокий подъем, барабан снизу.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	≥ 1 330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	> H + 680
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300 min
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	≥ 650

Вертикальный подъем.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> Н + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Вертикальный подъем, барабан снизу.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> H + 120
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	H + 680
S, мм Минимальное боковое пространство	500 min
Q, мм Зона расположения привода на вал	≥ 650

Стандартный подъем.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A - 580; R305: A - 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

Наименование	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	Значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Усилие ручного открывания и закрывания, Н, не более	260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Безотказность, количество циклов открывания-закрывания, не менее	Безотказность ворот – 120 000, торсионного механизма – 25 000 (по умолчанию)
Вес полотна ворот, кг/м²	13,5	Точное значение зависит от типоразмера панелей, используемых в конструкции ворот

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.

3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.

4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.

8. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.

Упаковка в картон	Характеристики упаковки
Описание	Система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	Картон, пенопласт, стретч-пленка, скотч
Ширина, мм	Упаковка щита – от 500 до 800
Высота, мм	Упаковка щита – от 200 до 800
Длина, мм	Упаковка щита – от 2 100 до 8 100
Вес брутто, кг	До 1 000
Количество в упаковке, шт.	Упаковка щита – от 3 до 17 панелей; упаковка направляющих – 1 система направляющих; упаковка комплектующих – коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.)

Установка

Способы монтажа

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Документация

Чертежи

Паспорта и сертификаты

Инструкции

Низкий подъем
Стандартный подъем
Высокий подъем
Высокий наклонный подъем
Вертикальный подъем
Другие

Серия isd01, низкий подъем, расчетные направляющие

PDF

DWG

Серия isd01, низкий подъем, расчетные направляющие, окантовка проема

PDF

DWG

Серия isd01, низкий подъем, расчетные направляющие, формирование проема

PDF

DWG

Серия isd01, низкий подъем, комплекты направляющих серии rktn

PDF

DWG

Серия isd01, низкий подъем, комплекты направляющих серии rktn, окантовка проема

PDF

DWG

Серия isd01, низкий подъем, комплекты направляющих серии rktn, формирование проема

PDF

DWG

Серия isd01, низкий подъем, барабан сзади

PDF

DWG

Серия isd01, низкий подъем, барабан сзади, окантовка проема

PDF

DWG

Серия isd01, низкий подъем, барабан сзади, формирование проема

PDF

DWG

Серия isd01, стандартный подъем

PDF

DWG

Серия isd01, стандартный подъем, окантовка проема

PDF

DWG

Серия isd01, стандартный подъем, формирование проема

PDF

DWG

Серия isd01, стандартный наклонный подъем

PDF

DWG

Серия isd01, стандартный наклонный подъем, окантовка проема

PDF

DWG

Серия isd01, стандартный наклонный подъем, формирование проема

PDF

DWG

Размещение калитки и окон в полотне секционных ворот (калитка серии v4st)

PDF

DWG

Размещение калитки и окон в полотне секционных ворот (калитка серии v5)

PDF

DWG

Серия isd01, высокий подъем

PDF

DWG

Серия isd01, высокий подъем, окантовка проема

PDF

DWG

Серия isd01, высокий подъем, формирование проема

PDF

DWG

Серия isd01, высокий подъем с двойным изгибом направляющих

PDF

DWG

Серия isd01, высокий подъем с двойным изгибом направляющих, окантовка проема

PDF

DWG

Серия isd01, высокий подъем с двойным изгибом направляющих, формирование проема

PDF

DWG

Серия isd01, высокий подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100)

PDF

DWG

Серия isd01, высокий подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100), окантовка проема

PDF

DWG

Серия isd01, высокий подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100), формирование проема

PDF

DWG

Серия isd01, высокий наклонный подъем

PDF

DWG

Серия isd01, высокий наклонный подъем, окантовка проема

PDF

DWG

Серия isd01, высокий наклонный подъем, формирование проема

PDF

DWG

Серия isd01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100)

PDF

DWG

Серия isd01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100), окантовка проема

PDF

DWG

Серия isd01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100), формирование проема

PDF

DWG

Серия isd01, вертикальный подъем

PDF

DWG

Серия isd01, вертикальный подъем, окантовка проема

PDF

DWG

Серия isd01, вертикальный подъем, формирование проема

PDF

DWG

Серия isd01, вертикальный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100)

PDF

DWG

Серия isd01, вертикальный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100), окантовка проема

PDF

DWG

Серия isd01, вертикальный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100 × 100), формирование проема

PDF

DWG

PDF

Паспорт «Промышленные секционные ворота серии isd01»

PDF

Паспорт «Промышленные секционные ворота серии isd01И»

PDF

Сертификат соответствия «Ворота для зданий и сооружений»

PDF

Сертификат «Секционные ворота для работы во взрывоопасных средах»

PDF

Сертификат соответствия «Сэндвич-панели»

PDF

Сертификат соответствия «Изделия комплектующие для ворот»

PDF

Сертификат соответствия «Ворота секционные металлические» (Беларусь)

PDF

Экспертное заключение, соответствие СанПиН

PDF

Инструкция по монтажу промышленных секционных ворот серии isd01

PDF

Инструкция по монтажу секционных ворот со стандартным и высоким типами подъема

PDF

Инструкция по монтажу секционных ворот на вертикальном типе подъема, барабан снизу

PDF

Сервисная книжка «Секционные ворота»
