Зона применения:

Цеха предприятий тяжелого машиностроения, металлообработки, ТЭЦ и энергетические комплексы, предприятия нефтегазовой отрасли — откатные промышленные ворота с нижней направляющей для широких проемов.
Терминалы загрузки и разгрузки фур, логистические парки, распределительные центры — откатные металлические ворота для складов и логистических хабов.
Ангары под сельхозтехнику, элеваторы, зернохранилища, фермы, склады удобрений — откатные ворота для агропромышленных предприятий и животноводческих комплексов.
Ангары в аэропортах, частные терминалы, авиабазы — откатные ворота с нижней направляющей для ангаров и авиационных объектов.

Заказать с монтажом

Промышленные откатные ворота с нижней направляющей серии isg-lg, volgograd.doorhan.ru

Внешний вид

Дизайн

Цвета

Гладкая

RAL 9003 (белый, стандартный)

RAL 8014 (коричневый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 1014 (бежевый)

RAL 7004 (серый)

Нестандартный цвет по карте RAL

Комплектация

Базовая

Дополнительная

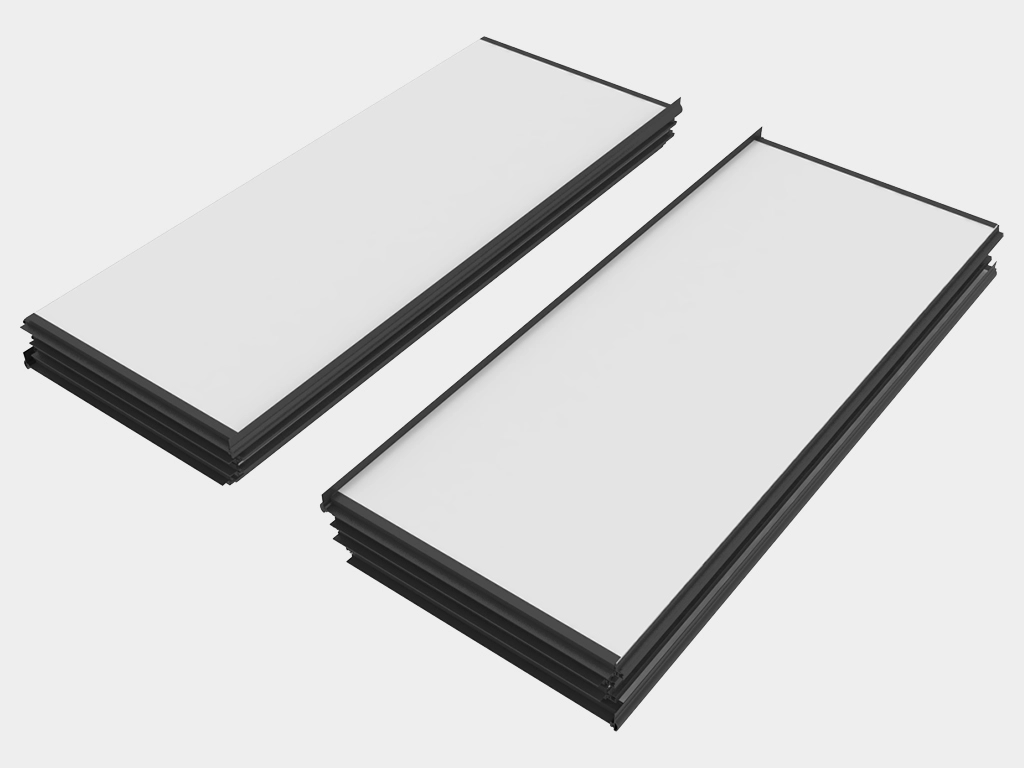

Полотно поставляется в сборе (стальные сэндвич-панели, петли, ролики, резиновые уплотнители).

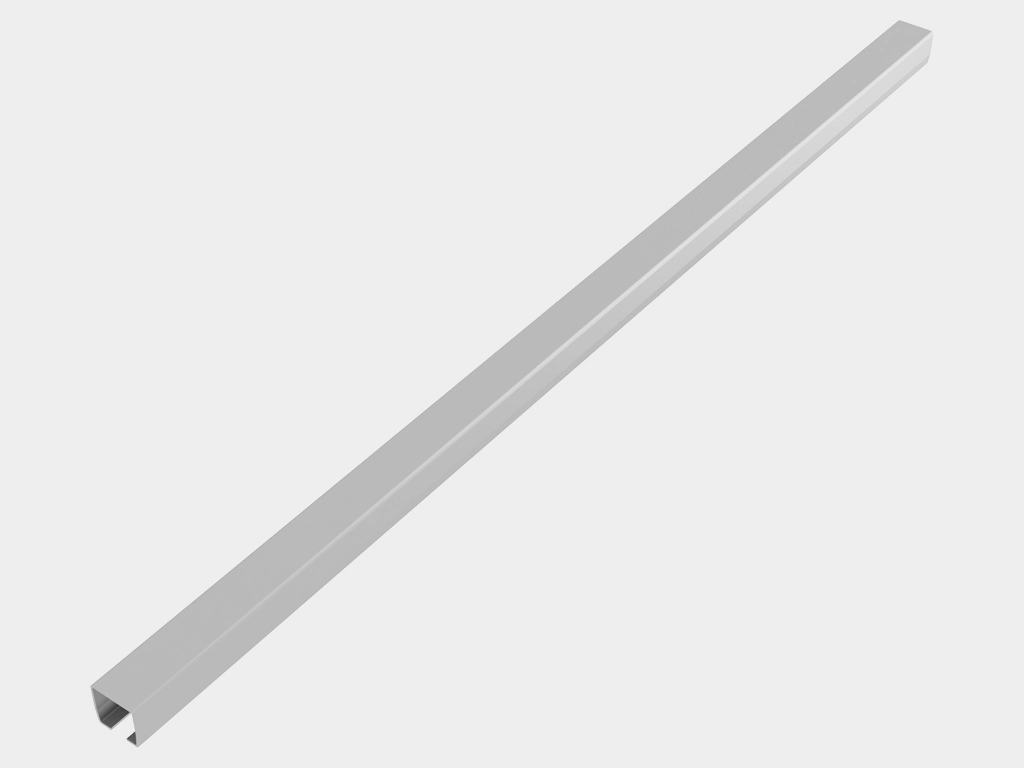

Стальная верхняя направляющая.

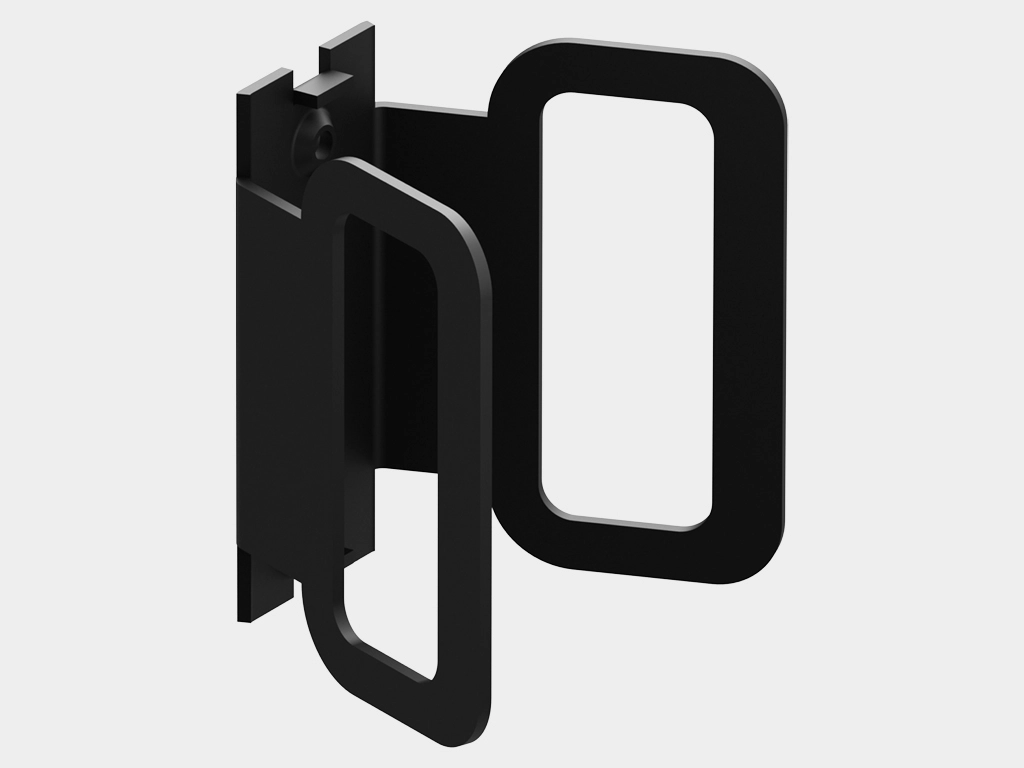

Ручка.

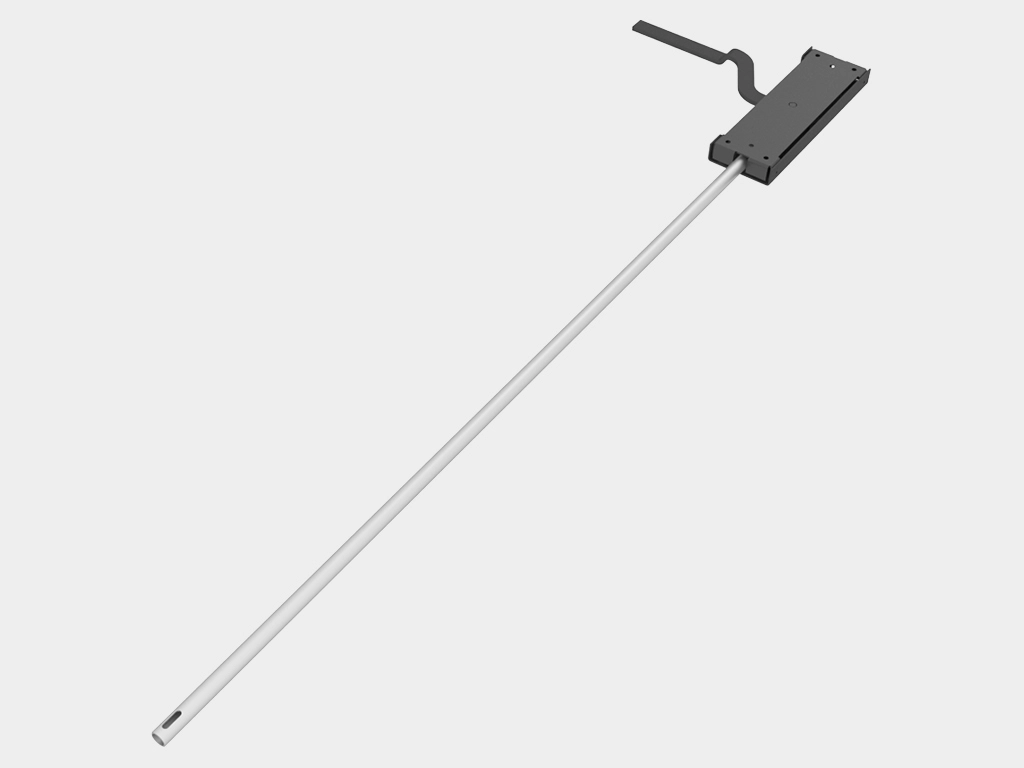

Задвижки ригельные.

Стальная нижняя направляющая.

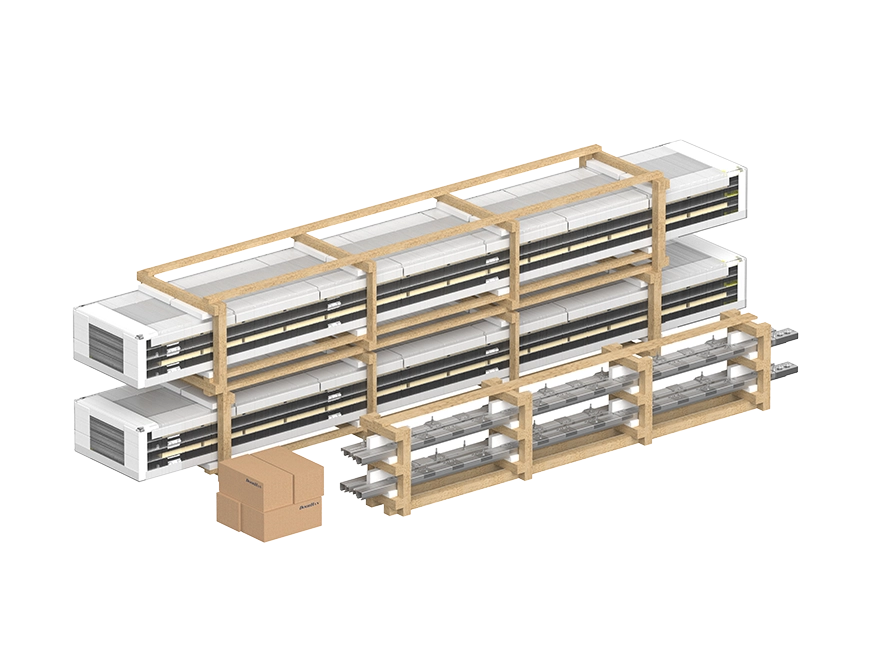

Полотно ворот упаковывается в компактную пачку панелей, соединенных между собой петлями. По периметру пачки полотна устанавливаются пенопластовые уголки. Затем пачка оборачивается воздушно-пузырчатой пленкой. Полотно и направляющие обрамляются деревянной обрешеткой.

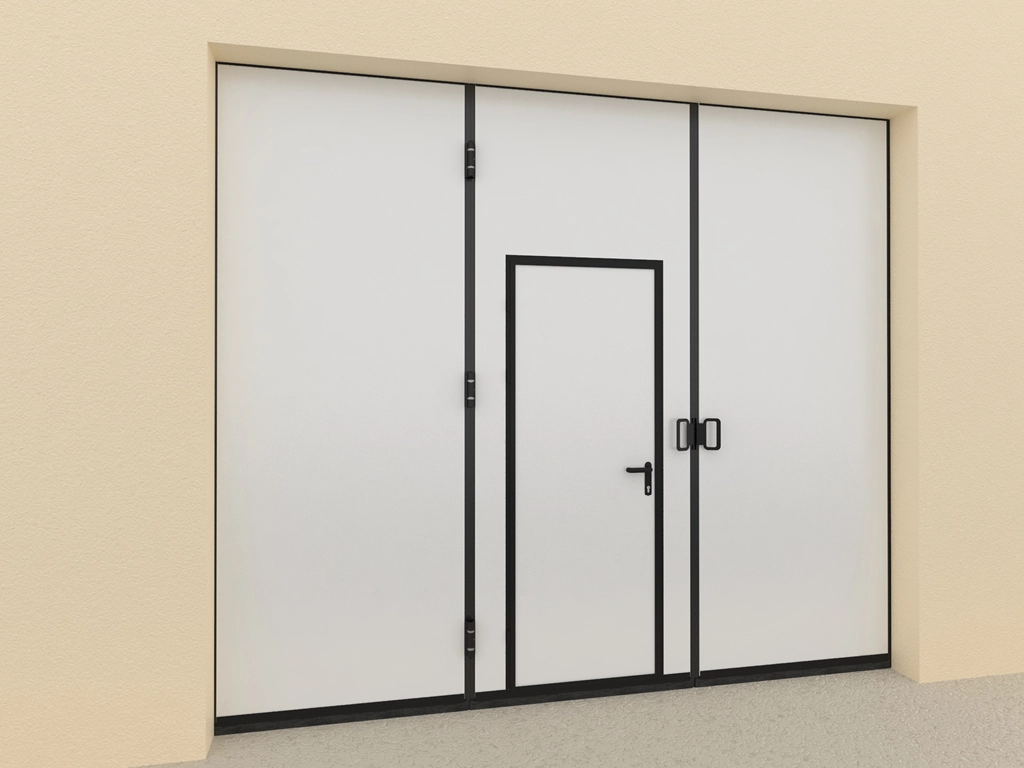

Калитка в алюминиевой раме. Стандартный цвет рамы – RAL 9005 (черный).

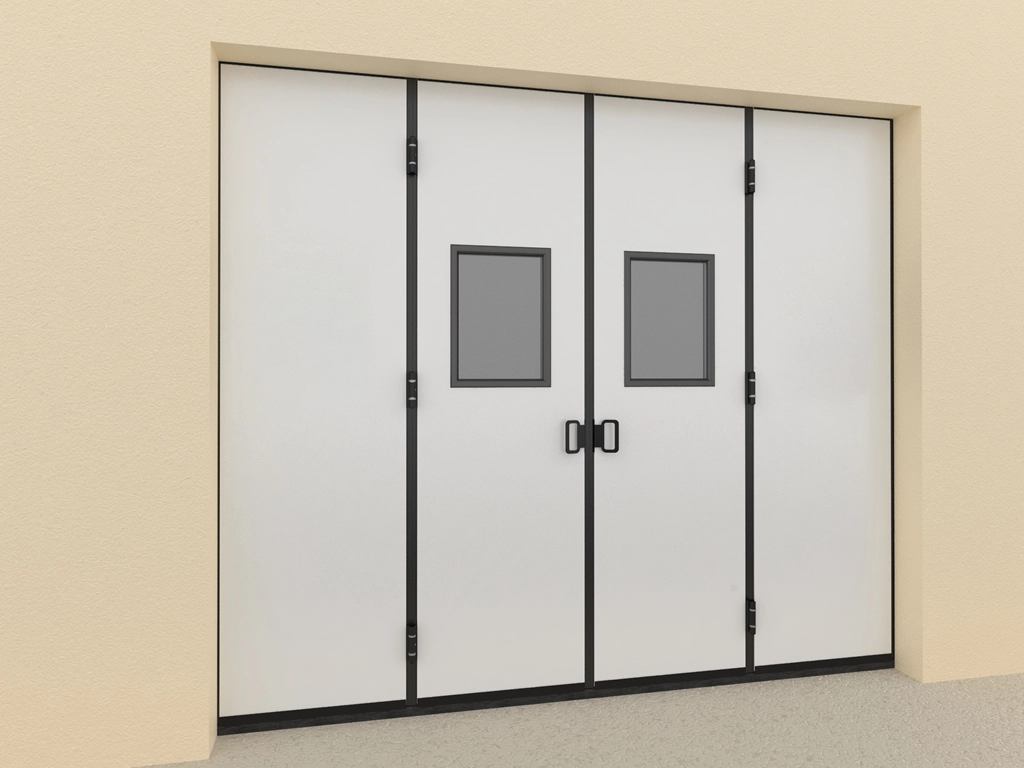

Окно в алюминиевой раме с заполнением прозрачным поликарбонатом толщиной 3 мм. Стандартный цвет рамы – RAL 9005 (черный).

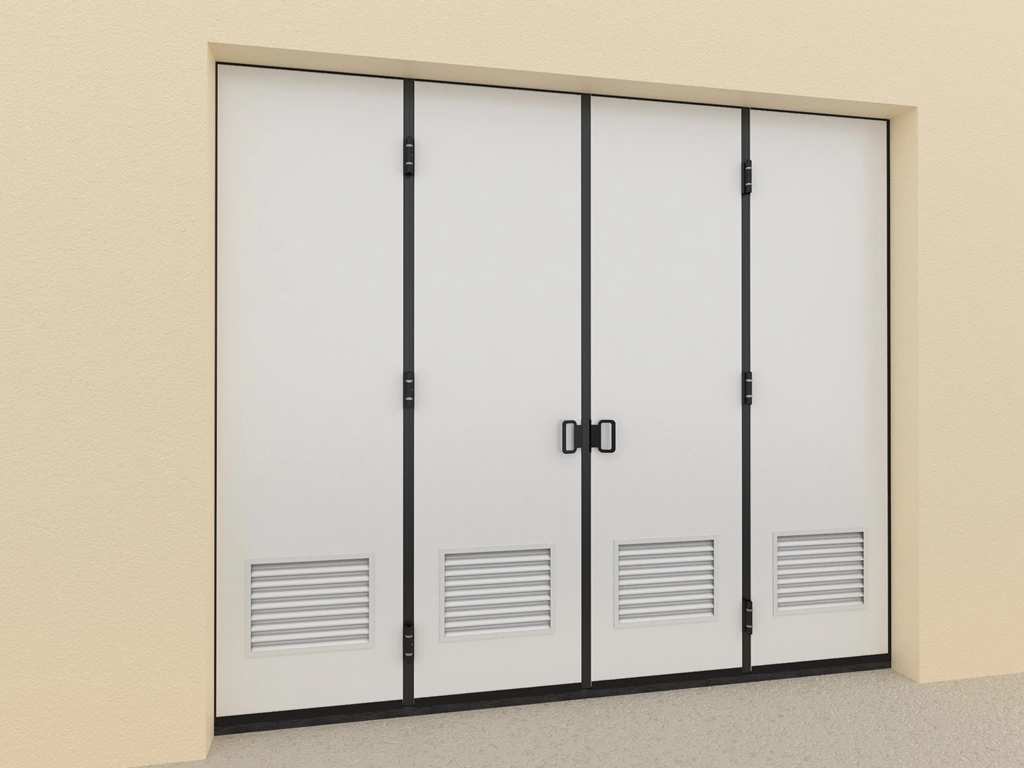

Вентиляционная решетка. Стандартный цвет – RAL 9003 (белый).

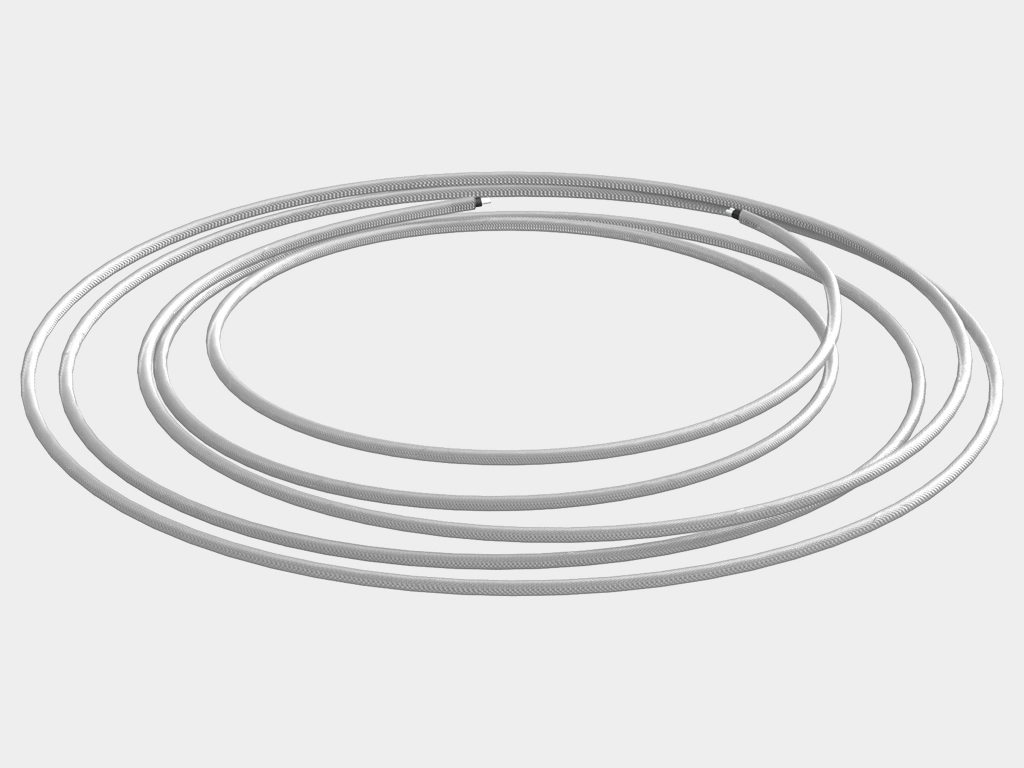

Кабель обогрева нижней направляющей.

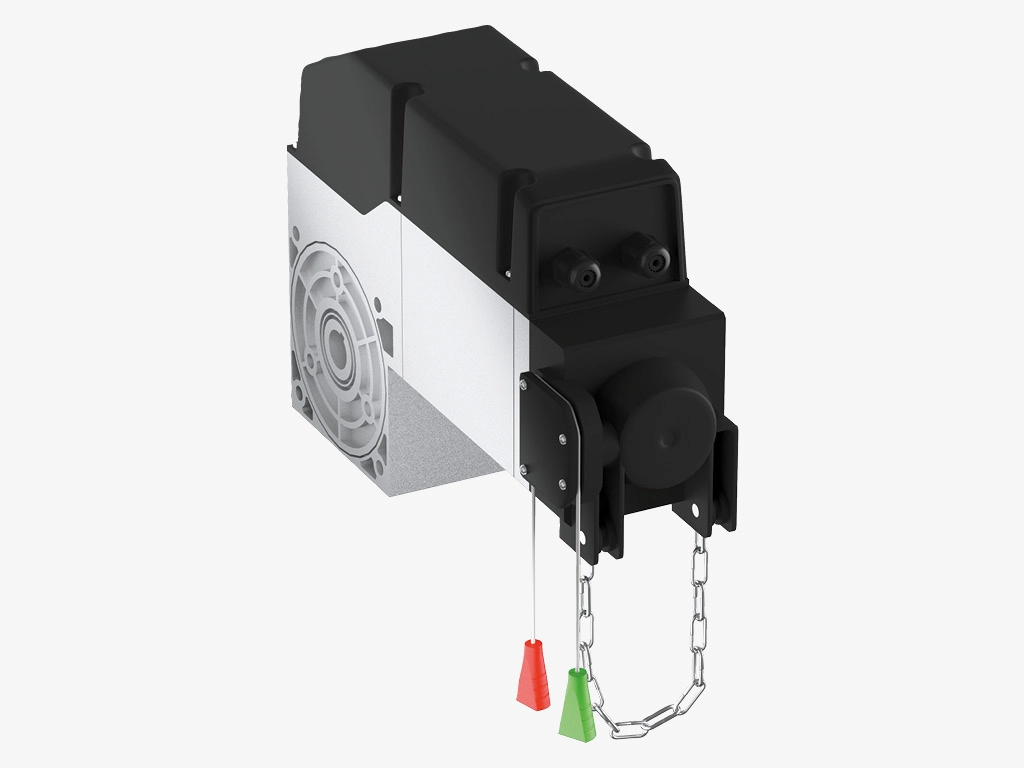

Привод серии shaft-120 или shaft-200. Подбирается в зависимости от площади проема.

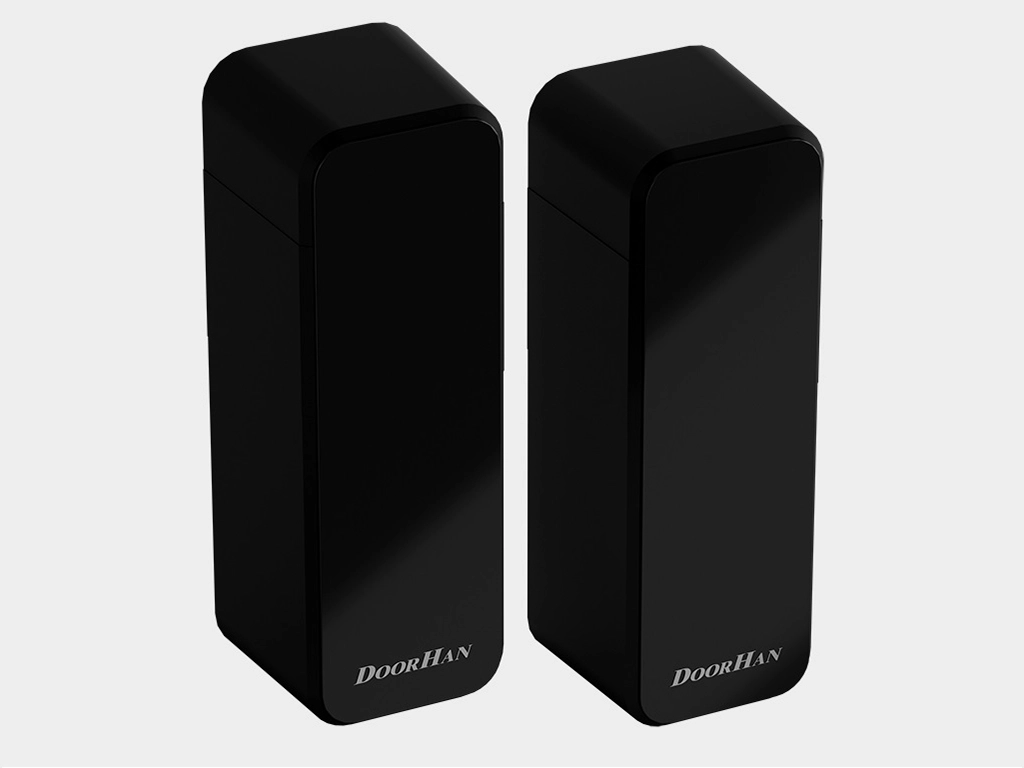

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов, состоящие из инфракрасного передатчика и приемника.

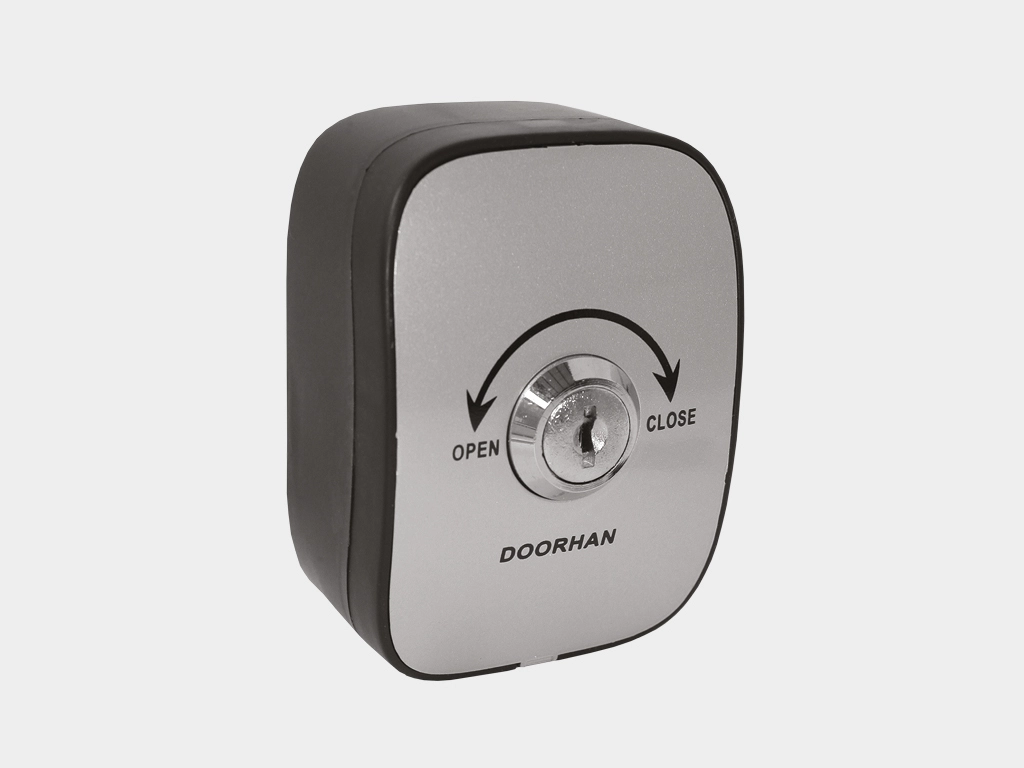

Ключ-кнопка для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

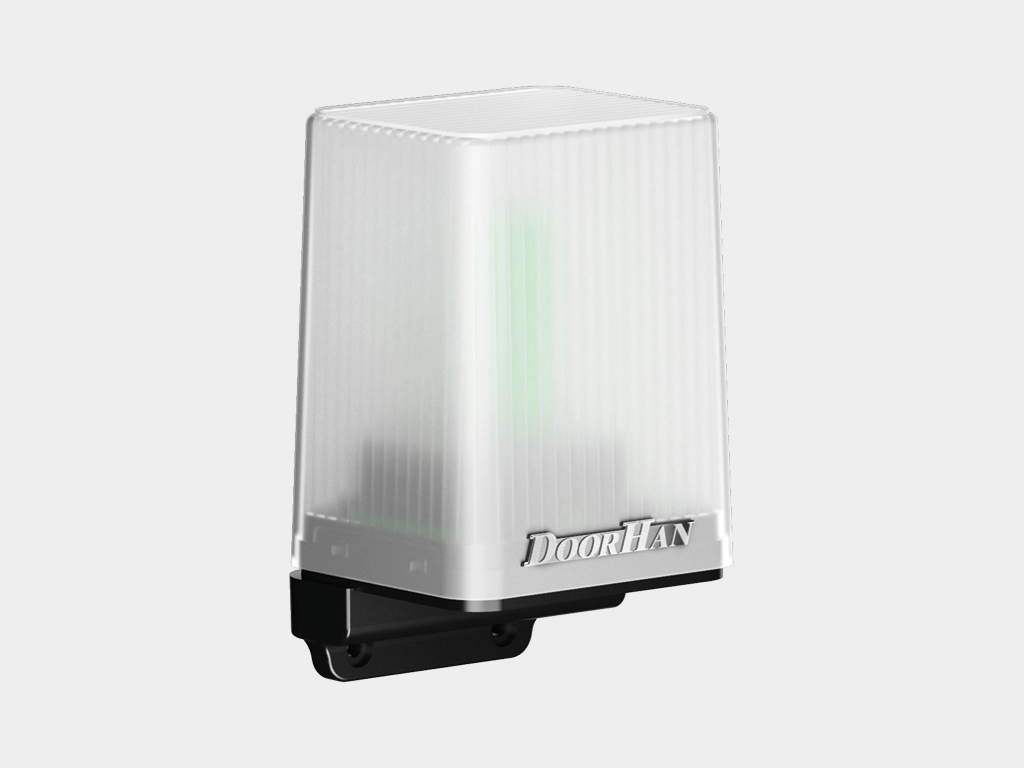

Сигнальная светодиодная лампа с антенной для оповещения о движении ворот.

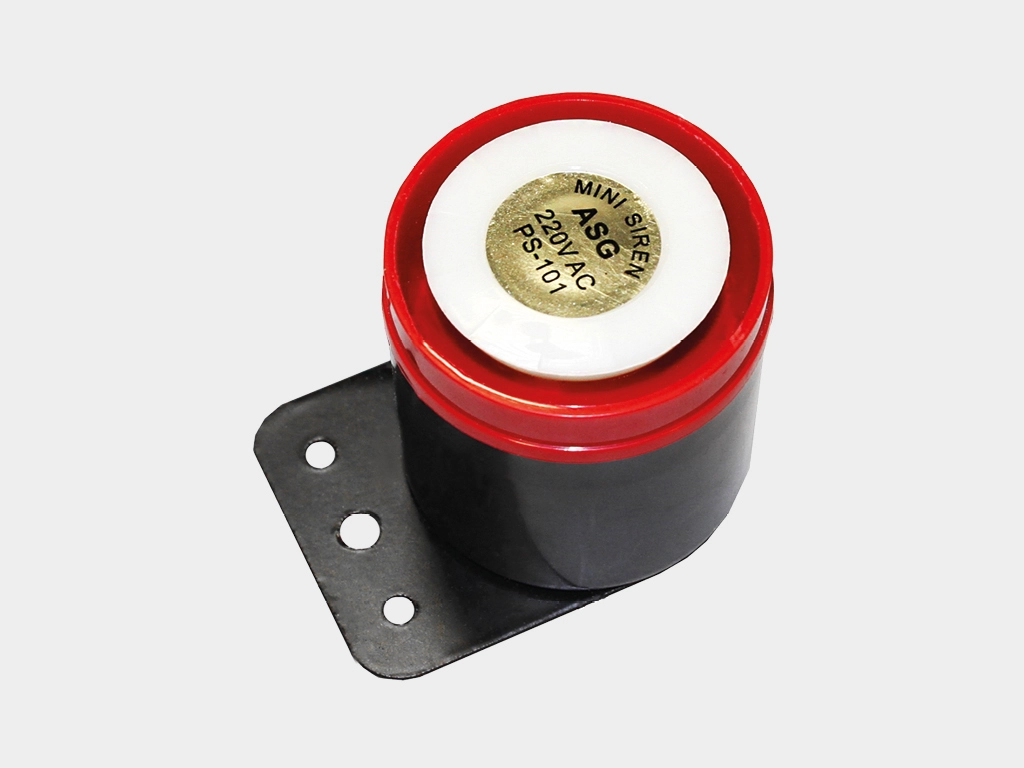

Сирена для звукового оповещения о движении ворот.

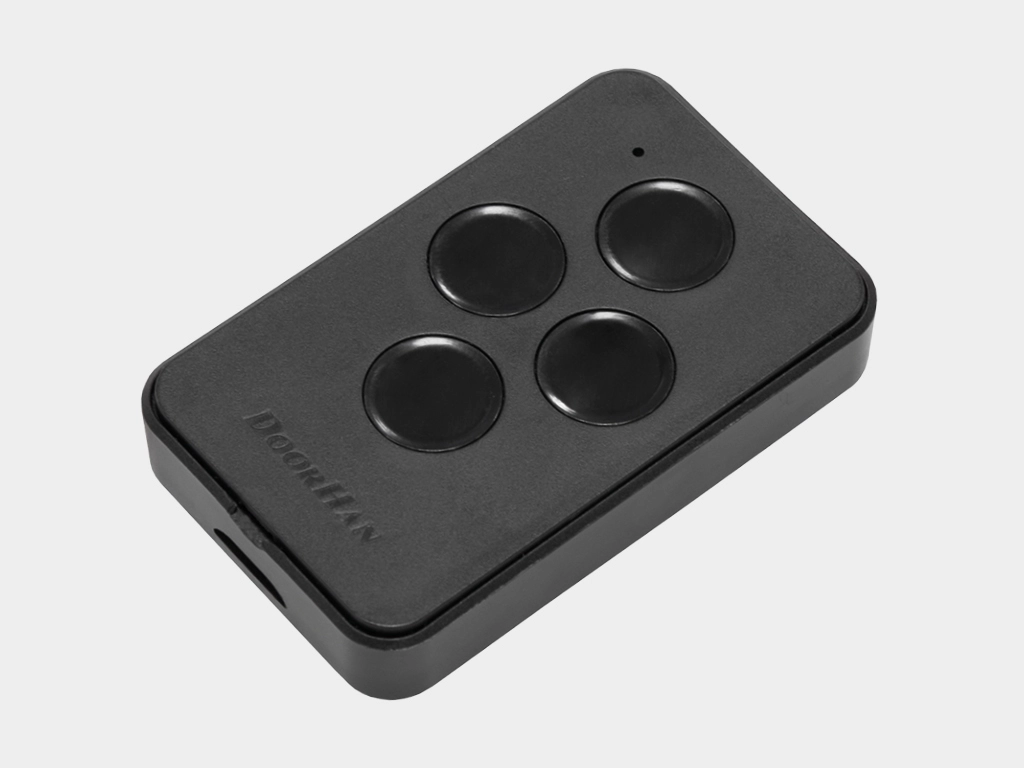

Пульт для дистанционного управления четырьмя автоматическими устройствами.

Техническое описание

Размеры изделия

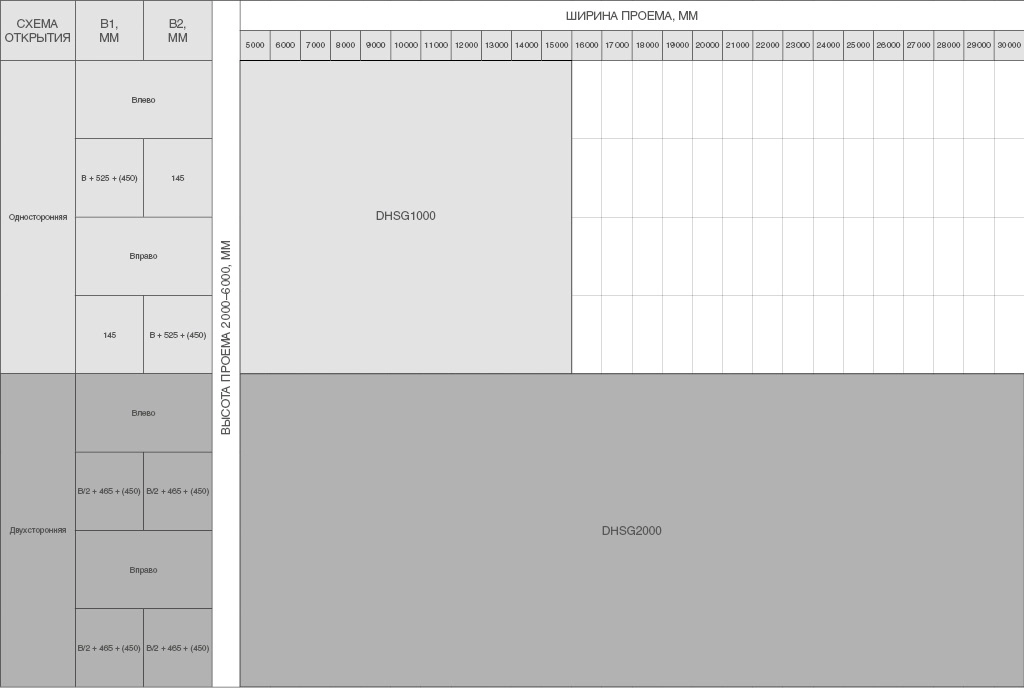

Размеры проема

Конструкция

Конструктивные решения

Технические характеристики

Условия эксплуатации

Упаковка

Наименование

Значение

Ширина проема, мм

5 000–30 000

Высота проема, мм

2 000–10 000

Притолока, мм

От 350

Пристенки, мм

От 145 (в зависимости от схемы открывания)

Толщина панели, мм

55 (для высоты проема 2–8 м), 65 (для высоты проема 8–10 м)

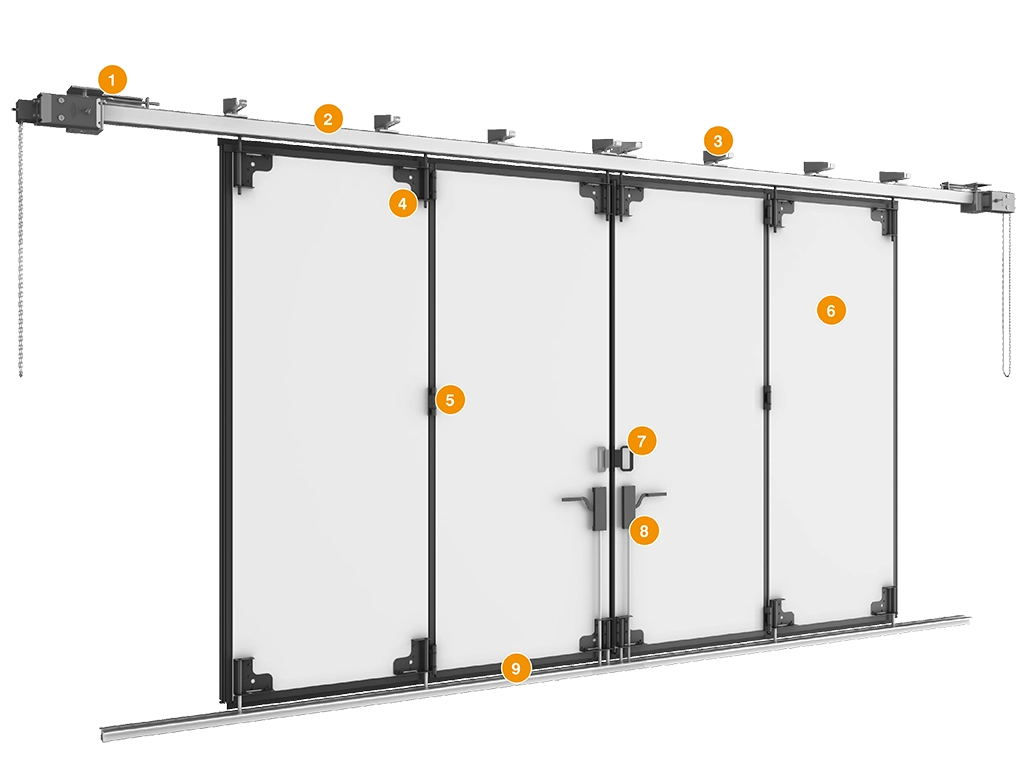

Кронштейн крепления привода
Верхняя направляющая
Кронштейны крепления верхней направляющей
Кронштейн крепления верхнего ролика
Петля
Сэндвич-панель
Ручка
Ригельная задвижка
Нижний щеточный уплотнитель
Нижняя направляющая

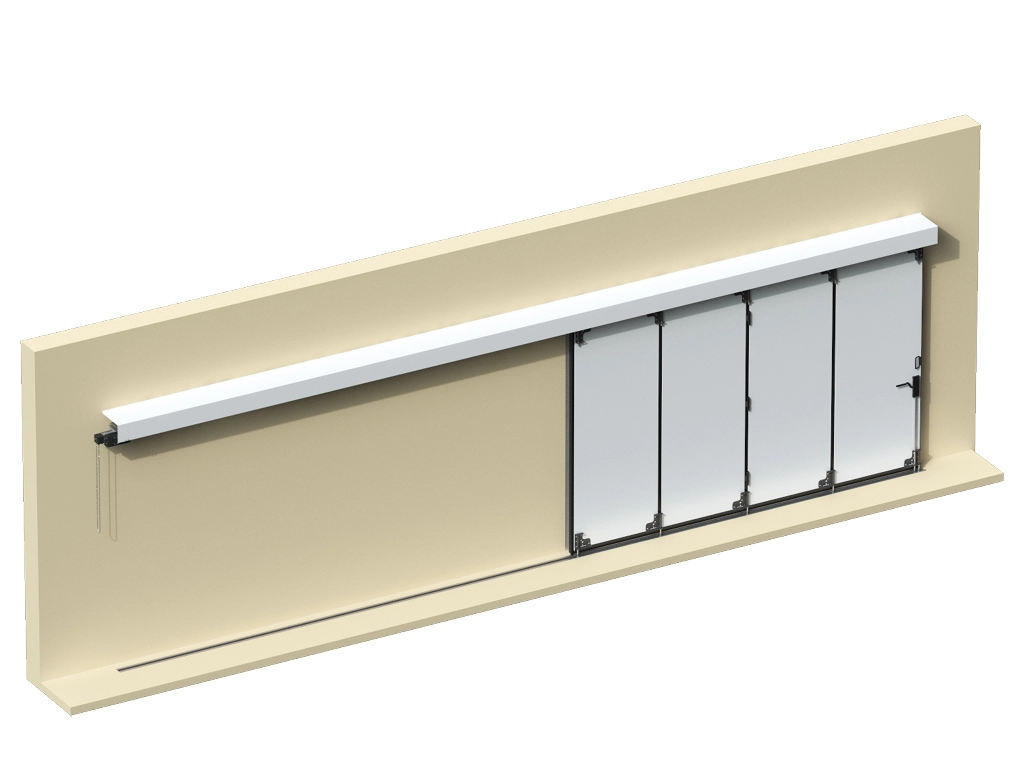

Открывание влево.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	5 000–15 000
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	(B + 60) + 385 (без привода), (B + 60) + 835 (с приводом)
b2, мм Правый пристенок	145

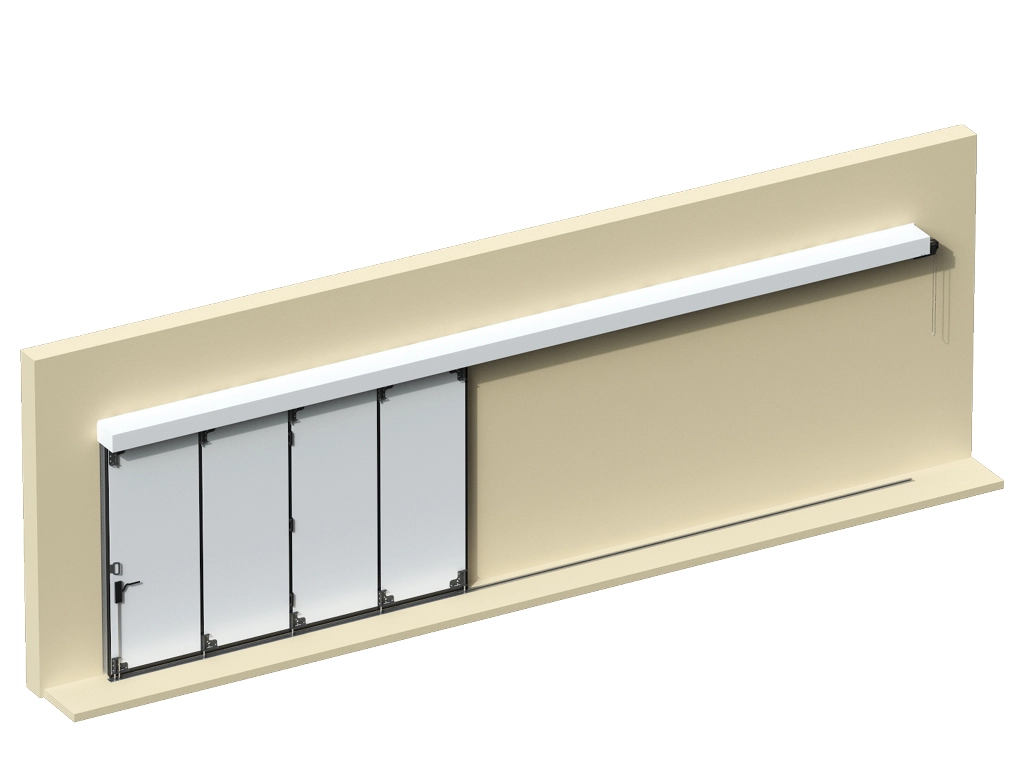

Открывание вправо.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	5 000–15 000
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	145
b2, мм Правый пристенок	(В + 60) + 385 (без привода), (В + 60) + 835 (с приводом)

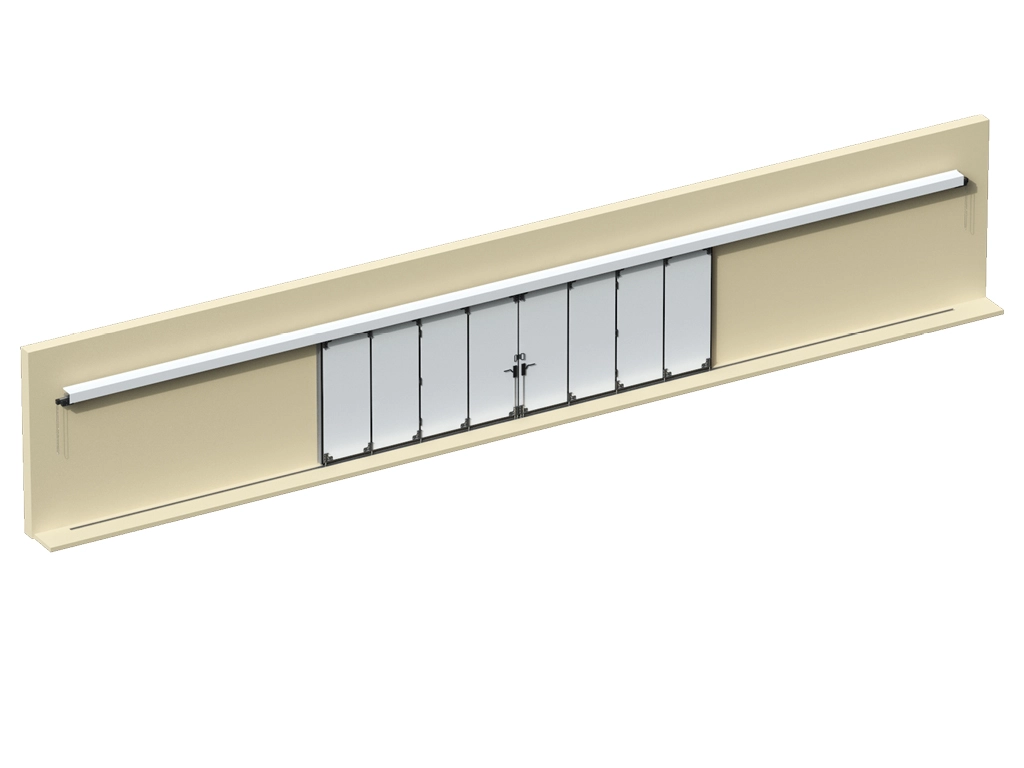

Двустороннее открывание.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	5 000–30 000
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	(В + 60)/2 + 385 (без привода), (В + 60)/2 + 835 (с приводом)
b2, мм Правый пристенок	(В + 60)/2 + 385 (без привода), (В + 60)/2 + 835 (с приводом)

Наименование	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65	При толщине сэндвич-панели 55 мм
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м²	25	При толщине сэндвич-панели 55 мм
Группа горючести по ГОСТ 30244-94	Г2 (умеренно горючие)	При толщине сэндвич-панели 55 мм
Группа воспламеняемости по ГОСТ 30402-96	В2 (умеренно горючие)	Ппри толщине сэндвич-панели 55 мм

1. Откатные ворота с нижней направляющей должны работать плавно, без заклиниваний и рывков.

2. Ручное открывание и закрывание откатных ворот должно осуществляться только при помощи ручки.

3. При открывании ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно. Запрещается двигать щит резкими толчками.

4. Для предотвращения несчастных случаев следите за тем, чтобы во время движения откатных ворот люди и животные не находились в зоне их действия.

5. Следите за тем, чтобы во время движения откатных ворот в проеме не было посторонних предметов.

6. Своевременно очищайте подвижные части ворот во избежание их заклинивания.

7. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т.д.) во время движения.

8. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр (не реже 1 раза в год).

9. Не допускается удерживать полотно движущихся откатных ворот. Это может привести к травме или поломке конструкции.

Упаковка в дерево	Характеристики упаковки
Длина, мм	Длина упаковки зависит от длины сэндвич-панелей
Ширина, мм	Ширина упаковки равна ширине сэндвич-панелей + 150 мм
Высота, мм	Высота упаковки зависит от количества сэндвич-панелей

Установка

Способы монтажа

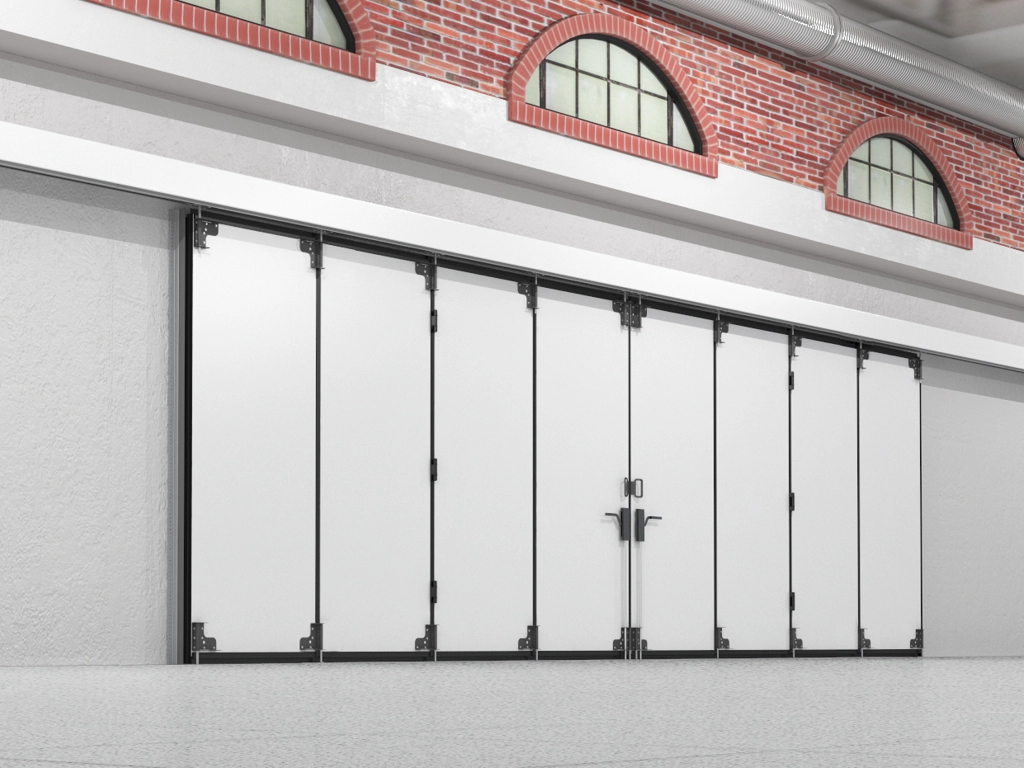

Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены.

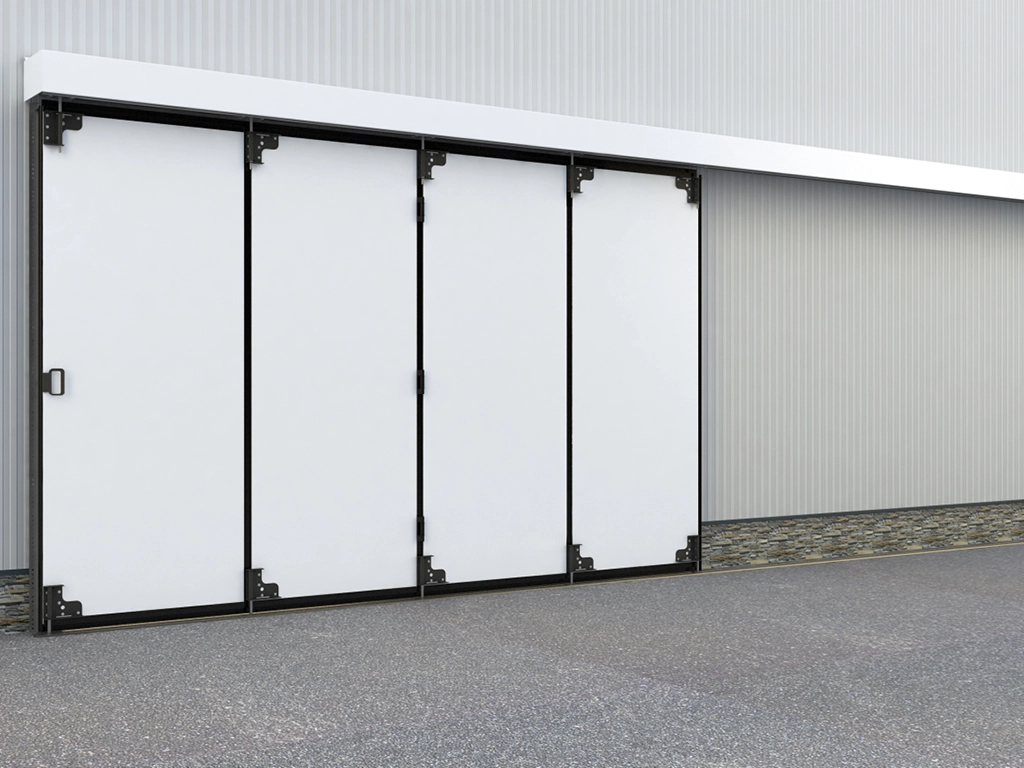

Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.

Документация

Паспорта и сертификаты

Инструкции

PDF

Паспорт «Промышленные откатные ворота с нижней направляющей»

PDF

Сертификат «Ворота для зданий и сооружений. Серийный выпуск»

PDF

Сертификат «Изделия комплектующие для ворот металлических DoorHan для зданий и сооружений»

PDF

Инструкция по монтажу откатных ворот с нижней направляющей

PDF

Сервисная книжка «Откатные ворота с нижней направляющей»
