Скоростные складывающиеся ворота серии speedfold sdfs купить в Волгограде по выгодной цене от производителя DoorHan

Зона применения:

Цеха, производственные корпуса, ангары, где проемы подвержены воздействию сильного ветра.
Наружные и внутренние проемы зон приемки, отгрузки и хранения, в том числе в регионах с неблагоприятными погодными условиями.
Фасадные проемы, въезды на территорию, где требуется защита от ветра, осадков и сквозняков при сохранении микроклимата внутри.
Помещения любого назначения, где важны высокая скорость цикла и устойчивость к ветру.

Заказать с монтажом

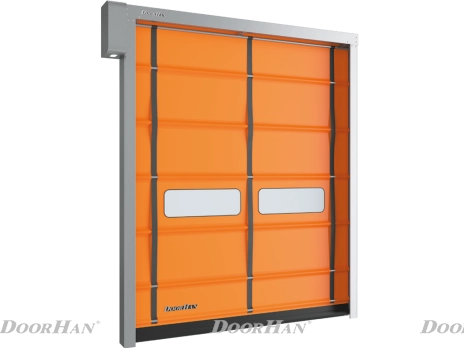

Скоростные складывающиеся ворота серии speedfold sdfs, volgograd.doorhan.ru

Внешний вид

Цвета

RAL 9003 (белый)

RAL 9006 (серебристый)

RAL 9005 (черный)

RAL 1013 (жемчужно-белый)

RAL 6005 (зеленый)

RAL 8017 (коричневый)

RAL 3005 (красный)

RAL 5005 (синий)

RAL 7038 (серый)

Оцинкованная сталь (без покрытия)

Комплектация

Базовая

Дополнительная

Вал из оцинкованной стали.

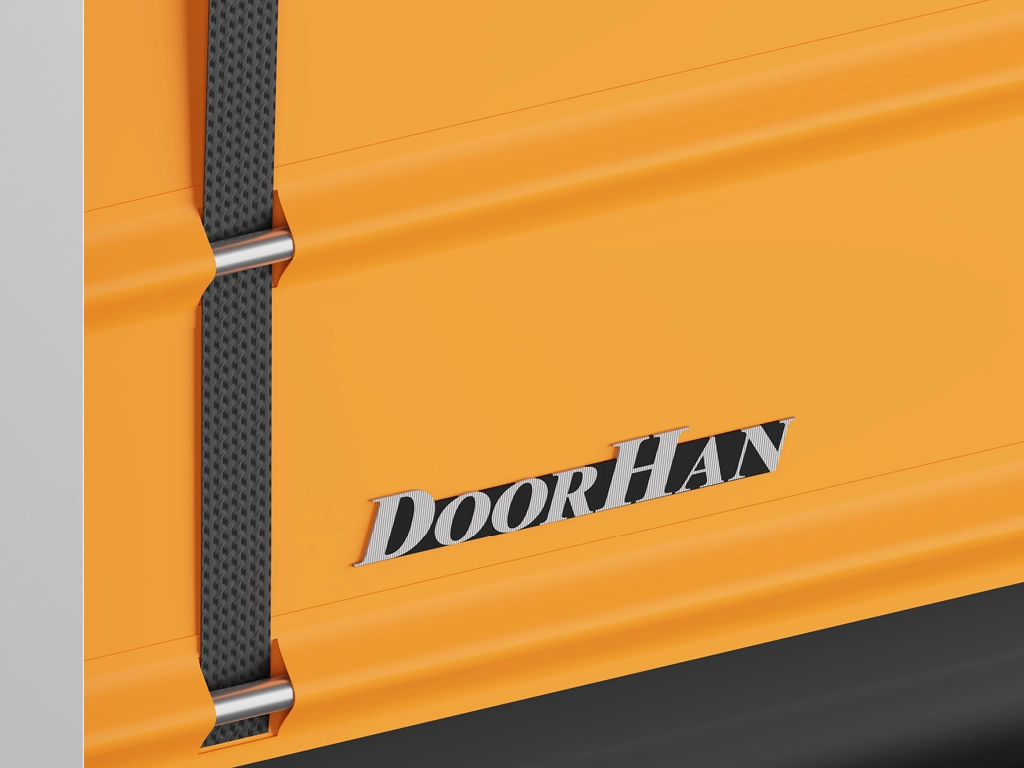

Полотно.

Блок управления.

Фотоэлементы.

Выносные фотоэлементы на столбиках и сигнальные лампы.

При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот.

Артикул «Transmitter 4». Пульт 4-канальный серии transmitter 4 (трансмиттер 4) предназначен для дистанционного управления четырьмя автоматическими устройствами DoorHan или автоматикой других производителей, к которой подключен радиоприемник DoorHan.

Артикул «DHRE-1». Приемник внешний одноканальный серии dhre-1 предназначен для приема радиосигнала на частоте 433 МГц.

Артикул «DHRE-mini». Приемник внешний одноканальный серии dhre-mini (dhre-мини) предназначен для приема радиосигнала на частоте 433 МГц. Отличается компактным размером и имеет провода для подключения.

Артикул «AD-06». Датчик-радар автоматических дверей серии ad-06 предназначен для автоматического управления электроприводами.

Артикул «PAM». Детектор движения промышленный pam предназначен для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.

Артикул «BTM - PRO». Детектор движения промышленный btm - pro предназначен для управления промышленными воротами и другими устройствами, ипользует функцию фильтраци, Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.

Артикул «KEYSWITCH_N». Ключ-кнопка серии keyswitch_n (ключ-кнопка_н) используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота.

Артикул «PHOTOCELL-N». Фотоэлементы серии photocell-n (фотоэлемент-н) — это устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс полотна ворот. Дальность действия фотоэлементов — до 20 м.

Артикул «DKH009». Большая кнопка управления скоростными воротами.

Артикул «LAMP-PRO». Сигнальная лампа серии lamp-pro (лампа-про) предупреждает о начале движения ворот и работает в течение всего цикла открывания-закрывания.

Артикул «LOOP1». Одноканальный детектор магнитной петли loop-1 (контур-1). Артикул «LOOP2». Двухканальный детектор магнитной петли loop-2 (контур-2). Детекторы предназначены для управления шлагбаумами, воротами и парковочными системами. Одноканальный детектор используется для контроля доступа и управления одним транспортным потоком; двухканальный — для контроля доступа и управления двумя транспортными потоками или определяет направление движения потока автомобилей.

Техническое описание

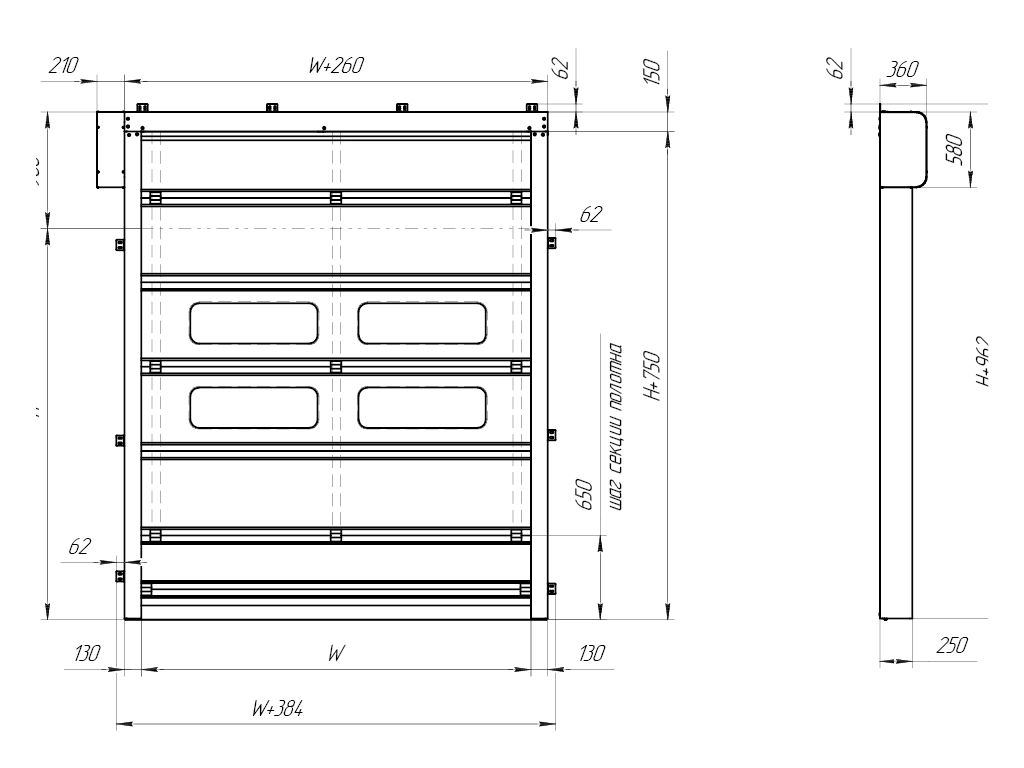

Размеры изделия

Конструкция

Конструктивные решения

Технические характеристики

Условия эксплуатации

Упаковка

Наименование

Значение

Ширина проема, мм

1 800–5 800 (изготовление ворот шириной более 5 800 мм возможно по индивидуальному запросу)

Высота проема, мм

1 800–6 000 (изготовление ворот высотой более 6 000 мм возможно по индивидуальному запросу)

Притолока, мм

От 1 000

Пристенки, мм

От 250

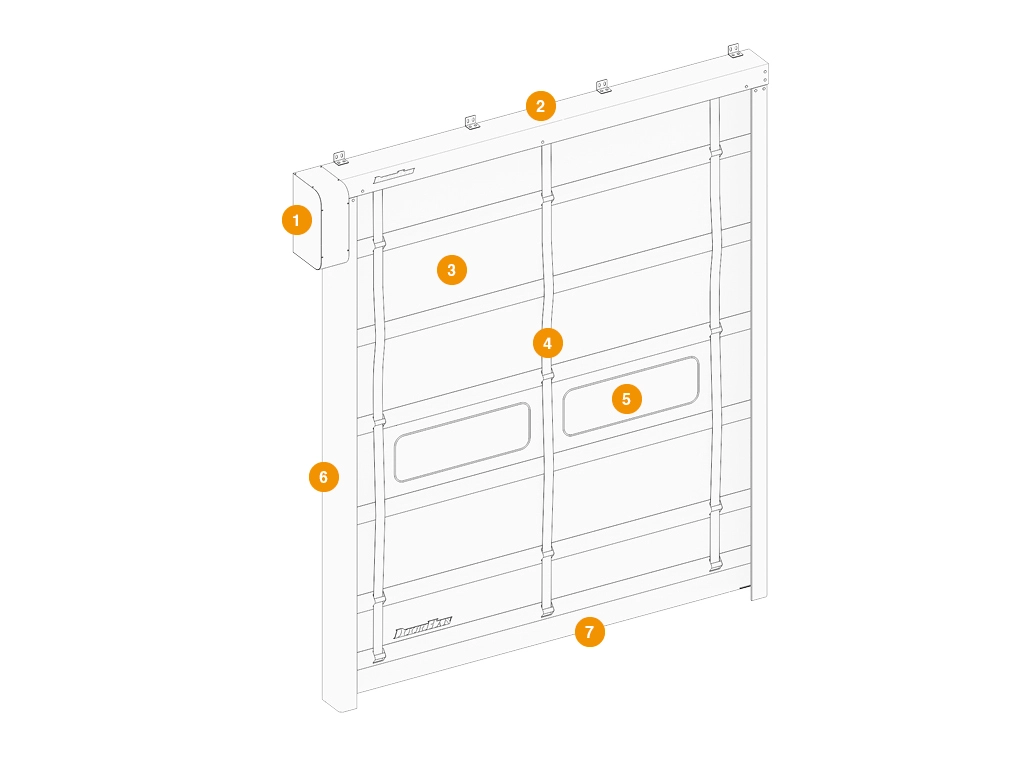

Привод
Короб вала
Полотно
Ремень
Вставка прозрачная (окно/панель)
Вертикальная направляющая
Нижняя кромка полотна

Наименование	Значение	Примечание
Ветровая нагрузка, км/ч	CLASS2 (до 90)	Для ворот шириной до 12 000 мм
Ветровая нагрузка, км/ч	CLASS3 (до 120)	Для ворот шириной до 5 000 мм
Ветровая нагрузка, км/ч	CLASS4	Для ворот шириной до 3 000 мм
Скорость открывания, м/с	До 1,0
Скорость закрывания, м/с	До 0,5
Диапазон рабочих температур, °С	-30…+50	При эксплуатации в температурном режиме -16...-30 °С нельзя установить прозрачные секции; опция "Профиль безопасности" недоступна.
Мощность, Вт	1 500
Класс защиты IP	IP54	Концевые положения отслеживаются энкодером
Напряжение питания, В	220 В/50 Гц	Однофазное
Безотказность, количество циклов открывания-закрывания, не менее	1 000 000	Зависит от условий эксплуатации
Аварийное открытие	Возможно	В случае внештатного отключения питания открывание осуществляется при помощи подключения дополнительного внешнего источника питания. Также допускается механическое поднятие полотна ворот при помощи специализированной техники (вилочные погрузчики, комбилифты)

1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.

2. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

3. Не допускайте загрязнения направляющей ПВХ-полотна.

4. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

5. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Упаковка в дерево	Характеристики упаковки
Состав	Упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, закреплено все хомутами
Длина, мм	Зависит от длины соcтавных частей ворот
Ширина, мм	640–705
Высота, мм	480–730

Установка

Способы монтажа

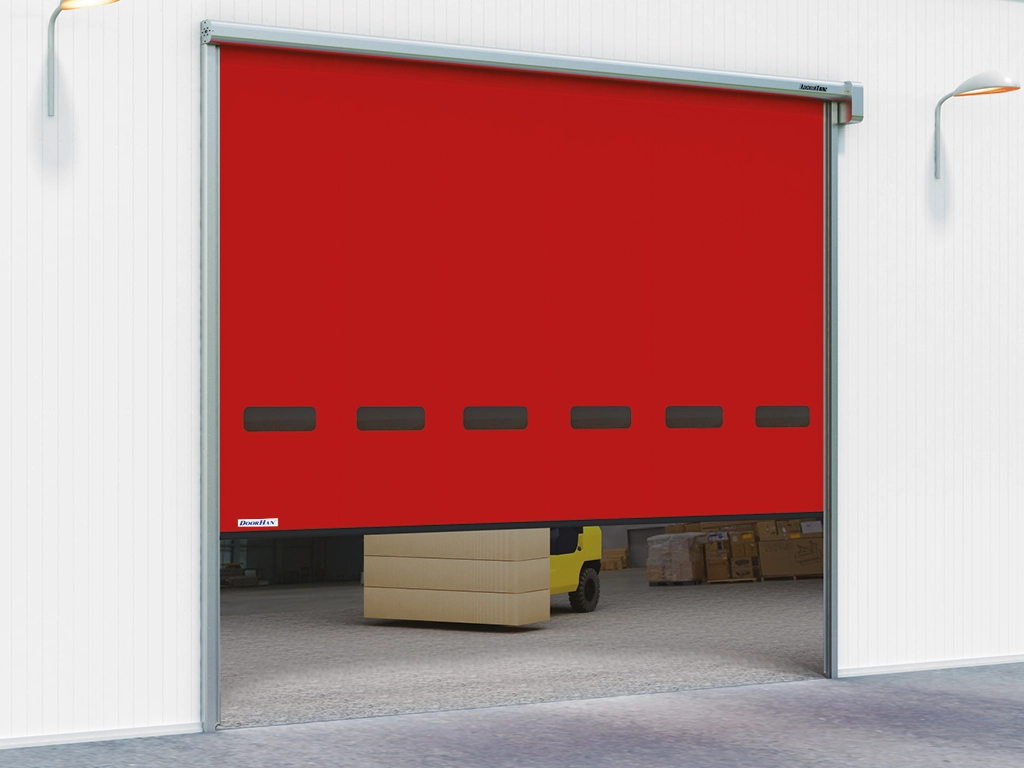

Накладнoй монтаж скоростных ворот.

Документация

Чертежи

Паспорта и сертификаты

Инструкции

Скоростные складывающиеся ворота серии speedfold sdfs

PDF

Схема установки скоростных складывающихся ворот серии speedfold sdfs

PDF

Сертификат соответствия (скоростные ворота)

PDF

Сертификат соответствия (блоки управления)

PDF

Паспорт на скоростные складывающиеся ворота

PDF

Инструкция по монтажу и эксплуатации «Скоростные складывающиеся ПВХ-ворота серии speedfold sdfs»

PDF

Блок управления серии DoorHan servo

PDF

Сервисная книжка скоростных рулонных ворот

PDF

Датчик-радар базовый серии pa

PDF

Датчик-радар серии pro bt
