Шторы противодымные с пределом огнестойкости e60 и e120 купить в Волгограде по выгодной цене от производителя DoorHan

Зона применения:

Индустриальные парки, заводы, фабрики, энергетические и нефтегазовые объекты, электростанции, машиностроительные предприятия, производственные комплексы, деревообрабатывающие производства, механические цеха, цеха пищевого производства.
Распределительные и транспортно-логистические центры, индустриальные и логистические парки, технопарки.
Складские комплексы и помещения, книгохранилища, хранилища музейных фондов, архивы.
Котельные, насосные станции, лабораторные помещения, ремонтные цеха, мастерские.
Транспортные и ремонтные депо, аэропорты, вертолетные площадки, железнодорожные вокзалы, автовокзалы, автостоянки, гаражи, авторемонтные мастерские.
Жилые комплексы, паркинги, выставочные и торговые центры.
Театры, школы, кинотеатры, концертные залы, музеи, библиотеки, цирки, спортивные комплексы, стадионы, ледовые дворцы, физкультурно-оздоровительные комплексы.

Заказать с монтажом

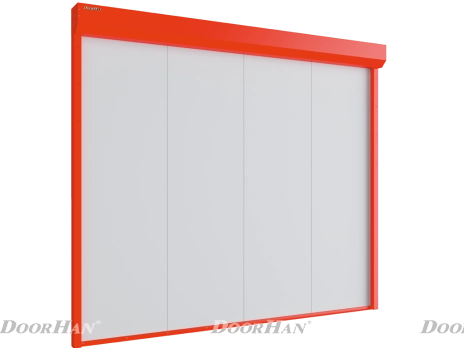

Шторы противодымные с пределом огнестойкости e60 и e120, volgograd.doorhan.ru

Внешний вид

Дизайн

Цвета

Гладкая

Неокрашенная оцинкованная сталь (стандартный)

RAL 8014 (коричневый)

RAL 7004 (серый)

RAL 9003 (белый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 1014 (бежевый)

RAL 3000 (красный)

RAL 7016 (антрацит)

Нестандартный цвет по карте RAL (наценка)

Комплектация

Базовая

Дополнительная

Полотно шторы.

Электропривод.

Стальной короб.

Стальная боковая направляющая.

Утяжелитель.

Пульт 4-канальный серии transmitter 4 (трансмиттер 4).

Ключ-кнопка для управления.

Кнопочный выключатель.

Блок управления.

Техническое описание

Размеры изделия

Размеры проема

Конструкция

Конструктивные решения

Технические характеристики

Условия эксплуатации

Упаковка

Наименование

Значение

Высота проема, мм

1 000–6 000

Ширина проема, мм

1 000–8 000

Притолока, мм

Накладной монтаж — от 450 (при высоте проема до 2 500); от 550 (при высоте проема от 2 500); встроенный — ограничений нет

Пристенки, мм

Накладной монтаж — от 150; встроенный — ограничений нет

Конструкция противодымной шторы:
Стальной короб
Стальная направляющая
Полотно
Утяжелитель

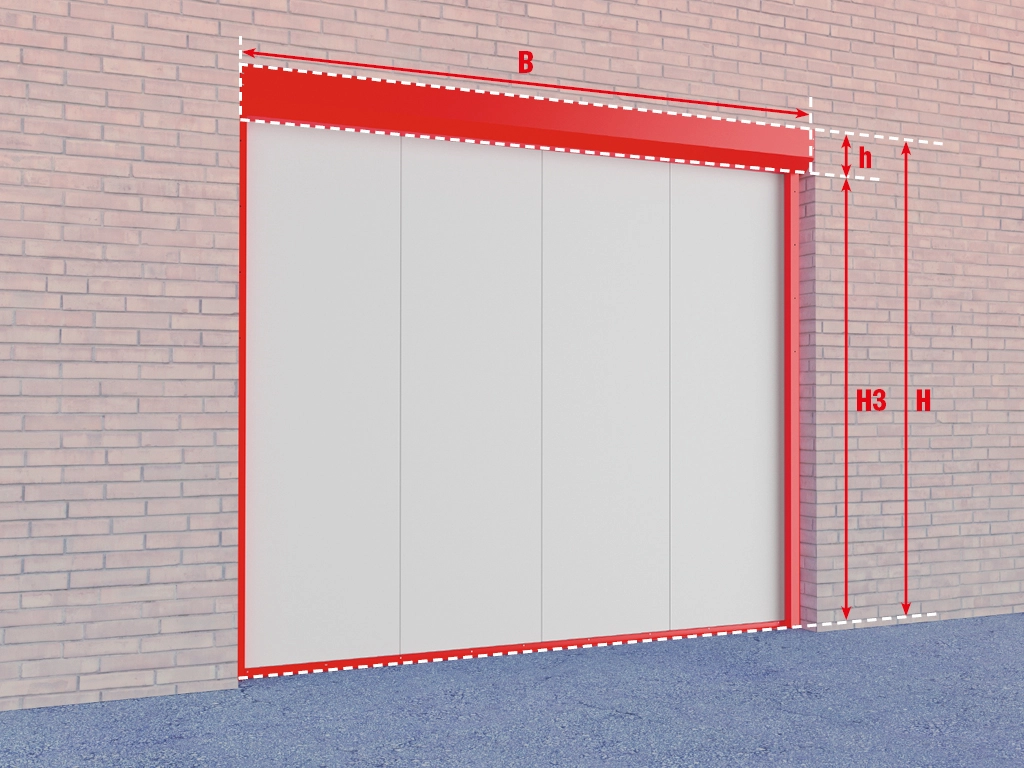

Встроенный монтаж. Основные размеры. Конструкция противодымной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа. С помощью данной конструкции могут быть решены задачи по установке в любые сложные проемы и труднодоступные места.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H3 + h
H3, мм Высота направляющих	H3
B, мм Ширина проема	B
h, мм Высота короба	200, 300 (в зависимости от размера конструкции)

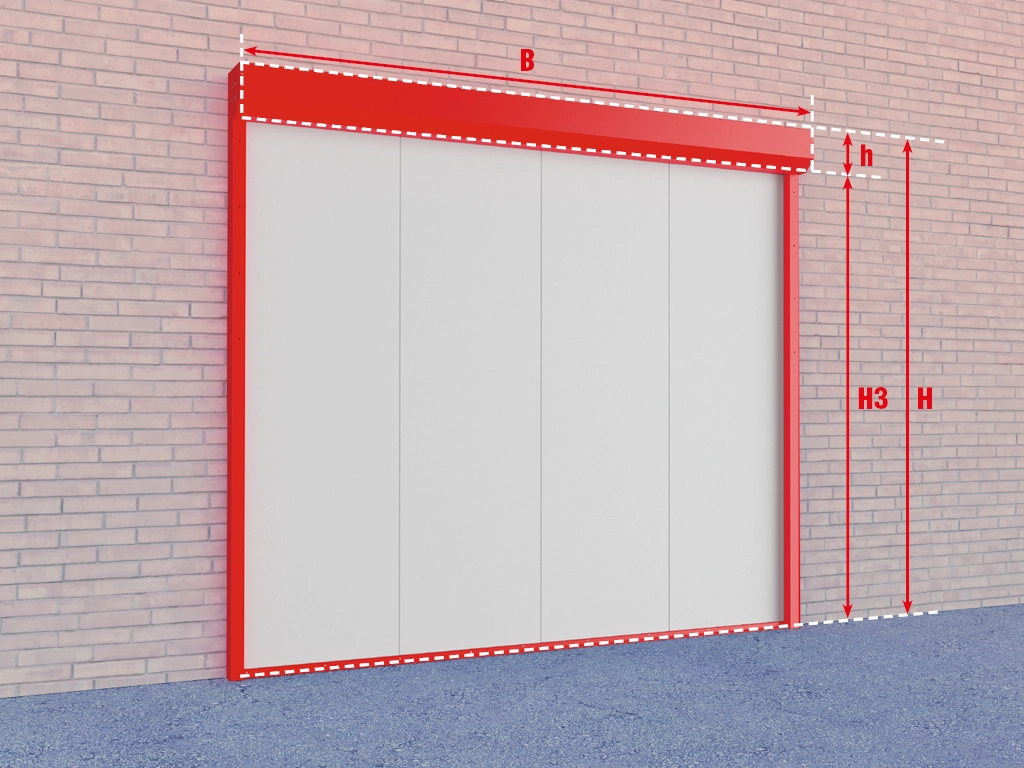

Накладной монтаж. Основные размеры. Конструкция противодымной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
B, мм Ширина проема	B
L, мм Ширина всей конструкции	B + 162
h, мм Высота короба	200, 300 (в зависимости от размера конструкции)

Наименование	Значение	Примечание
	Противодымная штора E60
Предел огнестойкости, мин	Не менее 60	Предел целостности
Материал	Стеклоткань
Толщина, мм	Не более 0,41	Полотно шторы
Вес полотна, кг/м²	0,51
Вес ворот в сборе, кг	Не более 28	Штора в сборе при минимальных размерах
Вес ворот в сборе, кг	Не более 225	Штора в сборе при максимальных размерах
	Противодымная штора E120
Предел огнестойкости, мин	Не менее 120	Предел целостности
Материал	Кремнеземная ткань
Толщина, мм	Не более 0,6	Полотно шторы
Вес полотна, кг/м²	0,65
Вес ворот в сборе, кг	Не более 30	Штора в сборе при минимальных размерах
Вес ворот в сборе, кг	Не более 230	Штора в сборе при максимальных размерах

1. Противодымная штора не предназначена для интенсивного использования (допускается использование при пожаре, периодических испытаниях или сервисном обслуживании).

2. Противодымная штора должна работать плавно без заклиниваний и рывков.

3. Во избежание несчастного случая следите, чтобы в момент работы шторы люди и животные не находились в зоне действия.

4. Следите, чтобы в момент работы шторы в проеме не было посторонних предметов.

5. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с противодымной шторой, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.

6. Досрочному списанию подлежит штора, выполнившая свою функцию по прямому назначению при пожаре. В этом случае штора подлежит демонтажу и замене.

7. Для обеспечения надежной и бесперебойной работы шторы рекомендуется регулярно (не реже 1 раза в 6 месяцев) проводить ее технический осмотр и обслуживание.

8. Не допускается удерживать шторы во время их работы. Это может привести к травме или поломке конструкции.

9. Не допускайте детей к устройствам управления автоматической шторой (кнопкам, пультам).

10. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.

11. В случае использования противодымных штор или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Упаковка короба
Длина, мм	Зависит от длины короба
Ширина, мм	270 — для 200-го короба; 370 — для 300-го короба
Высота, мм	200 — для 200-го короба; 370 — для 300-го короба
Описание	Упаковка направляющих и утяжелителя. Полностью по всей длине оборачивают ВП-пленкой. Выступающие по торцам края пленки плотно заправляют по типу конверта, фиксируют стыки скотчем. Обматывают направляющие и утяжелитель скотчем по всей длине винтовой спиралью. Упакованные направляющие и утяжелитель укладывают вместе с коробом в сборный ящик (из фанеры)
Длина, мм	Зависит от длины направляющих и утяжелителя

Упаковка в дерево	Характеристики упаковки
Описание	Ящик (из фанеры)
Длина, мм	Если B полотна > H полотна, то L ящика = B полотна + 235; если B полотна < H полотна, то L ящика = H полотна + 85
Ширина, мм	495 — для 200-го короба; 595 — для 300-го короба
Высота, мм	417 — для 200-го короба; 517 — для 300-го короба

Установка

Способы монтажа

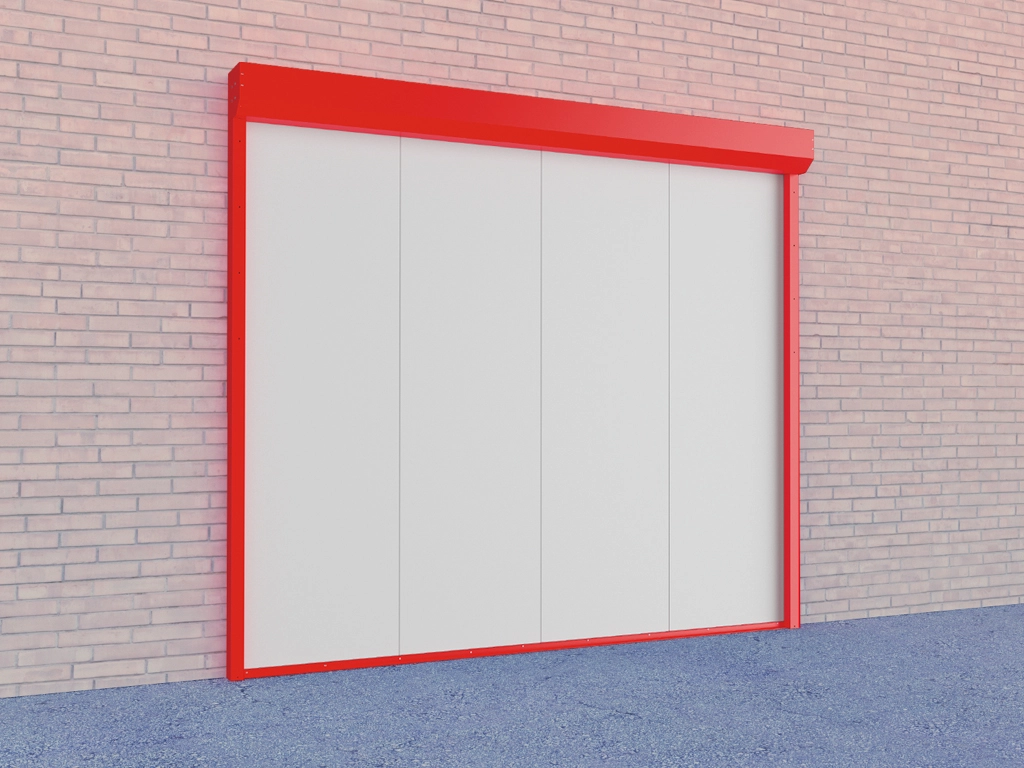

Накладной монтаж.

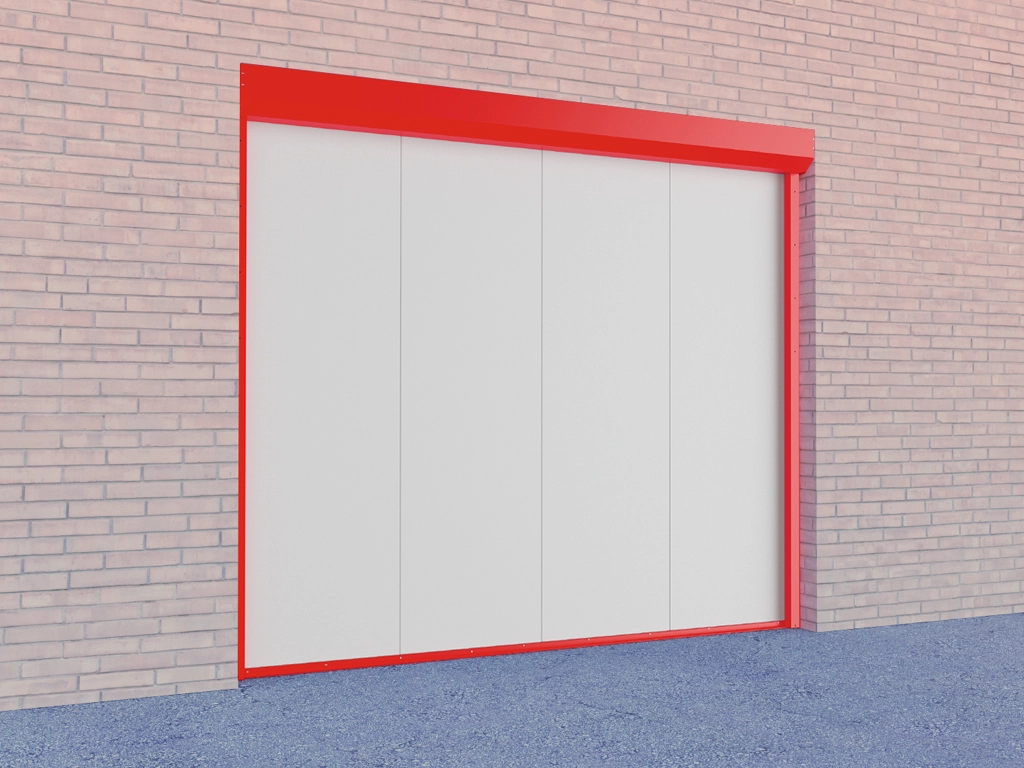

Встроенный монтаж.

Документация

Чертежи

Паспорта и сертификаты

Инструкции

Штора противодымная марки DoorHan с пределом огнестойкости Е60 серии dhscfp.

PDF

DWG

Штора противодымная марки DoorHan с пределом огнестойкости Е120 серии dhscfp.

PDF

DWG

PDF

Паспорт «Противодымная штора серии dhscfp E60»

PDF

Паспорт «Противодымная штора серии dhscfp E120»

PDF

Сертификат No EAЭC BY/112 02.01. TР043 031.02 00382

PDF

Сертификат No EAЭC BY/112 02.01. TР043 031.02 00408

PDF

Инструкция по монтажу и эксплуатации противодымной шторы
