Скоростные рулонные ворота серии speedroll sdo купить в Волгограде по выгодной цене от производителя DoorHan

Зона применения:

Внешние проемы помещений любого назначения (промышленного, складского, торгового и т. д.) с целью изоляции и сохранения микроклимата.

Заказать с монтажом

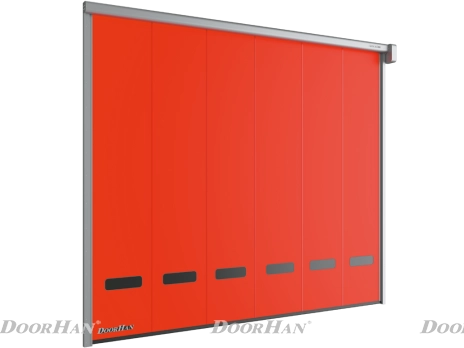

Скоростные рулонные ворота серии speedroll sdo, volgograd.doorhan.ru

Внешний вид

Цвета

RAL 9003 (белый)

RAL 9006 (серебристый)

RAL 9005 (черный)

RAL 1013 (жемчужно-белый)

RAL 6005 (зеленый)

RAL 8017 (коричневый)

RAL 3005 (красный)

RAL 5005 (синий)

RAL 7038 (серый)

Оцинкованная сталь (без покрытия)

Комплектация

Базовая

Дополнительная

Стойки и короба из оцинкованной стали.

Вал из оцинкованной стали диаметром 90/130 мм.

Направляющие — экструдированный полиэтилен.

Полотно — непрозрачный армированный ПВХ плотностью 900–1 200 г/м².

Блок управления — корпус стальной окрашенный 300 × 400 × 150 мм; класс защиты — IP54; с частотным преобразователем.

Фотоэлементы устанавливаются на высоте 500 мм от пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открывании.

Выносные фотоэлементы на столбиках и сигнальные лампы.

При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот.

Система подогрева привода и стоек.

Артикул «Transmitter 4». Пульт 4-канальный серии transmitter 4 (трансмиттер 4) предназначен для дистанционного управления четырьмя автоматическими устройствами DoorHan или автоматикой других производителей, к которой подключен радиоприемник DoorHan.

Артикул «DHRE-1». Приемник внешний одноканальный серии dhre-1 предназначен для приема радиосигнала на частоте 433 МГц.

Артикул «DHRE-mini». Приемник внешний одноканальный серии dhre-mini (dhre-мини) предназначен для приема радиосигнала на частоте 433 МГц. Отличается компактным размером и имеет провода для подключения.

Артикул «AD-06». Датчик-радар автоматических дверей серии ad-06 предназначен для автоматического управления электроприводами.

Артикул «PAM». Детектор движения промышленный pam предназначен для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.

Артикул «BTM - PRO». Детектор движения промышленный btm - pro предназначен для управления промышленными воротами и другими устройствами, ипользует функцию фильтраци, Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.

Артикул «KEYSWITCH_N». Ключ-кнопка серии keyswitch_n (ключ-кнопка_н) используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота.

Артикул «PHOTOCELL-N». Фотоэлементы серии photocell-n (фотоэлемент-н) — это устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс полотна ворот. Дальность действия фотоэлементов — до 20 м.

Артикул «DKH009». Большая кнопка управления скоростными воротами.

Артикул «LAMP-PRO». Сигнальная лампа серии lamp-pro (лампа-про) предупреждает о начале движения ворот и работает в течение всего цикла открывания-закрывания.

Артикул «LOOP1». Одноканальный детектор магнитной петли loop-1 (контур-1). Артикул «LOOP2». Двухканальный детектор магнитной петли loop-2 (контур-2). Детекторы предназначены для управления шлагбаумами, воротами и парковочными системами. Одноканальный детектор используется для контроля доступа и управления одним транспортным потоком; двухканальный — для контроля доступа и управления двумя транспортными потоками или определяет направление движения потока автомобилей.

Техническое описание

Размеры изделия

Конструкция

Конструктивные решения

Технические характеристики

Условия эксплуатации

Упаковка

Наименование

Значение

Ширина проема, мм

1 200–5 700

Высота проема, мм

1 800–5 800

Притолока, мм

От 450

Пристенки, мм

От 225

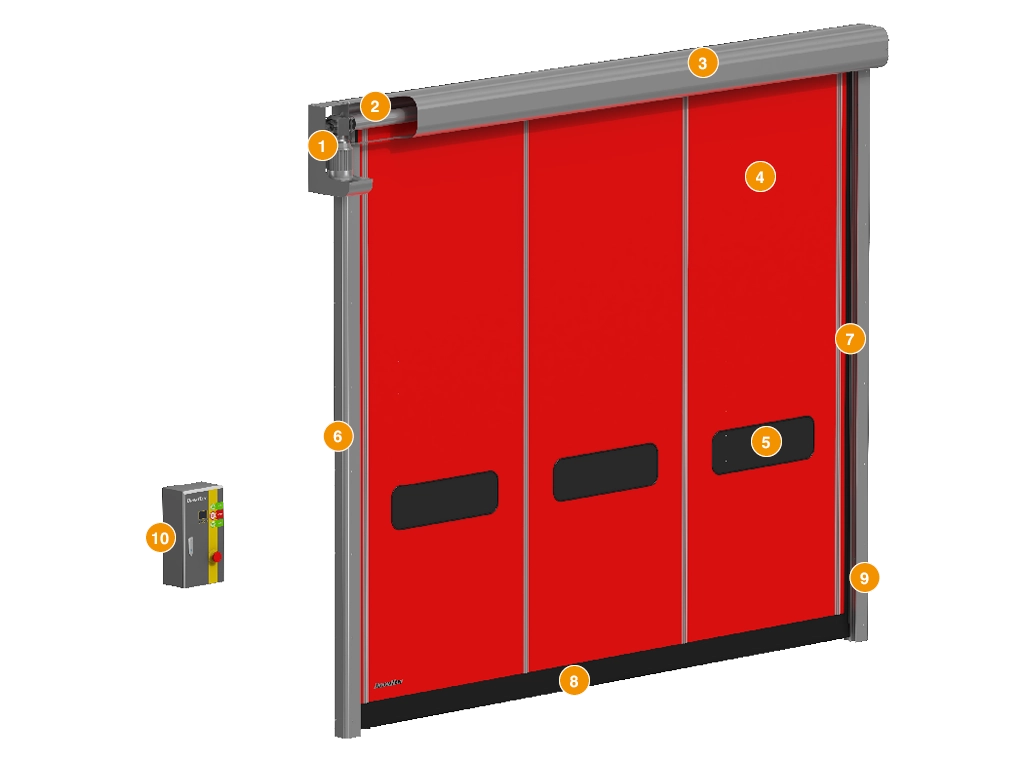

Электрический привод
Вал
Короб вала
Полотно ворот
Вставка прозрачная (окно/панель)
Стойка
Направляющая для движениия полотна
Нижняя кромка полотна
Фотоэлемент
Блок управления

Общий вид ворот с приводом сбоку (привод слева/привод справа).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 200–5 700
H, мм Высота проема	1 800–5 800

Общий вид ворот с приводом спереди (спереди слева/спереди справа).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 200–5 700
H, мм Высота проема	1 800–5 800

Наименование	Значение	Примечание
Ветровая нагрузка, км/ч	CLASS3 (до 120)	Для ворот до 3 000 × 3 000 мм
Ветровая нагрузка, км/ч	CLASS2 (до 90)	Для ворот до 5 000 × 5 000 мм
Ветровая нагрузка, км/ч	CLASS1 (до 82)	Для ворот до 6 000 × 6 000 мм
Скорость открывания, м/с	2,0	Для ворот до 3 000 × 3 000 мм
Скорость открывания, м/с	1,5	Для ворот до 5 000 × 5 000 мм
Скорость открывания, м/с	1,0	Для ворот до 6 000 × 6 000 мм
Скорость закрывания, м/с	0,5
Диапазон рабочих температур, °С	-30...+50	При эксплуатации в температурном режиме -16...-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции: опция «Профиль безопасности» недоступна
Мощность, Вт	1 500
Класс защиты IP	IP54	Концевые положения отслеживаются энкодером
Напряжение питания, В	220 В/50 Гц	Однофазное
Напряжение питания, В	380 В/50 Гц	Трехфазное
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000	Зависит от условий эксплуатации

Сопротивление ветровой нагрузке для ворот серии speedroll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, территориально расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких из вышеуказанных факторов рекомендуется использовать ворота серии speedfold или спиральные ворота серии hssd.

Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.

Ручное открывание и закрывание ворот производится с помощью воротка.

Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

Не допускайте загрязнения направляющей ПВХ-полотна.

Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Для ворот, установленных снаружи здания и использующихся при температурах ниже -15 °C, не допускается эксплуатация полотна с окнами.

Функция самовосстановления полотна ворот в направляющих служит для работы ворот в аварийных условиях, в случае непреднамеренного наезда транспортом, она не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.

Упаковка в дерево	Характеристики упаковки
Состав	Упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, все закреплено хомутами
Длина, мм	Зависит от длины соcтавных частей ворот
Ширина, мм	640–705
Высота, мм	480–730

Установка

Способы монтажа

Накладнoй монтаж скоростных ворот.

Документация

Чертежи

Паспорта и сертификаты

Инструкции

Скоростные рулонные ворота серии speedroll sdo (привод сбоку)

PDF

DWG

Скоростные рулонные ворота серии speedroll sdo (привод спереди)

PDF

DWG

Схема установки скоростных рулонных ворот серии speedroll sdo (привод сбоку)

PDF

DWG

Схема установки скоростных рулонных ворот серии speedroll sdo (привод спереди)

PDF

DWG

PDF

Сертификат соответствия (скоростные ворота)

PDF

Паспорт на скоростные рулонные ворота

PDF

Сертификат соответствия (блоки управления)

PDF

Скоростные рулонные ворота серии speedroll sdo(для наружного использования)

PDF

Блок управления серии gfa

PDF

Блок управления серии bmp

PDF

Блок управления серии DoorHan

PDF

Блок управления серии DoorHan servo

PDF

Сервисная книжка скоростных рулонных ворот

PDF

Датчик-радар базовый серии pa

PDF

Датчик-радар серии pro bt
