Зона применения:
.webp)
.webp)
.webp)
.webp)
.webp)
.webp)
.webp)
.webp)

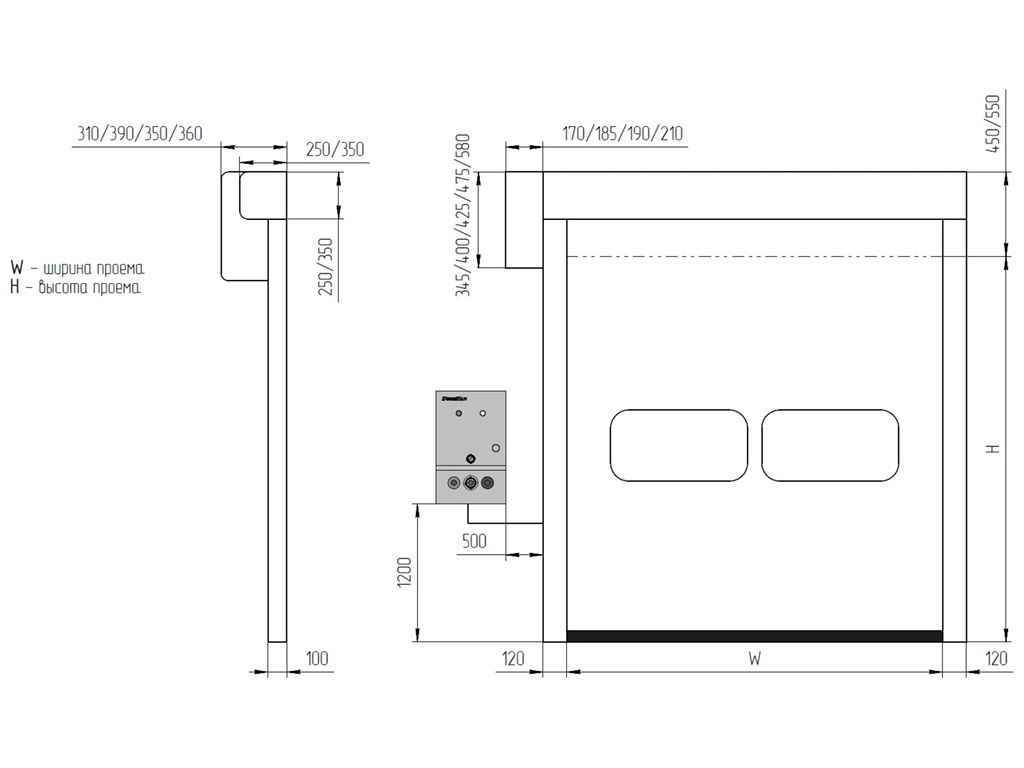

Привод сбоку.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина проема | 1 200–5 700 |
| H, мм Высота проема | 1 800–5 800 |

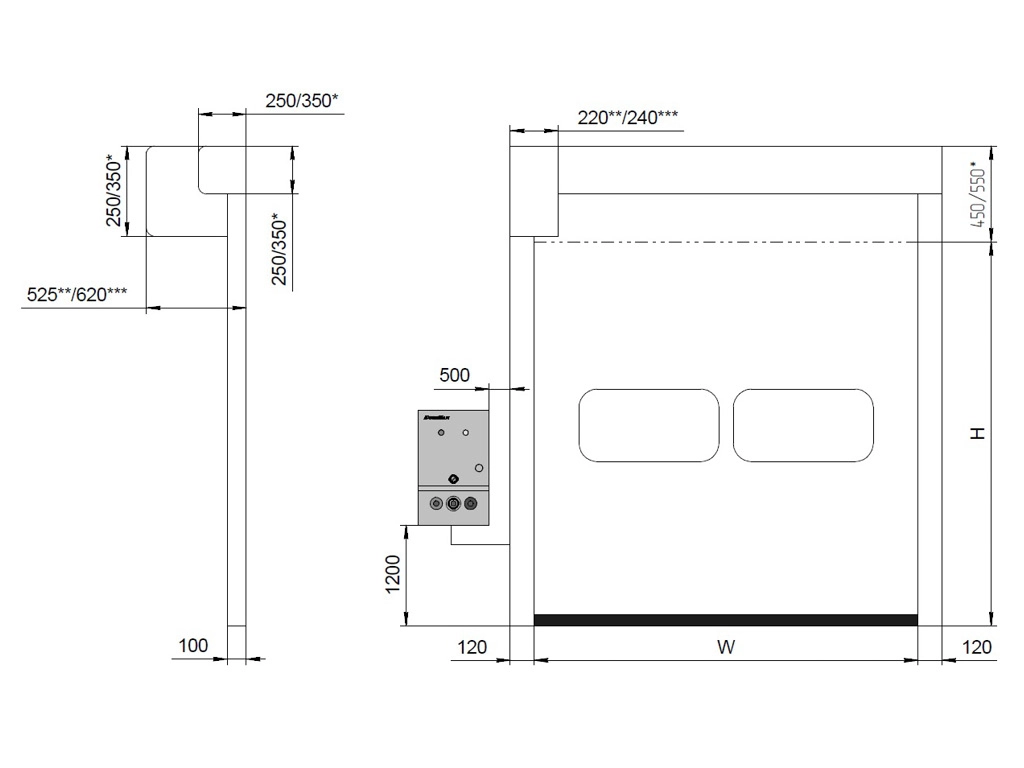

Привод спереди.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина проема | 1 200–5 700 |
| H, мм Высота проема | 1 800–5 800 |
| Наименование | Значение | Примечание |
|---|---|---|
| Ветровая нагрузка, км/ч | CLASS1 (до 82) | Для ворот 6 000 × 6 000 мм |
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | Для ворот 5 000 × 5 000 мм |
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | Для ворот 3 000 × 3 000 мм |
| Скорость открывания, м/с | 2,0 | Ворота до 3 000 × 3 000 мм |
| Скорость открывания, м/с | 1,5 | Ворота до 5 000 × 5 000 мм |
| Скорость открывания, м/с | 1,0 | Ворота до 6 000 × 6 000 мм |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | -30…+50 | При эксплуатации в температурном режиме -16…-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции; опция «Профиль безопасности» недоступна |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | Концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | Однофазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | Зависит от условий эксплуатации |
Сопротивление ветровой нагрузке для ворот серии speedroll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, территориально расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких из вышеуказанных факторов рекомендуется использовать ворота серии speedfold или спиральные ворота серии hssd.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрываие ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

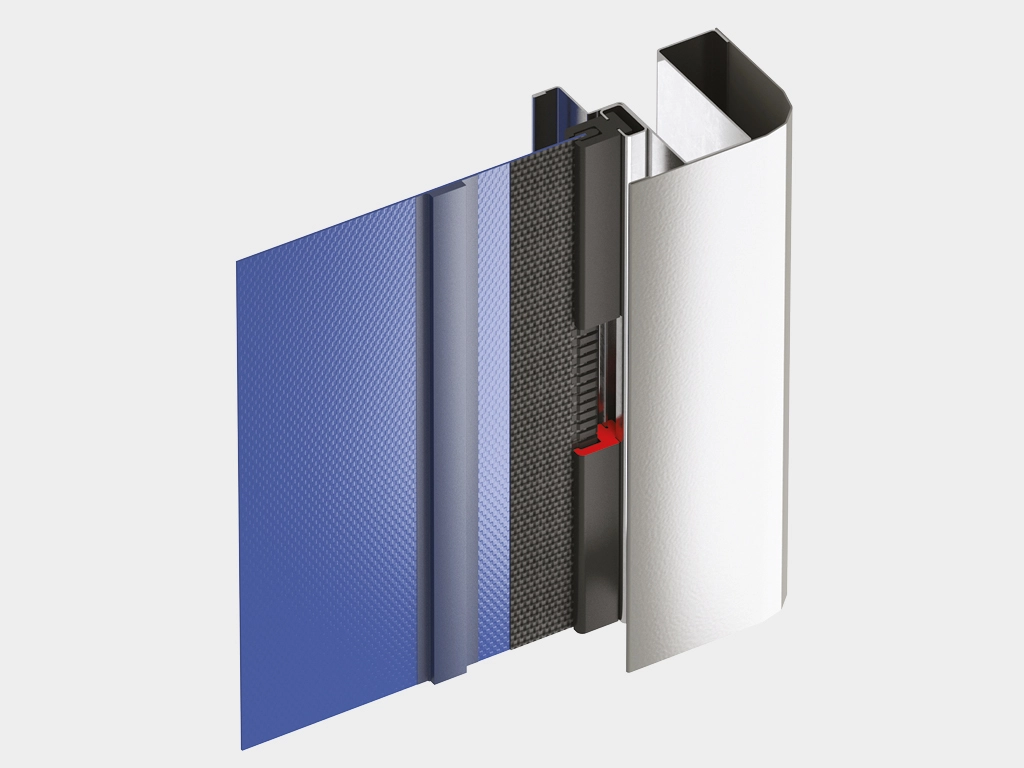

Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Функция самовосстановления полотна в направляющих служит для работы ворот в аварийных условиях, например, в случае непреднамеренного наезда транспортом, и не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот, из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | Пузыpчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | Зависит от длины составных частей ворот |
| Ширина, мм | 640–705 |
| Высота, мм | 480–730 |
Привод сбоку.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина проема | 1 200–5 700 |
| H, мм Высота проема | 1 800–5 800 |
Привод спереди.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина проема | 1 200–5 700 |
| H, мм Высота проема | 1 800–5 800 |
| Наименование | Значение | Примечание |
|---|---|---|
| Ветровая нагрузка, км/ч | CLASS1 (до 82) | Для ворот 6 000 × 6 000 мм |
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | Для ворот 5 000 × 5 000 мм |
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | Для ворот 3 000 × 3 000 мм |
| Скорость открывания, м/с | 2,0 | Ворота до 3 000 × 3 000 мм |
| Скорость открывания, м/с | 1,5 | Ворота до 5 000 × 5 000 мм |
| Скорость открывания, м/с | 1,0 | Ворота до 6 000 × 6 000 мм |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | -30…+50 | При эксплуатации в температурном режиме -16…-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции; опция «Профиль безопасности» недоступна |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | Концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | Однофазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | Зависит от условий эксплуатации |
Сопротивление ветровой нагрузке для ворот серии speedroll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, территориально расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких из вышеуказанных факторов рекомендуется использовать ворота серии speedfold или спиральные ворота серии hssd.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрываие ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Функция самовосстановления полотна в направляющих служит для работы ворот в аварийных условиях, например, в случае непреднамеренного наезда транспортом, и не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот, из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | Пузыpчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | Зависит от длины составных частей ворот |
| Ширина, мм | 640–705 |
| Высота, мм | 480–730 |
